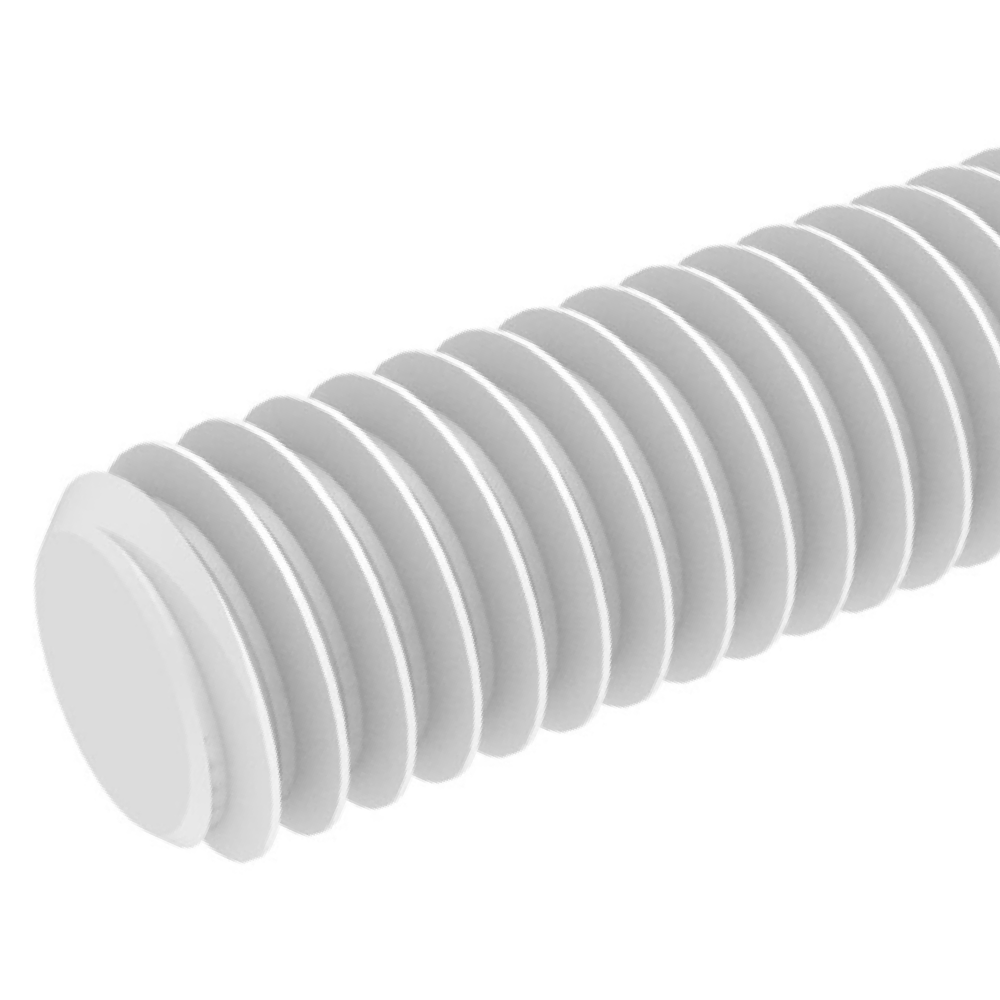

Шпильки різьбові DIN 975

Шпильки DIN 975 та DIN 976: Детальний опис

Стандарти DIN 975 та DIN 976 описують два типи різьбових шпильок, які широко використовуються в різних галузях промисловості та будівництва. Хоча обидва стандарти визначають різьбові шпильки, між ними існують ключові відмінності в характеристиках та застосуванні.

DIN 975 – Шпилька різьбова (Різьбова штанга, Повністю різьбова шпилька)

Опис:

DIN 975 описує різьбові штанги або повністю різьбові шпильки. Це стрижні циліндричної форми, різьба нанесена по всій довжині шпильки, від одного кінця до іншого. Стандарт DIN 975 не визначає конкретних довжин готових шпильок. Натомість, він встановлює вимоги до якості та характеристик різьбових штанг, надаючи можливість користувачам нарізати шпильки необхідної довжини з цих штанг.

Ключові характеристики DIN 975:

• Повна різьба: Різьба по всій довжині стрижня. Це головна відмінна риса DIN 975.
• Невизначена довжина: Стандарт не встановлює стандартні довжини готових виробів. Зазвичай поставляються у вигляді штанг довжиною 1, 2 або 3 метри (або іншої довжини за запитом), які потім нарізаються на відрізки потрібної довжини.
• Універсальність: Завдяки можливості нарізання на будь-яку довжину, шпильки DIN 975 дуже універсальні та підходять для широкого спектру застосувань, включаючи нестандартні довжини.
• Метрична різьба: Зазвичай виготовляються з метричною різьбою за стандартами ISO (зазвичай великий крок різьби).
• Різні матеріали та класи міцності: Доступні з різних матеріалів, таких як вуглецева сталь різних класів міцності, нержавіюча сталь, латунь та інші.

Розміри та характеристики DIN 975:

• Діаметри різьби (M): Стандартні діаметри різьби від M2 до M52 і більше. Найбільш поширені діаметри: M6, M8, M10, M12, M16, M20, M24, M30.
• Довжина: Поставляються у вигляді штанг стандартної довжини (наприклад, 1000 мм, 2000 мм, 3000 мм), або іншої довжини за запитом. Довжина може бути будь-якою, оскільки шпильки нарізаються зі штанг.
• Крок різьби: Зазвичай метрична різьба великого кроку (за ISO 261), але може бути і дрібний крок (за ISO 262) за запитом.
• Класи міцності (для сталевих): Вуглецеві сталі класів міцності 4.6, 5.8, 8.8, 10.9. Нержавіючі сталі марок A2, A4.

Матеріали DIN 975:

• Сталь:

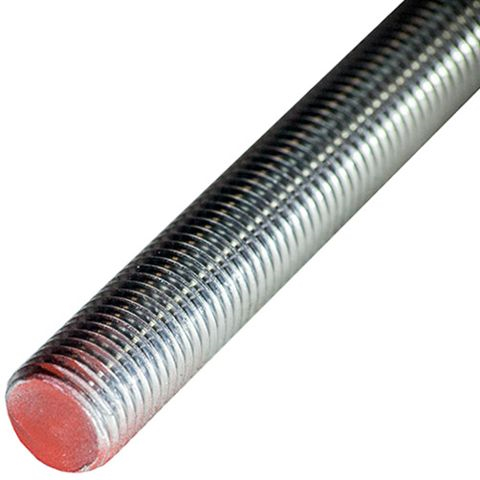

  • Вуглецева сталь: Класи міцності 4.6, 5.8, 8.8, 10.9. Зазвичай із захисним покриттям (цинкування).

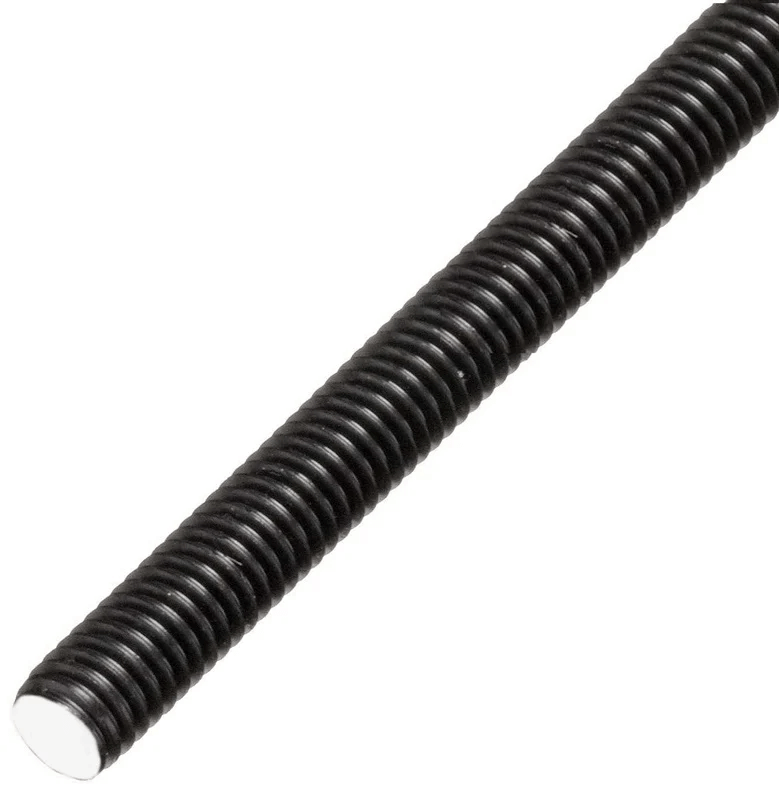

  • Легована сталь: Для високомицних застосувань.

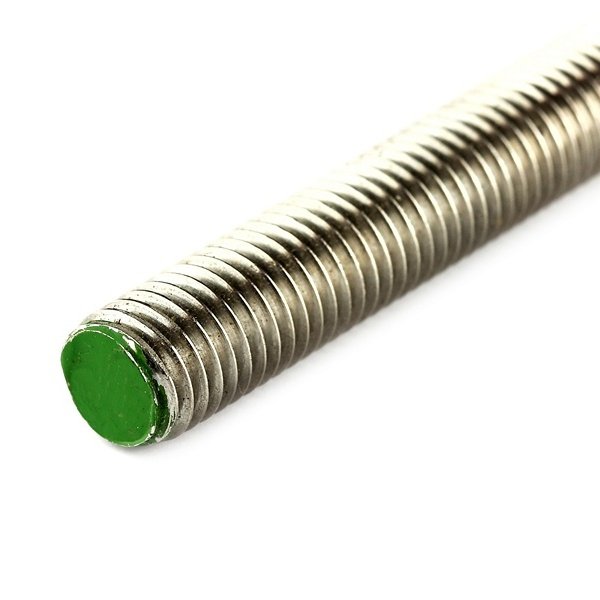

• Нержавіюча сталь:
  • A2 (AISI 304): Загального призначення, гарна корозійна стійкість.
  • A4 (AISI 316): Покращена корозійна стійкість, особливо до хлоридів (морська вода, хімікати).

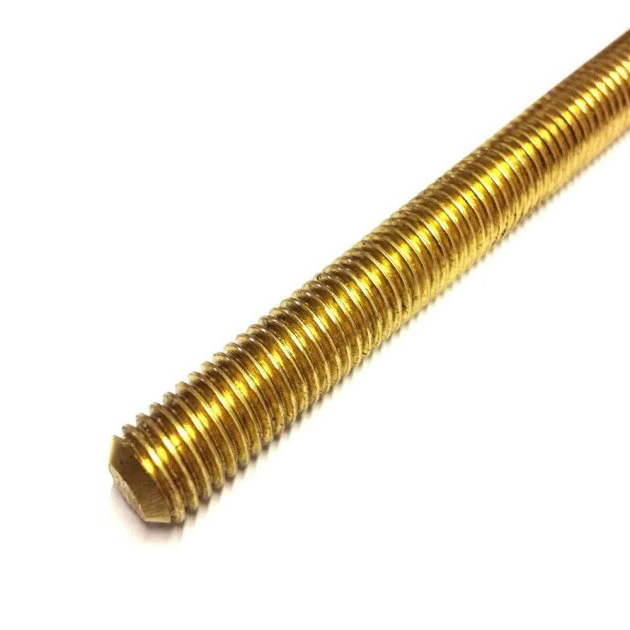

• Латунь: Для електротехнічних та декоративних цілей, гарна корозійна стійкість.

Застосування DIN 975:

• Будівництво:
  • Монтаж підвісних систем: Стелі, вентиляційні канали, кабельні лотки, трубопроводи. DIN 975 дозволяє легко регулювати висоту підвісу, нарізаючи шпильку потрібної довжини.
  • Кріплення опалубки: Стягування елементів опалубки при бетонуванні.
  • Анкерні з'єднання: Створення закладних елементів у бетоні та цегляній кладці.
• Сантехніка та опалення:
  • Кріплення трубопроводів: Фіксація труб опалення, водопостачання, каналізації до стін та стель.
• Вентиляція та кондиціювання:
  • Монтаж повітроводів: Підвішування та фіксація повітроводів систем вентиляції та кондиціювання.
• Машинобудування:
  • Виготовлення регульованих з'єднань: Створення механізмів з можливістю регулювання положення деталей.
  • Напрямні елементи: У деяких конструкціях можуть використовуватися як напрямні.
• Реклама та дизайн:
  • Монтаж рекламних конструкцій та вивісок: Підвішування та кріплення рекламних щитів, лайтбоксів, вивісок.

Переваги DIN 975:

• Універсальність: Можливість нарізати шпильки будь-якої необхідної довжини.
• Гнучкість застосування: Підходять для широкого спектру задач.
• Простота монтажу: Особливо при використанні в підвісних системах.
• Економічність: Купівля штанг та нарізання шпильок потрібної довжини може бути економічно вигідніше, ніж замовлення готових шпильок нестандартних розмірів.

DIN 976 – Шпильки (Болти з двома кінцями різьби)

Опис:

DIN 976-1 (сучасне позначення DIN EN ISO 976-1) описує шпильки з двома різьбовими кінцями. На відміну від DIN 975, DIN 976-1 визначає готові шпильки фіксованої довжини з різьбою на обох кінцях. Різьба на кінцях може бути рівної або нерівної довжини. Стандарт DIN 976-1 є частиною більш загального стандарту DIN EN ISO 976, який також описує болти з двома різьбовими кінцями, але DIN 976-1 фокусується саме на шпильках.

Ключові характеристики DIN 976:

• Готові шпильки фіксованої довжини: На відміну від DIN 975, DIN 976-1 визначає стандартні довжини готових виробів.
• Два різьбові кінці: Різьба на обох кінцях шпильки.
• Рівні або нерівні кінці: Можуть мати різьбу рівної довжини на обох кінцях (тип А) або нерівної довжини (тип B). Нерівні кінці часто використовуються, коли один кінець вгвинчується в різьбовий отвір, а на інший нагвинчується гайка.
• Метрична різьба: Зазвичай метрична різьба за стандартами ISO (зазвичай великий крок).
• Різні матеріали та класи міцності: Також як і DIN 975, доступні з різних матеріалів та класів міцності.

Розміри та характеристики DIN 976:

• Діаметри різьби (M): Стандартні діаметри різьби від M2 до M52 і більше. Поширені діаметри: M6, M8, M10, M12, M16, M20, M24, M30.
• Довжина (L): Визначені стандартні довжини, що залежать від діаметра різьби. Приклади діапазонів довжин: від 10 мм до 200 мм і більше, залежно від діаметра. Конкретні стандартні довжини потрібно дивитися в стандарті або каталогах виробників.
• Довжина різьбових кінців (b): Визначається стандартом і залежить від діаметра різьби та типу шпильки (тип А або тип B). Для шпильок типу B один кінець зазвичай коротший за інший (наприклад, для вгвинчування в матеріал).
• Крок різьби: Зазвичай метрична різьба великого кроку (за ISO 261), може бути дрібний крок (за ISO 262).
• Класи міцності (для сталевих): Вуглецеві сталі класів міцності 4.6, 5.8, 8.8, 10.9. Нержавіючі сталі марок A2, A4.

Типи DIN 976-1:

DIN 976-1 розрізняє два основних типи шпильок:

• Тип A (Форма A): Шпильки з різьбою рівної довжини на обох кінцях. Симетричні шпильки.
• Тип B (Форма B): Шпильки з різьбою нерівної довжини на обох кінцях. Один кінець коротший за інший. Коротший кінець призначений для вгвинчування в різьбовий отвір в одній з деталей

Матеріали DIN 976:

Матеріали DIN 976 аналогічні матеріалам DIN 975:

• Сталь:
  • Вуглецева сталь: Класи міцності 4.6, 5.8, 8.8, 10.9. Зазвичай із захисним покриттям (цинкування).
  • Легована сталь: Для високомицних застосувань.
• Нержавіюча сталь:
  • A2 (AISI 304): Загального призначення, гарна корозійна стійкість.
  • A4 (AISI 316): Покращена корозійна стійкість, особливо до хлоридів.
• Латунь: Для спеціальних застосувань.

Застосування DIN 976:

• Машинобудування та приладобудування:
  • З'єднання деталей корпусів: Кріплення кришок, панелей, фланців до корпусів механізмів та приладів.
  • Монтаж фланцевих з'єднань: Використання шпильок DIN 976 (особливо типу B) для з'єднання фланців трубопроводів, арматури та інших елементів.
  • Кріплення до різьбових отворів: Тип B зручний для вгвинчування одного кінця в різьбовий отвір, а потім кріплення другої деталі гайкою на іншому кінці.
• Автомобілебудування:
  • Кріплення колекторів та інших вузлів двигуна.
  • Елементи підвіски та шасі.
• Електротехніка:
  • Кріплення струмопровідних шин та контактів.
  • Монтаж електрощитового обладнання.

Переваги DIN 976:

• Готові вироби: Зручність використання готових шпильок стандартної довжини.
• Різноманітність типів: Типи A та B дозволяють обрати шпильку під конкретне завдання (симетричне з'єднання або вгвинчування в різьбовий отвір).
• Надійність з'єднань: Забезпечують міцні та надійні роз'ємні з'єднання.
• Стандартизація розмірів: Стандартні розміри забезпечують взаємозамінність та спрощують проєктування та закупівлю.

Основні відмінності між DIN 975 та DIN 976:

Як обрати між DIN 975 та DIN 976:

Вибір між DIN 975 та DIN 976 залежить від конкретного застосування:

• DIN 975 слід обирати, якщо:

  • Потрібні шпильки нестандартної або регульованої довжини.
  • Необхідно мінімізувати відходи матеріалу, нарізаючи шпильки потрібної довжини зі штанги.
  • Основне застосування – підвісні системи, монтажні роботи, анкерні з'єднання, де довжина може варіюватися.
  • Важлива універсальність та можливість адаптувати довжину шпильки під різні задачі.

• DIN 976 слід обирати, якщо:

  • Потрібні готові шпильки стандартної довжини.
  • Необхідно спростити процес закупівлі та складання, використовуючи готові вироби.
  • Основне застосування – машинобудування, приладобудування, фланцеві з'єднання, електротехніка, де зазвичай використовуються стандартні розміри кріплення.
  • Важлива стандартизація та взаємозамінність компонентів.
  • Потрібен тип B для вгвинчування одного кінця шпильки в різьбовий отвір.

Аргументи для продажу DIN 975 та DIN 976:

• DIN 975 (Різьбова штанга):

  • Універсальне рішення для будь-якої довжини: Підкресліть можливість нарізання шпильок будь-якої потрібної довжини, що ідеально підходить для монтажних та будівельних задач.
  • Економічність для нестандартних довжин: Вигідніше, ніж замовляти нестандартні шпильки на замовлення.
  • Гнучкість у застосуванні: Підходить для безлічі задач в будівництві, сантехніці, вентиляції тощо.
  • Простота регулювання та монтажу.

• DIN 976 (Шпилька):

  • Готові вироби високої якості: Стандартизоване виробництво, відповідність вимогам DIN, надійність та довговічність.
  • Широкий вибір розмірів та матеріалів: Можливість підібрати шпильки для різних умов експлуатації.
  • Зручність використання стандартних довжин: Спрощує проєктування та складання в машинобудуванні та приладобудуванні.
  • Типи A та B для різних задач: Універсальність застосування для різних типів з'єднань.

Де знайти детальну інформацію про розміри та характеристики DIN 975 та DIN 976:

• Офіційні документи стандартів DIN: Тексти стандартів DIN 975 та DIN EN ISO 976-1 (або DIN 976 для історичної довідки).
• Каталоги виробників кріплення: Каталоги компаній, що спеціалізуються на кріпленні, таких як Bossard, Würth, Метизи та інші.
• Онлайн-довідники з кріплення: Веб-сайти та бази даних, що містять інформацію про стандарти та розміри кріпильних виробів.
