Гвинти DIN 963

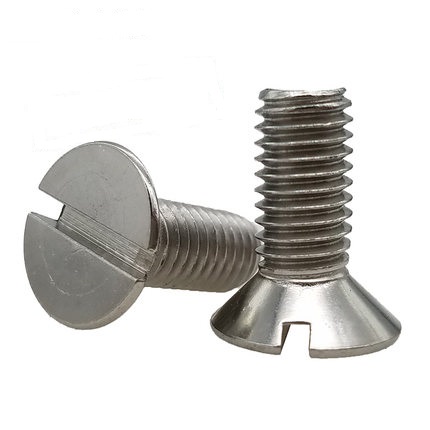

DIN 963 – Гвинти з потайною головкою та прямим шліцом (Screws with Countersunk Head and Slotted Drive)

DIN 963 – це стандарт, що визначає розміри та технічні вимоги до гвинтів із потайною головкою та прямим шліцом. Головною особливістю гвинтів DIN 963 є їх потайна головка, яка дозволяє при встановленні гвинта у відповідний отвір, головці повністю ховатися в матеріалі, створюючи рівну, гладку поверхню. Прямий шліц на головці призначений для закручування гвинта за допомогою плоскої викрутки. Гвинти DIN 963 широко використовуються в різних галузях промисловості, де потрібне естетичне, потайне кріплення, та де важлива гладка поверхня з'єднання.

Ключова особливість DIN 963: Потайна головка, Прямий шліц

Основною відмінністю стандарту DIN 963 є поєднання двох ключових характеристик:

1. Потайна головка (Countersunk Head): Форма головки гвинта є конічною, спеціально розробленою для встановлення в заздалегідь підготовлені потаємні отвори. Потайна головка має такі властивості:
   • Встановлення врівень з поверхнею: Після правильної установки в потаємний отвір, верхня площина головки гвинта знаходиться на одному рівні або нижче поверхні матеріалу. Це забезпечує гладку, рівну поверхню, без виступаючих частин.
   • Естетичний вигляд: Потаємне кріплення виглядає акуратно та естетично, особливо важливо для виробів, де зовнішній вигляд має значення.
   • Безпека: Відсутність виступаючих головок зменшує ризик зачепитися одягом, кабелями або іншими елементами за кріплення, підвищуючи безпеку використання.
   • Аеродинаміка та обтічність: Гладка поверхня, створена потайною головкою, може бути важливою в аеродинамічних конструкціях, де потрібно зменшити опір повітря.
2. Прямий шліц (Slotted Drive): На головці гвинта виконано прямий паз (шліц), призначений для використання плоскої викрутки. Прямий шліц характеризується:
   • Простота конструкції інструменту: Для закручування потрібна проста плоска викрутка, яка є поширеним та доступним інструментом.
   • Класичний та традиційний тип приводу: Прямий шліц є одним з найстаріших типів приводів для гвинтів.
   • Можливість затягування з невеликим крутним моментом: Прямий шліц, як правило, призначений для застосувань, де не потрібен дуже високий крутний момент. Для високих моментів затягування зазвичай використовують інші типи приводів (наприклад, хрестоподібний Phillips, Pozidriv, шестигранник).

Основні характеристики гвинтів DIN 963:

• Тип головки: Потайна (Countersunk Head). Конічна головка, призначена для встановлення в потаємні отвори.
• Тип приводу: Прямий шліц (Slotted Drive). Прямий паз на головці для плоскої викрутки.
• Форма різьби: Метрична різьба за стандартами ISO 68-1 та ISO 262. Зазвичай використовується повна різьба (нарізана по всій довжині стержня, де це можливо). Стандартний крок різьби – великий.
• Матеріали: Гвинти DIN 963 виготовляються з різних матеріалів, в залежності від вимог до міцності, корозійної стійкості та інших властивостей:
  • Сталь: Вуглецева сталь різних класів міцності. Для захисту від корозії сталеві гвинти можуть мати захисні покриття, такі як:
    • Цинкування (гальванічне або гаряче): Забезпечує хороший захист від корозії в помірних умовах.
    • Хімічне оксидування (вороніння, черніння): Надає чорний колір та забезпечує невеликий захист від корозії, переважно для внутрішнього застосування.
    • Нікелювання або хромування: Декоративні покриття з підвищеною корозійною стійкістю.
  • Нержавіюча сталь: Аустенітні нержавіючі сталі марок A2 (AISI 304) та A4 (AISI 316) є дуже популярними для DIN 963, оскільки вони забезпечують відмінну корозійну стійкість, що робить гвинти придатними для використання на відкритому повітрі, у вологих середовищах або в агресивних хімічних умовах. Нержавіюча сталь A4 (AISI 316) має вищу стійкість до корозії, особливо в хлоридних середовищах (наприклад, морська вода).
  • Латунь: Забезпечує хорошу корозійну стійкість та електропровідність, часто використовується в електротехніці та декоративних застосуваннях.
  • Алюміній та алюмінієві сплави: Легкий матеріал з хорошою корозійною стійкістю, застосовується там, де вага є критичним фактором.
  • Пластик (полімери): Для застосувань, де потрібна електроізоляція, хімічна стійкість, або легкість. Зазвичай використовуються різні види пластику, такі як поліамід (нейлон), поліпропілен, ПВХ тощо. Пластикові гвинти DIN 963, як правило, мають меншу міцність порівняно з металевими.
• Розміри: Стандарт DIN 963 охоплює діаметри різьби від M2 до M10. Діапазон довжин залежить від діаметра різьби. Кут потайної головки становить 90°.

Переваги гвинтів DIN 963 (з потайною головкою та прямим шліцом):

Гвинти DIN 963 мають ряд переваг, обумовлених їх конструкцією:

• Гладка, рівна поверхня з'єднання: Потайна головка, встановлена врівень з поверхнею, створює гладке та естетичне з'єднання. Це є головною перевагою DIN 963.
• Естетичний зовнішній вигляд: Потаємне кріплення виглядає акуратно та професійно, покращуючи зовнішній вигляд виробу.
• Безпека: Відсутність виступаючих головок знижує ризик травм та пошкоджень, робить виріб безпечнішим у використанні.
• Аеродинамічні переваги: Гладка поверхня може зменшувати опір повітря, що важливо в авіації, автомобілебудуванні та інших областях, де аеродинаміка має значення.
• Компактність кріплення: Потайна головка дозволяє створювати більш компактні конструкції, де простір обмежений.
• Доступність інструменту: Для закручування потрібна проста плоска викрутка, яку легко знайти.
• Широкий вибір матеріалів та розмірів: DIN 963 доступні в різних матеріалах та розмірах, що дозволяє підібрати гвинт для різних застосувань та умов експлуатації.

Застосування гвинтів DIN 963 (з потайною головкою та прямим шліцом):

Гвинти DIN 963 широко використовуються в різноманітних галузях, де важливим є потайне кріплення та гладка поверхня:

• Металообробка та листовий метал:
  • Кріплення панелей та обшивки: Для створення гладких поверхонь на корпусах приладів, обладнання, шафах керування, ліфтових кабінах, металевих меблях, рекламних конструкціях, тощо.
  • З'єднання тонколистового металу: Потайна головка не виступає над поверхнею, що важливо для з'єднань, де потрібна плоска поверхня.
• Деревообробка та виробництво меблів:
  • Виготовлення меблів з потайним кріпленням: Для створення естетичних меблів, де кріплення не повинно бути видно або виступати. Наприклад, стільниці, фасади, декоративні елементи.
  • Кріплення фурнітури до дерев'яних деталей: Потайна головка дозволяє акуратно встановити меблеві ручки, замки, петлі та іншу фурнітуру.
• Виробництво пластикових виробів:
  • З'єднання пластикових деталей корпусів приладів та пристроїв: Для створення гладких, естетичних корпусів електронних пристроїв, побутової техніки, іграшок, тощо.
  • Кріплення пластикових панелей та елементів.
• Приладобудування та електроніка:
  • Кріплення лицьових панелей приладів: Для створення професійного та акуратного вигляду вимірювальних приладів, електронних блоків керування, пультів тощо.
  • З'єднання корпусів електронних пристроїв: Потайна головка важлива для гладких, безпечних корпусів електронних пристроїв.
• Автомобілебудування та транспортне машинобудування:
  • Кріплення елементів інтер'єру автомобілів: Для створення гладких поверхонь в салоні автомобіля, наприклад, панелей оббивки, елементів кріплення сидінь, внутрішніх декоративних елементів.
  • Зовнішні елементи кузова, де потрібна аеродинаміка: В деяких випадках, для кріплення елементів кузова, де важлива обтічність та зменшення опору повітря.
• Медичне обладнання:
  • З'єднання елементів медичних приладів та обладнання: Гладка поверхня важлива для гігієни та безпеки в медичній сфері.
• Побутова техніка:
  • З'єднання елементів корпусів побутової техніки: Для створення естетичних та безпечних корпусів холодильників, пральних машин, кухонних приладів тощо.
• Будівництво та оздоблення:
  • Кріплення оздоблювальних панелей та елементів інтер'єру: Потайна головка дозволяє створювати гладкі поверхні при оздоблювальних роботах, наприклад, при кріпленні гіпсокартону, пластикових панелей, декоративних елементів.

Як обрати гвинти DIN 963 (з потайною головкою та прямим шліцом):

При виборі гвинтів DIN 963, слід враховувати наступні фактори:

• Матеріал: Вибір матеріалу залежить від умов експлуатації, необхідної міцності та корозійної стійкості. Для внутрішнього застосування в сухих умовах може бути достатньо сталевих гвинтів з цинковим покриттям. Для вологих або агресивних середовищ краще використовувати нержавіючу сталь. Для декоративних цілей може підійти латунь або нержавіюча сталь. Для легких конструкцій – алюміній або пластик.
• Клас міцності (для сталевих гвинтів): Для більшості застосувань клас міцності сталі DIN 963, як правило, не є критичним, оскільки прямий шліц не призначений для передачі великих крутних моментів. Однак, якщо потрібна підвищена міцність на розрив, слід вибирати гвинти з вуглецевої сталі.
• Діаметр та довжина різьби: Підбирайте діаметр та довжину різьби відповідно до товщини матеріалів, що з'єднуються, та необхідної міцності з'єднання. Переконайтеся, що довжина різьбової частини достатня для надійного кріплення.
• Тип покриття (для сталевих гвинтів): Вибирайте тип покриття в залежності від умов експлуатації та необхідного захисту від корозії (цинкування, оксидування, нікелювання, хромування тощо).
• Матеріал головки (в разі вибору пластикових гвинтів): Вибирайте тип пластику головки, виходячи з необхідної хімічної стійкості, електроізоляційних властивостей та інших спеціальних вимог.
• Естетичні вимоги: Якщо важливий зовнішній вигляд, вибирайте матеріал та покриття гвинта, що відповідають дизайну виробу. Наприклад, нержавіюча сталь або декоративні покриття.
• Тип викрутки (плоска): Переконайтеся, що у вас є відповідна плоска викрутка для закручування гвинтів з прямим шліцом. Розмір шліца повинен відповідати розміру викрутки.

Стандарти, пов'язані з DIN 963:

• ISO 2009: Міжнародний стандарт ISO, який є аналогом DIN 963. ISO 2009 визначає гвинти з потайною головкою та прямим шліцом. DIN 963 та ISO 2009 є, в цілому, взаємозамінними.
• DIN EN ISO 2009: Сучасне позначення, що підкреслює відповідність стандартам DIN та ISO.

Розміри гвинтів DIN 963: Діапазон

Діапазон розмірів DIN 963 охоплює малі та середні діаметри різьби, типові для гвинтів з потайною головкою, які використовуються для естетичного кріплення:

• Діаметри різьби (М): Стандартно від M2 до M10. Найбільш поширені діаметри: M2, M2.5, M3, M4, M5, M6. Діаметри M8 та M10 менш поширені, але можуть бути доступні.

• Довжини гвинтів (L): Для кожного діаметра різьби передбачений стандартизований ряд довжин. Діапазон довжин залежить від діаметра. Приклади діапазонів довжин (можуть варіюватися):

  • M3: від 4 мм до 30 мм
  • M4: від 6 мм до 40 мм
  • M5: від 8 мм до 50 мм
  • M6: від 10 мм до 60 мм

• Розміри головки: Розміри потайної головки (діаметр головки d_k, висота головки k, діаметр шліца a, глибина шліца t) стандартизовані для кожного діаметра різьби в DIN 963 (та ISO 2009). Для вибору правильного інструменту та розрахунку потаємного отвору, необхідно звертатися до таблиць розмірів стандарту або в каталогах виробників.

• Кут потайної головки: 90°. Це стандартний кут для потайних гвинтів DIN 963.

• Крок різьби: Метрична різьба великого кроку, згідно ISO 261 та ISO 262. Приклади кроку:

  • M3 x 0.5 мм
  • M5 x 0.8 мм
  • M6 x 1.0 мм

Обозначення розмірів:

Обозначення розмірів гвинтів DIN 963 включає тип стандарту, діаметр різьби, довжину, матеріал та (для сталевих) - клас міцності або (для нержавіючих) - марку сталі:

DIN 963 M d x L - Матеріал

або (сучасне позначення DIN EN ISO 2009):

DIN EN ISO 2009 M d x L - Матеріал

або

ISO 2009 M d x L - Матеріал

Приклад позначення:

DIN 963 M4 x 20 - A2

Це означає гвинт DIN 963 з метричною різьбою діаметром 4 мм, довжиною 20 мм, виготовлений з нержавіючої сталі марки A2, з потайною головкою та прямим шліцом.

Де знайти детальну інформацію про розміри:

Для отримання вичерпних даних про розміри, включаючи розміри головки, шліца, точні довжини, кроки різьби, розміри потаємних отворів та інші параметри гвинтів DIN 963, рекомендується звертатися до:

• Офіційного тексту стандарту ISO 2009 (або DIN EN ISO 2009, або DIN 963 для історичної довідки): Для сучасних застосувань слід використовувати стандарт DIN EN ISO 2009 або ISO 2009. Офіційний документ є першоджерелом точної інформації та містить докладні таблиці розмірів для всіх параметрів гвинтів, включаючи розміри головки, шліца, допуски та технічні вимоги. Зверніть особливу увагу на таблиці розмірів головки для правильного розрахунку потаємних отворів.
• Каталогів виробників кріплення: Каталоги виробників кріплення є найкращим джерелом практичної інформації про доступні розміри, матеріали, покриття та повні технічні характеристики гвинтів DIN 963 (та DIN EN ISO 2009). В каталогах зазвичай приводяться докладні таблиці розмірів та креслення, часто з вказівкою рекомендованих розмірів потаємних отворів та відповідних інструментів.
• Онлайн-довідників та баз даних по кріпленню: Існує безліч онлайн-ресурсів, що надають довідкові дані щодо стандартів кріплення, включаючи DIN 963 та DIN EN ISO 2009. Проте, для відповідальних застосувань, завжди перевіряйте інформацію за офіційними стандартами або каталогами виробників, особливо розміри головки та допуски для забезпечення правильної посадки потайної головки.

Важливо: При виборі гвинтів DIN 963, особливо для відповідальних застосувань, ключовими моментами є матеріал, покриття (для сталевих), та відповідність розмірів головки необхідним розмірам потаємного отвору. Завжди ретельно перевіряйте точні розміри та технічні характеристики в офіційній документації або каталогах виробників, приділяючи особливу увагу цим ключовим параметрам. Діаметр та довжина різьби, а також загальні вимоги до застосування також є важливими факторами.
