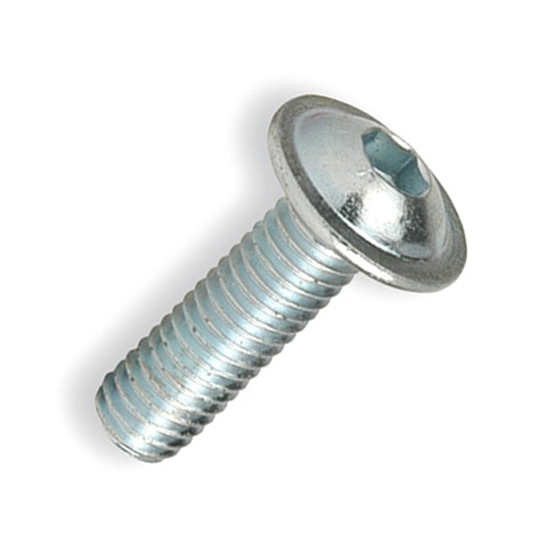

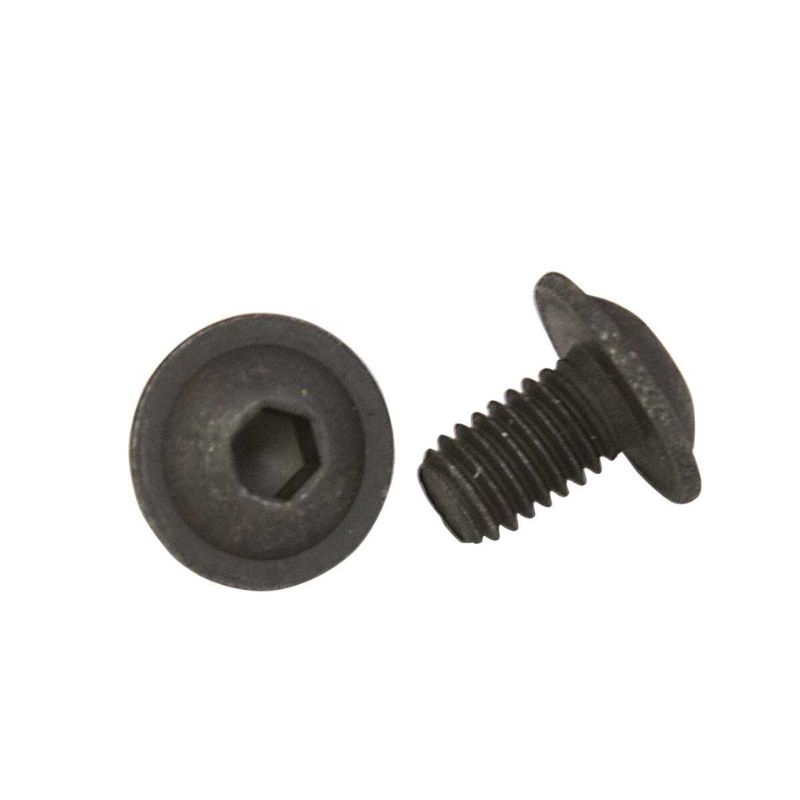

DIN (ISO) 7380-2 (також DIN EN ISO 7380-2, інколи DIN 7380/2) – це стандарт, що визначає розміри та характеристики гвинтів з напівкруглою (грибоподібною) головкою, внутрішнім шестигранником та фланцем (Hexagon Socket Button Head Screws with Flange). Основна відмінність DIN (ISO) 7380-2 від DIN (ISO) 7380 полягає у наявності фланця під головкою. Ці гвинти поєднують в собі переваги напівкруглої головки (естетика, безпека) і фланця (збільшена опорна поверхня, розподіл навантаження). Вони широко застосовуються там само, де і DIN (ISO) 7380, але особливо затребувані у випадках, коли необхідне більш надійне та розподілене кріплення, або коли потрібно виключити використання окремих шайб.

Ключова відмінність від DIN (ISO) 7380: Наявність фланця

Головна особливість та відмінність стандарту DIN (ISO) 7380-2 – це фланець, інтегрований під напівкруглою головкою гвинта. Фланець є плоским кільцеподібним розширенням, що притискається до поверхні з’єднуваних деталей при затягуванні гвинта.

Основні характеристики гвинтів DIN (ISO) 7380-2:

Гвинти DIN (ISO) 7380-2, як і DIN (ISO) 7380, мають напівкруглу головку та внутрішній шестигранник, але додають фланець для покращення функціональності.

Тип головки: Напівкругла (грибоподібна, Button Head) з фланцем. Форма головки - низький циліндр із заокругленою вершиною, доповнений плоским фланцем біля основи. Наявність напівкруглої головки забезпечує естетичний вигляд та безпеку, зменшуючи гострі виступи. Фланець збільшує опорну площу.
Фланець: Інтегрований, плоский, кільцеподібної форми, розташований безпосередньо під головкою. Розміри фланця стандартизовані в залежності від діаметра різьби. Фланець служить для розподілу тиску затягування на більшу площу.
Тип приводу: Внутрішній шестигранник (Hexagon Socket, Inbus). Форма заглиблення в голівці гвинта – шестигранник. Для монтажу потрібен шестигранний ключ або біта відповідного розміру. Внутрішній шестигранник забезпечує гарний крутний момент та зручність у важкодоступних місцях.
Різьба: Метрична різьба за стандартами ISO 261 та ISO 262. Як правило, використовується повна різьба, що йде по всій довжині стрижня. Стандартний крок різьби – великий. Дрібний крок різьби доступний рідше і зазвичай під замовлення.
Матеріали: Гвинти DIN (ISO) 7380-2 виготовляють з різних матеріалів:
- Сталь: Вуглецева сталь різних класів міцності: 8.8, 10.9, і рідше 12.9. Сталеві гвинти зазвичай мають захисне покриття від корозії, наприклад, цинкування (гальванічне або термодифузійне). Клас міцності вказує на механічні властивості сталі.

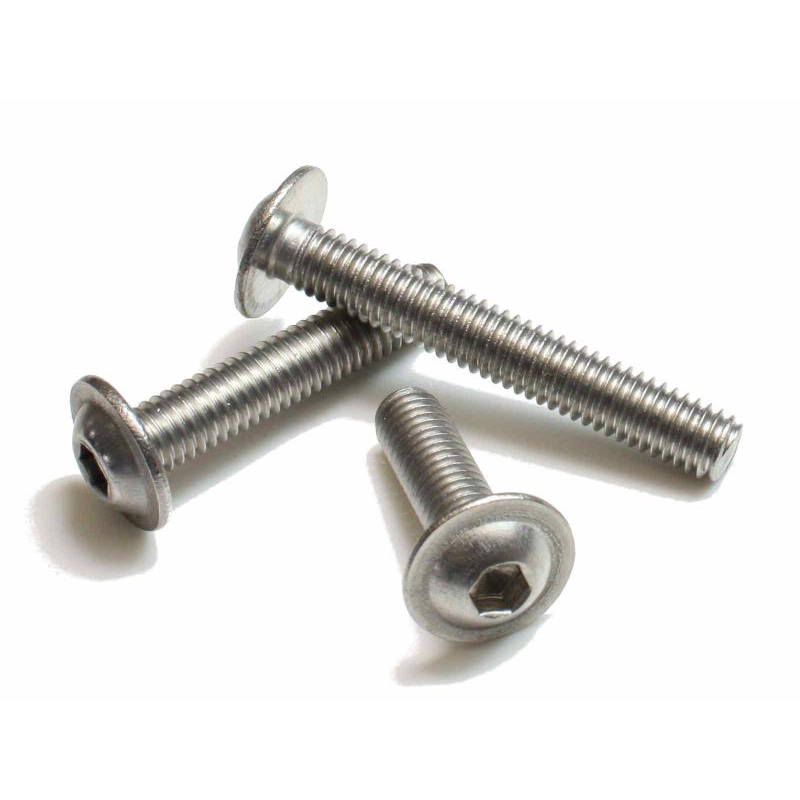

- Нержавіюча сталь: Найчастіше використовуються аустенітні нержавіючі сталі марок A2 (AISI 304) та A4 (AISI 316). Нержавіючі сталі забезпечують високу корозійну стійкість і часто не потребують додаткових покриттів. Марка A4 (AISI 316) має підвищену стійкість до агресивних середовищ, включаючи хлориди (наприклад, морська вода).
- Рідше використовувані матеріали: Латунь (для декоративних цілей та гарної електропровідності), алюміній (для легкості), та пластик (поліамід, нейлон та інші – для діелектричних властивостей, легкості, хімічної стійкості та відсутності металу). Проте сталь та нержавіюча сталь є основними матеріалами для даного стандарту.
Розміри: Стандарт DIN (ISO) 7380-2 охоплює діаметри різьби від M3 до M16. Гвинти з діаметрами M2 та M2.5 можуть існувати, але не завжди відповідають стандарту. Довжини гвинтів залежать від діаметра різьби і є стандартизованими для кожного діаметра.

Переваги гвинтів DIN (ISO) 7380-2 (з фланцем):

Гвинти DIN (ISO) 7380-2 поєднують переваги напівкруглої головки та фланця, надаючи ряд переваг:

Збільшена опорна поверхня: Фланець значно збільшує площу контакту головки гвинта з поверхнею деталі. Це розподіляє тиск затягування.
Покращений розподіл навантаження: Велика опорна поверхня фланця забезпечує рівномірний розподіл тиску, знижуючи концентрацію напружень. Це особливо важливо для м'яких матеріалів та запобігає пошкодженню або просіданню отворів.
Підвищена надійність з'єднання: Розподіл навантаження робить з'єднання більш стійким до вібрацій та самовідгвинчування, що є критично важливим при динамічних навантаженнях.
Зниження тиску на поверхню: Фланець знижує питомий тиск на поверхню матеріалу, що важливо для тонких або м'яких матеріалів, запобігаючи деформації.
Зменшення або виключення шайб: Фланець часто замінює шайбу, спрощуючи складання, зменшуючи кількість деталей та знижуючи ризик втрати шайб. Це заощаджує час та знижує вартість складання.
Естетичний вигляд та акуратність: Інтегрований фланець виглядає більш акуратно та професійно, ніж гвинт з окремою шайбою. Напівкругла головка додає естетики.

Застосування гвинтів DIN (ISO) 7380-2:

Гвинти DIN (ISO) 7380-2 застосовуються в областях, де важливі як естетика та безпека, так і надійність та розподіл навантаження:

Робота з м'якими матеріалами: Ідеальні для дерева, пластику, тонкого листового металу, ДСП, МДФ та композитів. Фланець запобігає провалюванню головки та пошкодженню матеріалу.
Вібронавантажені з'єднання: Підходять для обладнання, транспортних засобів та конструкцій, що піддаються вібрації. Фланець забезпечує стабільність з'єднання.
Високі вимоги до надійності: Використовуються в додатках, де потрібна підвищена надійність та запобігання ослабленню кріплення, наприклад, у відповідальному обладнанні.
Пришвидшене складання: Застосування гвинтів з фланцем спрощує та прискорює складання, особливо на конвеєрних лініях, за рахунок виключення шайб.
Естетично важливі конструкції: Застосовуються там, де зовнішній вигляд з'єднання має значення, наприклад, в меблях, декоративних елементах, видимих частинах конструкцій.
Приладобудування та електроніка: Кріплення компонентів до тонких корпусів, панелей, друкованих плат. Розподіл тиску та акуратний вигляд важливі в цій сфері.
Меблеве виробництво: Складання корпусних меблів, особливо з плитних матеріалів. Фланець допомагає запобігти пошкодженню поверхні ДСП, МДФ та забезпечує надійне кріплення фурнітури.
Автомобілебудування та машинобудування: Використовуються у вузлах, що потребують надійного та розподіленого кріплення, особливо в умовах вібрації, наприклад, кріплення пластикових елементів кузова, внутрішнє оздоблення салону.

Як обрати гвинти DIN (ISO) 7380-2:

Вибір гвинтів DIN (ISO) 7380-2 вимагає врахування кількох параметрів:

Матеріал: Оберіть матеріал в залежності від умов експлуатації. Для корозійних середовищ – нержавіюча сталь (A2/A4). Для стандартних умов – сталь з покриттям. Враховуйте вимоги до міцності.
Діаметр та довжина різьби: Підбирайте діаметр та довжину, виходячи з товщини з’єднуваних деталей та передбачуваного навантаження. Важливо правильно розрахувати довжину для надійного з'єднання.
Крок різьби: У більшості випадків використовується великий крок метричної різьби.
Наявність фланця: Ключовий параметр – чи потрібен фланець. Якщо так - обирайте DIN (ISO) 7380-2. Якщо фланець не потрібен або є обмеження по габаритах, підійде DIN (ISO) 7380.
Тип головки: Напівкругла (грибоподібна).
Тип приводу: Внутрішній шестигранник.
Покриття (для сталевих): За необхідності обирайте оцинковані або інші гвинти із захисним покриттям.
Клас міцності (для сталевих): Оберіть клас міцності, що відповідає очікуваним навантаженням на з’єднання.

Стандарти, пов'язані з DIN (ISO) 7380-2:

Стандарт DIN (ISO) 7380-2 має аналоги та пов'язані стандарти:

ISO 7380-2: Міжнародний стандарт ISO, ідентичний DIN 7380-2.
DIN 7380-2: Німецький стандарт, ідентичний ISO 7380-2.
DIN EN ISO 7380-2: Повне позначення, що вказує на відповідність стандартам DIN та ISO.
ГОСТ Р ИСО 7380-2012: Російський стандарт ГОСТ, аналог ISO 7380-2012. При використанні в РФ можна керуватися ГОСТ Р ИСО 7380-2012.

Розміри гвинтів DIN (ISO) 7380-2: Діапазон

Діапазон розмірів DIN (ISO) 7380-2 по діаметрах та довжинах різьби аналогічний DIN (ISO) 7380. Фланець додає до габаритів головки.

Діаметри різьби (М): Стандартно від M3 до M16. Рідше зустрічаються M2, M2.5 та M20 (не завжди в строгій відповідності стандарту). Загальноприйняті діаметри: M3, M4, M5, M6, M8, M10, M12, M16.
Довжини гвинтів (L): Для кожного діаметра різьби передбачений стандартизований ряд довжин. Діапазон довжин збільшується зі збільшенням діаметра. Приклади діапазонів довжин (можуть варіюватися у різних виробників):
- M3: від 6 мм до 40 мм
- M4: від 6 мм до 50 мм
- M5: від 8 мм до 60 мм
- M6: від 8 мм до 80 мм
- M8: від 10 мм до 100 мм
- M10: від 12 мм до 120 мм
- M12: від 16 мм до 150 мм
- M16: від 20 мм до 200 мм
Розміри фланця (для розуміння габаритів): Розміри фланця залежать від діаметра різьби та стандартизовані в DIN (ISO) 7380-2. Діаметр фланця завжди більший за діаметр головки. Товщина фланця також стандартизована. Для отримання точних значень необхідно звернутися до таблиць розмірів в стандарті або каталогах виробників. Приблизні співвідношення:
- Для M3: Діаметр фланця ≈ 7 мм, товщина фланця ≈ 0.6 мм
- Для M6: Діаметр фланця ≈ 13.8 мм, товщина фланця ≈ 1.1 мм
- Для M10: Діаметр фланця ≈ 21.5 мм, товщина фланця ≈ 1.6 мм
Крок різьби: Метрична різьба великого кроку, згідно з ISO 261 та ISO 262. Приклади кроку:
- M3 x 0.5 мм
- M4 x 0.7 мм
- M6 x 1.0 мм
- M8 x 1.25 мм
- M10 x 1.5 мм

Позначення розмірів:

Позначення розмірів гвинтів DIN (ISO) 7380-2 аналогічне DIN (ISO) 7380, але включає " -2" або " -Flange" для вказівки на наявність фланця:

DIN (ISO) 7380-2 M d x L - Матеріал - Клас міцності (для сталевих)

або

ISO 7380-2 M d x L - Матеріал

або

DIN EN ISO 7380-2 M d x L - Матеріал - Клас міцності

Приклад позначення:

DIN (ISO) 7380-2 M6 x 30 - A4

Позначення розшифровується як: гвинт стандарту DIN (ISO) 7380-2, з метричною різьбою діаметром 6 мм, довжиною 30 мм, виготовлений з нержавіючої сталі марки A4.

Де знайти детальну інформацію про розміри:

Для отримання вичерпних даних про розміри, включаючи розміри фланця, точні довжини, кроки різьби, розміри внутрішнього шестигранника та інші параметри гвинтів DIN (ISO) 7380-2, рекомендується звертатися до:

Офіційного тексту стандарту ISO 7380-2 (або DIN EN ISO 7380-2): Офіційний документ містить докладні таблиці розмірів для всіх параметрів гвинтів, включаючи розміри фланців, головок, допуски та технічні вимоги.
Каталогів виробників кріплення: Каталоги великих виробників кріплення – найкраще джерело інформації про доступні розміри, матеріали, покриття та повні технічні характеристики гвинтів DIN (ISO) 7380-2. В каталогах зазвичай наводяться докладні таблиці розмірів та креслення.
Онлайн-довідників та баз даних по кріпленню: Існує безліч онлайн-ресурсів, що надають довідкові дані щодо стандартів кріплення, включаючи DIN (ISO) 7380-2. Проте, для відповідальних застосувань, рекомендується завжди перевіряти інформацію за офіційними стандартами або каталогами виробників.

Важливо: При виборі гвинтів DIN (ISO) 7380-2, особливо для критично важливих з’єднань, завжди ретельно перевіряйте точні розміри та технічні характеристики в офіційній документації або каталогах виробників. Розміри фланця, хоч і є стандартизованим елементом, але їх важливо враховувати при проєктуванні з'єднань, особливо при роботі з обмеженим простором або при розрахунку навантажень.
