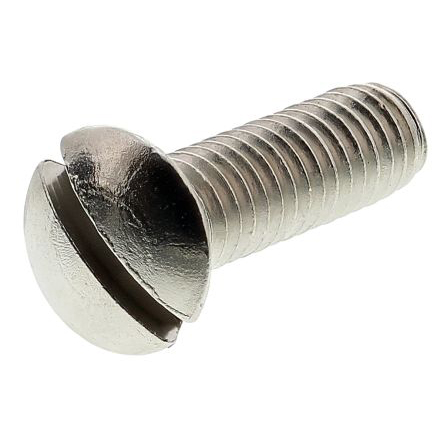

DIN 964 – Гвинти з потайною головкою та хрестоподібним шліцом Phillips (Screws with Countersunk Head and Phillips Drive)
DIN 964 – це стандарт, що визначає розміри та технічні вимоги до гвинтів з потайною головкою та хрестоподібним шліцом Phillips. Подібно до DIN 963, головною особливістю гвинтів DIN 964 є їх потайна головка, яка забезпечує встановлення врівень з поверхнею матеріалу, створюючи гладку та естетичну поверхню. На відміну від DIN 963, DIN 964 оснащені хрестоподібним шліцом Phillips (PH) замість прямого шліца. Хрестоподібний шліц Phillips призначений для закручування гвинта за допомогою хрестоподібної викрутки Phillips. Гвинти DIN 964 є популярним вибором в різних галузях, де потрібне потайне кріплення, естетичний вигляд, та більш ефективна передача крутного моменту порівняно з прямим шліцом.
Ключова особливість DIN 964: Потайна головка, Хрестоподібний шліц Phillips
Основною відмінністю стандарту DIN 964 є комбінація двох ключових характеристик:
- Потайна головка (Countersunk Head): Аналогічно DIN 963, головка гвинта DIN 964 має конічну форму для встановлення в заздалегідь підготовлені потаємні отвори. Потайна головка забезпечує:
- Встановлення врівень з поверхнею: Після установки, верхня площина головки знаходиться на одному рівні або нижче поверхні матеріалу, створюючи гладку поверхню.
- Естетичне кріплення: Потайне кріплення покращує зовнішній вигляд виробу.
- Безпека: Відсутність виступаючих частин зменшує ризик травм та пошкоджень.
- Покращена аеродинаміка (в певних застосуваннях).
- Хрестоподібний шліц Phillips (Phillips Drive, PH): На головці гвинта виконано хрестоподібний шліц типу Phillips (PH), призначений для використання хрестоподібної викрутки Phillips. Хрестоподібний шліц Phillips має наступні переваги:
- Збільшений крутний момент: Хрестоподібний шліц Phillips дозволяє передавати більший крутний момент порівняно з прямим шліцом, що дозволяє надійніше затягувати гвинти та використовувати їх у більш навантажених з'єднаннях.
- Зменшення вислизання викрутки (Cam-out): Конструкція Phillips зменшує ефект "вислизання" викрутки з шліца при досягненні певного крутного моменту. Це дозволяє працювати швидше та ефективніше, а також знижує ризик пошкодження шліца та викрутки.
- Поширеність та доступність інструменту: Хрестоподібні викрутки Phillips є дуже поширеними та легкодоступними.
- Швидкий та зручний монтаж: Хрестоподібний шліц дозволяє швидше та зручніше закручувати гвинти, особливо при серійному виробництві.
Основні характеристики гвинтів DIN 964:
- Тип головки: Потайна (Countersunk Head). Конічна головка для потаємного встановлення.
- Тип приводу: Хрестоподібний шліц Phillips (Phillips Drive, PH). Хрестоподібне заглиблення на головці для викрутки Phillips.
- Форма різьби: Метрична різьба за стандартами ISO 68-1 та ISO 262. Зазвичай повна різьба по всій довжині стержня (де це можливо). Стандартний крок різьби – великий.
- Тип хрестоподібного шліца: Стандарт DIN 964 визначає використання хрестоподібного шліца Phillips (PH). Розміри шліців Phillips стандартизовані (PH0, PH1, PH2, PH3, PH4) та залежать від діаметра гвинта.
- Матеріали: Аналогічно DIN 963, гвинти DIN 964 виготовляються з різних матеріалів:
- Сталь: Вуглецева сталь різних класів міцності. Зазвичай з захисними покриттями (цинкування, оксидування, тощо).
- Нержавіюча сталь: Аустенітні нержавіючі сталі A2 (AISI 304) та A4 (AISI 316) для високої корозійної стійкості.
- Латунь: Для хорошої корозійної стійкості та електропровідності, часто використовується в електротехніці.
- Алюміній та алюмінієві сплави: Легкий матеріал з корозійною стійкістю.
- Пластик (полімери): Для застосувань, де потрібна електроізоляція або хімічна стійкість.
- Розміри: Діаметри різьби від M2 до M10. Діапазон довжин залежить від діаметра. Кут потайної головки – 90°.
Переваги гвинтів DIN 964 (з потайною головкою та хрестоподібним шліцом Phillips):
Гвинти DIN 964 поєднують переваги потайної головки з покращеними можливостями хрестоподібного шліца Phillips:
- Гладка, рівна поверхня з'єднання: Потайна головка забезпечує гладку та естетичну поверхню, як і DIN 963.
- Естетичний вигляд потайного кріплення.
- Безпека завдяки відсутності виступаючих головок.
- Збільшений крутний момент порівняно з прямим шліцом: Хрестоподібний шліц Phillips дозволяє прикладати більший крутний момент без пошкодження шліца, що забезпечує надійніше затягування та дозволяє використовувати гвинти в більш навантажених з'єднаннях.
- Зменшення ефекту вислизання викрутки (Cam-out): Знижує ризик пошкодження шліца та інструменту, підвищує ефективність та швидкість монтажу.
- Широка поширеність та доступність інструменту (викрутки Phillips).
- Зручність та швидкість монтажу, особливо при серійному виробництві.
- Широкий вибір матеріалів та розмірів.
Застосування гвинтів DIN 964 (з потайною головкою та хрестоподібним шліцом Phillips):
Гвинти DIN 964 використовуються в тих же галузях, що і DIN 963, але там, де потрібне більш надійне затягування та швидкість монтажу, або де прямий шліц є менш зручним:
- Металообробка та листовий метал: Аналогічно DIN 963 - кріплення панелей, обшивки, з'єднання тонколистового металу, де потрібна гладка поверхня, але бажане надійніше затягування.
- Деревообробка та виробництво меблів: Виготовлення меблів з потайним кріпленням, кріплення фурнітури - там, де потрібно трохи більший крутний момент, ніж для прямого шліца.
- Виробництво пластикових виробів: З'єднання пластикових деталей корпусів, кріплення пластикових панелей, де потрібно більш надійне та швидке з'єднання.
- Приладобудування та електроніка:
- Кріплення лицьових панелей приладів: Створення професійного вигляду, надійне кріплення.
- З'єднання корпусів електронних пристроїв: Гладкі та безпечні корпуси.
- Збірка електроніки, де потрібне швидке та надійне з'єднання.
- Автомобілебудування та транспортне машинобудування:
- Кріплення елементів інтер'єру автомобілів: Гладкі поверхні салону, надійне кріплення.
- Елементи кузова, де потрібна аеродинаміка, та надійне з'єднання.
- Медичне обладнання: З'єднання елементів медичних приладів, де важлива гігієна та надійність з'єднання.
- Побутова техніка: З'єднання елементів корпусів побутової техніки, де потрібне естетичне та надійне з'єднання.
- Будівництво та оздоблення: Кріплення оздоблювальних панелей та елементів інтер'єру, де важлива гладка поверхня, але потрібне більш надійне затягування, ніж з прямим шліцом.
Як обрати гвинти DIN 964 (з потайною головкою та хрестоподібним шліцом Phillips):
При виборі гвинтів DIN 964, необхідно враховувати наступні фактори, аналогічні вибору DIN 963, але з урахуванням особливостей хрестоподібного шліца:
- Матеріал: Вибір матеріалу (сталь, нержавіюча сталь, латунь, алюміній, пластик) залежить від умов експлуатації (вологість, агресивне середовище, навантаження, естетика).
- Клас міцності (для сталевих гвинтів): Хрестоподібний шліц Phillips дозволяє передавати більший крутний момент, ніж прямий, тому клас міцності може бути важливішим фактором, особливо для навантажених з'єднань.
- Діаметр та довжина різьби: Підбираються відповідно до товщини матеріалів, що з'єднуються, та необхідної міцності.
- Тип покриття (для сталевих гвинтів): Вибирається в залежності від умов експлуатації та необхідного захисту від корозії.
- Матеріал головки (для пластикових гвинтів): Визначається необхідними властивостями пластику (хімічна стійкість, електроізоляція тощо).
- Естетичні вимоги: Матеріал та покриття вибираються з урахуванням дизайну виробу.
- Розмір хрестоподібного шліца Phillips (PH): Вибирається розмір шліца (PH0, PH1, PH2, PH3, PH4) відповідно до діаметра гвинта. Переконайтеся, що у вас є відповідна хрестоподібна викрутка Phillips потрібного розміру. Найбільш поширений розмір для DIN 964 – PH2.
Стандарти, пов'язані з DIN 964:
- ISO 7046-1: Міжнародний стандарт ISO, аналог DIN 964. ISO 7046-1 визначає гвинти з потайною головкою та хрестоподібним шліцом Phillips. DIN 964 та ISO 7046-1 є, в цілому, взаємозамінними. Важливо звернути увагу, що ISO 7046 складається з декількох частин, частина 1 стосується шліца Phillips, а частина 2 - шліца Pozidriv.
- DIN EN ISO 7046-1: Сучасне позначення, що підкреслює відповідність стандартам DIN та ISO (частина 1, Phillips).
Розміри гвинтів DIN 964: Діапазон
Діапазон розмірів DIN 964 схожий на DIN 963 за діаметрами різьби, що типово для потайних гвинтів:
-
Діаметри різьби (М): Стандартно від M2 до M10. Найбільш поширені діаметри: M2, M2.5, M3, M4, M5, M6. Діаметри M8 та M10 зустрічаються рідше.
-
Довжини гвинтів (L): Для кожного діаметра різьби стандартизований ряд довжин. Діапазон залежить від діаметра. Приклади діапазонів довжин (можуть варіюватися):
- M3: від 4 мм до 30 мм
- M4: від 6 мм до 40 мм
- M5: від 8 мм до 50 мм
- M6: від 10 мм до 60 мм
-
Розміри головки: Розміри потайної головки (діаметр головки d<sub>k</sub>, висота головки k, розмір шліца Phillips) стандартизовані для кожного діаметра різьби в DIN 964 (та ISO 7046-1). Для правильного вибору інструменту та розрахунку потаємного отвору, необхідно використовувати таблиці розмірів стандарту або каталоги виробників.
-
Кут потайної головки: 90°. Стандартний кут для потайних гвинтів DIN 964.
-
Розмір шліца Phillips (PH): Стандартизовані розміри Phillips (PH0, PH1, PH2, PH3, PH4) залежать від діаметра різьби. Для DIN 964 найчастіше використовується шліц PH2.
-
Крок різьби: Метрична різьба великого кроку (ISO 261, ISO 262). Приклади кроку:
- M3 x 0.5 мм
- M5 x 0.8 мм
- M6 x 1.0 мм
Обозначення розмірів:
Обозначення розмірів гвинтів DIN 964 включає тип стандарту, діаметр різьби, довжину, матеріал, та (для сталевих) - клас міцності або (для нержавіючих) - марку сталі:
DIN 964 M d x L - Матеріал
або (сучасне позначення DIN EN ISO 7046-1):
DIN EN ISO 7046-1 M d x L - Матеріал
або
ISO 7046-1 M d x L - Матеріал
Приклад позначення:
DIN 964 M5 x 25 - A4
Це означає гвинт DIN 964 з метричною різьбою діаметром 5 мм, довжиною 25 мм, виготовлений з нержавіючої сталі марки A4, з потайною головкою та хрестоподібним шліцом Phillips.
Де знайти детальну інформацію про розміри:
Для отримання вичерпних даних про розміри, включаючи розміри головки, шліца Phillips, точні довжини, кроки різьби, розміри потаємних отворів та інші параметри гвинтів DIN 964, рекомендується звертатися до:
- Офіційного тексту стандарту ISO 7046-1 (або DIN EN ISO 7046-1, або DIN 964 для історичної довідки): Для сучасних застосувань слід використовувати стандарт DIN EN ISO 7046-1 або ISO 7046-1. Офіційний документ є першоджерелом точної інформації та містить докладні таблиці розмірів для всіх параметрів гвинтів, включаючи розміри головки, шліца Phillips, допуски та технічні вимоги. Зверніть особливу увагу на таблиці розмірів головки та розмірів шліца Phillips для правильного вибору інструменту та розрахунку потаємних отворів.
- Каталогів виробників кріплення: Каталоги виробників кріплення є найкращим джерелом практичної інформації про доступні розміри, матеріали, покриття, розміри шліців Phillips та повні технічні характеристики гвинтів DIN 964 (та DIN EN ISO 7046-1). В каталогах зазвичай приводяться докладні таблиці розмірів та креслення, часто з вказівкою рекомендованих розмірів потаємних отворів та відповідних інструментів (розмірів викруток Phillips).
- Онлайн-довідників та баз даних по кріпленню: Існує безліч онлайн-ресурсів, що надають довідкові дані щодо стандартів кріплення, включаючи DIN 964 та DIN EN ISO 7046-1. Проте, для відповідальних застосувань, завжди перевіряйте інформацію за офіційними стандартами або каталогами виробників, особливо розміри головки, розміри шліца Phillips, та допуски для забезпечення правильної посадки потайної головки та вибору відповідного інструменту.
Важливо: При виборі гвинтів DIN 964, особливо для відповідальних застосувань, ключовими моментами є матеріал, покриття (для сталевих), відповідність розмірів головки необхідним розмірам потаємного отвору, та відповідність розміру шліца Phillips вашому інструменту (викрутці Phillips). Завжди ретельно перевіряйте точні розміри та технічні характеристики в офіційній документації або каталогах виробників, приділяючи особливу увагу цим ключовим параметрам. Діаметр та довжина різьби, а також загальні вимоги до застосування також є важливими факторами.
