DIN 914 – Установчі гвинти з загостреним кінцем та внутрішнім шестигранником (Set Screws with Pointed End and Hexagon Socket)

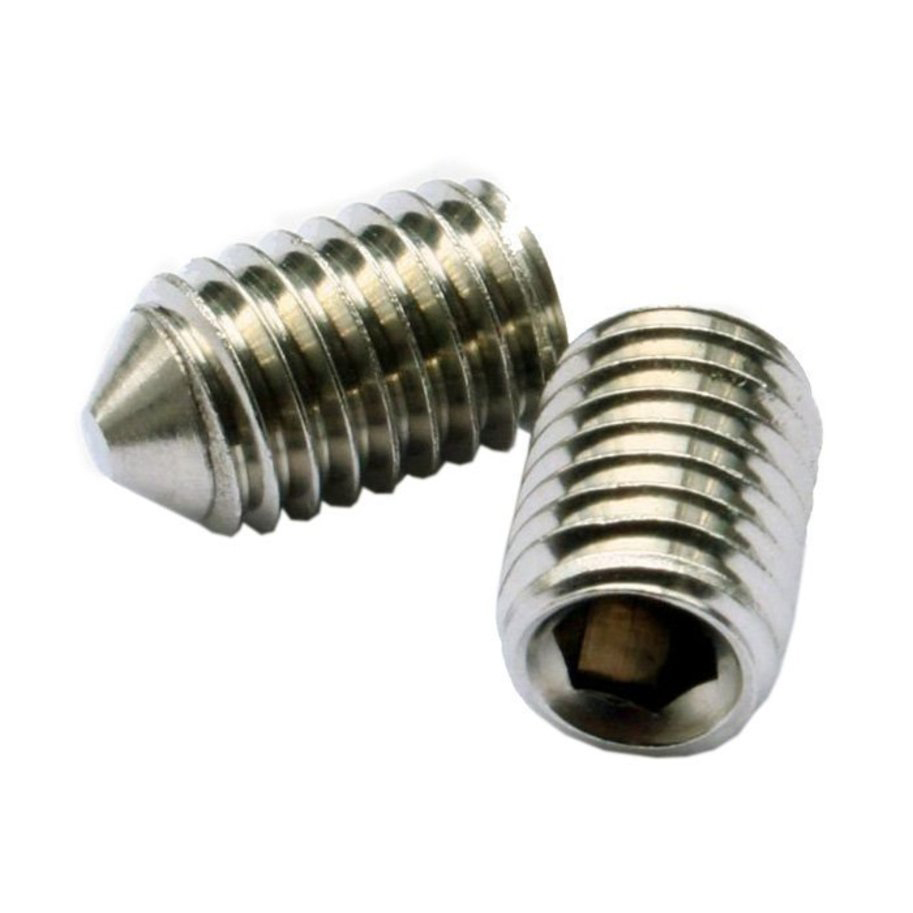

DIN 914 – це стандарт, що визначає розміри та характеристики установчих гвинтів (також відомих як гвинти затискні, фіксуючі або стопорні) із загостреним кінцем та внутрішнім шестигранником (Inbus). Як і DIN 913, головною особливістю гвинтів DIN 914 є їх безголовкова конструкція. Проте, на відміну від DIN 913, DIN 914 характеризуються загостреним кінцем. Загострений кінець призначений для точкової фіксації, врізання в поверхню деталі та створення особливо міцного зчеплення. Внутрішній шестигранник служить для затягування гвинта за допомогою шестигранного ключа. Ці гвинти ідеально підходять для застосувань, де потрібна дуже надійна фіксація від провертання, точна установка положення, і можливість створення заглиблення на поверхні сполучуваної деталі для підвищеної фіксації.

Ключова особливість DIN 914: Безголовковий, Загострений кінець, Внутрішній шестигранник

Основною відмінністю стандарту DIN 914 є комбінація трьох ключових характеристик:

1. Безголовковий дизайн (headless): Аналогічно DIN 913, гвинт не має головки. Це циліндричний стержень з різьбою та внутрішнім шестигранником. Безголовкова конструкція забезпечує приховане та встановлюване заподлицо кріплення.

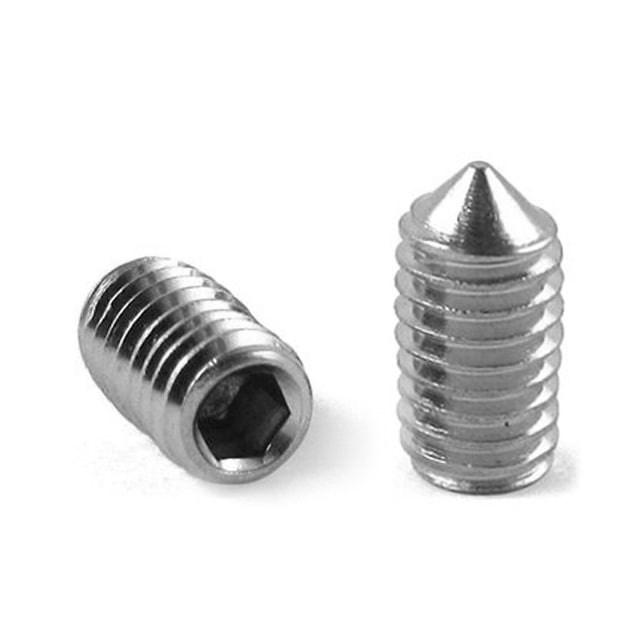

2. Загострений кінець (Pointed Point): Кінець гвинта, протилежний внутрішньому шестиграннику, має конічну загострену форму. Загострений кінець забезпечує:
   • Сильне точкове затискання: Загострений кінець створює концентрований тиск на дуже малій площі контакту.
   • Врізання в поверхню: При затягуванні загострений кінець врізається в поверхню сполучуваної деталі, особливо якщо матеріал деталі відносно м'який. Це створює фізичну перешкоду для провертання або зміщення.
   • Надійну фіксацію від провертання: Загострений кінець забезпечує виключно надійне зчеплення та фіксацію від обертання, що критично в умовах вібрацій або високих навантажень.
3. Внутрішній шестигранник (Hexagon Socket, Inbus): Торцеве заглиблення у формі шестигранника на одному з кінців гвинта, призначене для шестигранного ключа. Внутрішній шестигранник, як і в DIN 913, забезпечує:
   • Зручність затягування у важкодоступних місцях.
   • Передачу високого крутного моменту.
   • Естетичність та прихованість з'єднання.

Основні характеристики гвинтів DIN 914:

• Тип головки: Без головки (Headless, Set Screw). Циліндричний стержень без виступаючої головки.
• Тип кінця: Загострений (Pointed Point). Конічний загострений кінець, призначений для врізання в поверхню.
• Тип приводу: Внутрішній шестигранник (Hexagon Socket, Inbus). Углиблення під шестигранний ключ на торці гвинта.
• Різьба: Метрична різьба за стандартами ISO 261 та ISO 262. Зазвичай повна різьба по всій довжині стержня. Стандартний крок різьби – великий.
• Матеріали: Аналогічно DIN 913, гвинти DIN 914 виготовляються з:
  • Сталь: Вуглецева сталь різних класів міцності (14H, 22H, 33H, 45H). Часто із захисним покриттям (оксидування, цинкування).
  • Нержавіюча сталь: Аустенітні нержавіючі сталі A2 (AISI 304) та A4 (AISI 316) для корозійностійких застосувань.
  • Леговані сталі: Спеціальні сталі для особливих умов експлуатації.
• Розміри: Діаметри різьби від M1.6 до M24. Діапазон довжин залежить від діаметра різьби.

Переваги гвинтів DIN 914 (із загостреним кінцем та внутрішнім шестигранником):

Гвинти DIN 914 мають унікальні переваги, які роблять їх незамінними в певних ситуаціях:

• Максимально надійна фіксація від провертання: Загострений кінець, врізаючись в поверхню, забезпечує чудовий опір обертанню та зміщенню. Це ключова перевага для з'єднань, що піддаються сильним вібраціям, динамічним навантаженням або високим крутним моментам.
• Точне позиціонування з "міткою": Загострений кінець дозволяє точно зафіксувати положення деталі та, за необхідності, залишити невелику "мітку" або заглиблення на поверхні, що може бути корисним для подальшої збірки або позиціонування.
• Притискна дія: Загострений кінець ефективно створює притискне зусилля, що особливо важливо при фіксації деталей, що потребують щільного контакту або герметичності.
• Приховане та встановлюване заподлицо кріплення: Як і DIN 913, безголовкова конструкція забезпечує естетичний та безпечний зовнішній вигляд з'єднання.
• Компактність кріпильного вузла.
• Зручність монтажу внутрішнім шестигранником в обмеженому просторі.
• Доступність у високих класах міцності для важких умов експлуатації.

Застосування гвинтів DIN 914 (із загостреним кінцем та внутрішнім шестигранником):

Гвинти DIN 914 застосовуються в тих областях, де потрібна максимально надійна фіксація від провертання та точне позиціонування:

• Верстатобудування та важке машинобудування:
  • Фіксація зубчастих коліс та шестерень на валах: В умовах високих крутних моментів та вібрацій, загострений кінець забезпечує надійне зчеплення та запобігає прослизанню.
  • Кріплення направляючих та упорів: Забезпечення нерухомості та точного положення направляючих елементів верстатів та механізмів.
  • Фіксація елементів конвеєрних систем: Надійне кріплення роликів, барабанів та інших обертових елементів конвеєрів.
• Автомобілебудування та транспортне машинобудування (важка техніка):
  • Кріплення деталей трансмісії та ходової частини: В умовах високих навантажень та вібрацій, загострені гвинти забезпечують надійність з'єднання.
  • Фіксація елементів гальмівних систем: У відповідальних вузлах, де потрібно виключити будь-яке провертання або зміщення.
• Приладобудування (прилади з високою вібрацією або ударними навантаженнями):
  • Кріплення чутливих елементів: В умовах вібрації або ударів, загострений кінець допомагає запобігти зміщенню або розхитуванню прецизійних компонентів.
  • Фіксація регулювальних елементів, що потребують високої стабільності: Забезпечення стабільності налаштування в умовах зовнішніх впливів.
• Залізнична техніка:
  • Кріплення елементів вагонних візків та гальмівних систем: У вузлах, де критично важлива надійність та безпека з'єднання в умовах постійних вібрацій та ударних навантажень.
• Гірничодобувне обладнання та будівельна техніка:
  • Фіксація ріжучого інструменту на бурових установках та екскаваторах: В умовах екстремальних навантажень та абразивного зношування.
  • Кріплення елементів вібросит та дробарок: В обладнанні, що піддається сильним вібраціям.

Як обрати гвинти DIN 914 (із загостреним кінцем та внутрішнім шестигранником):

Вибір гвинтів DIN 914, як і будь-якого кріплення, повинен базуватися на умовах експлуатації та вимогах до з'єднання:

• Навантаження та вібрації: DIN 914 – найкращий вибір, коли потрібна максимальна фіксація від провертання, особливо в умовах вібрацій або динамічних навантажень.
• Матеріал сполучуваної деталі: Загострений кінець найкраще підходить для матеріалів, в які він може врізатися для створення надійного зачеплення. Для дуже твердих матеріалів врізання може бути утруднене, і в цьому випадку може бути більш доречним плоский кінець (DIN 913) або цапфовий кінець (DIN 915), що працює в парі з отвором/пазом. Для м'яких матеріалів загострений кінець врізається легко, забезпечуючи відмінне зчеплення, але варто враховувати можливість деформації поверхні.
• Необхідність точного позиціонування: Загострений кінець допомагає точно встановити положення деталі і може залишити "мітку" для подальшого позиціонування.
• Вимоги до поверхні: Якщо недопустимі сліди або заглиблення на поверхні деталі, DIN 914 не підходить. В цьому випадку слід вибирати DIN 913 (плоский кінець) або DIN 915 (цапфовий кінець).
• Клас міцності: Вибирайте клас міцності сталі, виходячи з передбачуваних навантажень. Для важких умов експлуатації та високих навантажень – класи 33H або 45H.
• Матеріал гвинта: Сталь (з покриттям) для більшості застосувань, нержавіюча сталь для корозійних середовищ.
• Розміри (діаметр та довжина): Підбираються в залежності від розмірів з'єднуваних деталей та необхідної глибини загвинчування.
• Тип приводу (внутрішній шестигранник): DIN 914 завжди має внутрішній шестигранник. Переконайтеся в наявності відповідного інструменту.

Стандарти, пов'язані з DIN 914:

DIN 914 відноситься до сімейства стандартів DIN, що визначають установчі гвинти з внутрішнім шестигранником, які відрізняються формою кінця:

• DIN 913: Установчі гвинти з плоским кінцем та внутрішнім шестигранником. Універсальний тип для фіксації та стопоріння на плоских поверхнях, де не потрібне врізання.
• DIN 915: Установчі гвинти з цапфовим кінцем та внутрішнім шестигранником. Для точного позиціонування та фіксації в отворах або пазах.
• DIN 916: Установчі гвинти з конічним кінцем та внутрішнім шестигранником. Для самоцентрування та фіксації в V-подібних пазах або на конічних поверхнях, а також для фіксації під кутом.
• ISO 4027: Міжнародний стандарт ISO, аналог DIN 914. ISO 4027 визначає установчі гвинти із загостреним кінцем та внутрішнім шестигранником. DIN 914 та ISO 4027 в цілому взаємозамінні.
• DIN EN ISO 4027: Сучасне позначення, що підкреслює відповідність стандартам DIN та ISO.

Розміри гвинтів DIN 914: Діапазон

Діапазон розмірів DIN 914 аналогічний DIN 913, охоплюючи малі та середні діаметри різьби:

• Діаметри різьби (М): Стандартно від M1.6 до M24. Найбільш поширені: M3, M4, M5, M6, M8, M10, M12.

• Довжини гвинтів (L): Для кожного діаметра передбачений стандартизований ряд довжин. Діапазон залежить від діаметра. Приклади діапазонів довжин (можуть варіюватися):

  • M3: від 4 мм до 20 мм
  • M4: від 5 мм до 25 мм
  • M6: від 8 мм до 40 мм
  • M8: від 10 мм до 50 мм
  • M10: від 12 мм до 60 мм

• Розміри внутрішнього шестигранника: Стандартизовані для кожного діаметра різьби. Розміри "під ключ" аналогічні DIN 913 для відповідних діаметрів.

  • M3: Розмір "під ключ" s = 1.5 мм
  • M6: Розмір "під ключ" s = 3 мм
  • M10: Розмір "під ключ" s = 5 мм

• Крок різьби: Метрична різьба великого кроку (ISO 261, ISO 262). Приклади кроку:

  • M3 x 0.5 мм
  • M6 x 1.0 мм
  • M10 x 1.5 мм

Обозначення розмірів:

Обозначення розмірів гвинтів DIN 914 аналогічне DIN 913:

DIN 914 M d x L - Матеріал - Клас міцності

або (сучасне позначення DIN EN ISO 4027):

DIN EN ISO 4027 M d x L - Матеріал - Клас міцності

або

ISO 4027 M d x L - Матеріал

Приклад позначення:

DIN 914 M8 x 30 - 45H

Це означає гвинт DIN 914 з метричною різьбою діаметром 8 мм, довжиною 30 мм, клас міцності 45H, виготовлений зі сталі із загостреним кінцем та внутрішнім шестигранником.

Де знайти детальну інформацію про розміри:

Для отримання вичерпних даних про розміри, включаючи розміри внутрішнього шестигранника, точні довжини, кроки різьби, довжину різьбової частини та інші параметри гвинтів DIN 914, рекомендується звертатися до:

• Офіційного тексту стандарту ISO 4027 (або DIN EN ISO 4027, або DIN 914 для історичної довідки): Для сучасних застосувань слід використовувати стандарт DIN EN ISO 4027 або ISO 4027. Офіційний документ містить докладні таблиці розмірів для всіх параметрів гвинтів, включаючи розміри внутрішнього шестигранника, допуски та технічні вимоги. Зверніть особливу увагу на таблиці розмірів "під ключ" (розміру внутрішнього шестигранника) та порівняйте їх з розмірами інструменту, що використовується.
• Каталогів виробників кріплення: Каталоги виробників кріплення є найкращим джерелом інформації про доступні розміри, матеріали, класи міцності та повні технічні характеристики гвинтів DIN 914 (та DIN EN ISO 4027). В каталогах зазвичай наводяться докладні таблиці розмірів та креслення, часто з вказівкою розмірів внутрішнього шестигранника та відповідних шестигранних ключів.
• Онлайн-довідників та баз даних по кріпленню: Існує безліч онлайн-ресурсів, що надають довідкові дані щодо стандартів кріплення, включаючи DIN 914 та DIN EN ISO 4027. Проте, для відповідальних застосувань, рекомендується завжди перевіряти інформацію за офіційними стандартами або каталогами виробників, особливо розміри внутрішнього шестигранника та клас міцності.

Важливо: При виборі гвинтів DIN 914, особливо для відповідальних застосувань, ключовими моментами є клас міцності, матеріал та відповідність розміру внутрішнього шестигранника вашому інструменту. Завжди ретельно перевіряйте точні розміри та технічні характеристики в офіційній документації або каталогах виробників, приділяючи особливу увагу цим параметрам. Діаметр та довжина різьби, тип кінця та покриття також є важливими факторами, що визначаються умовами застосування.
