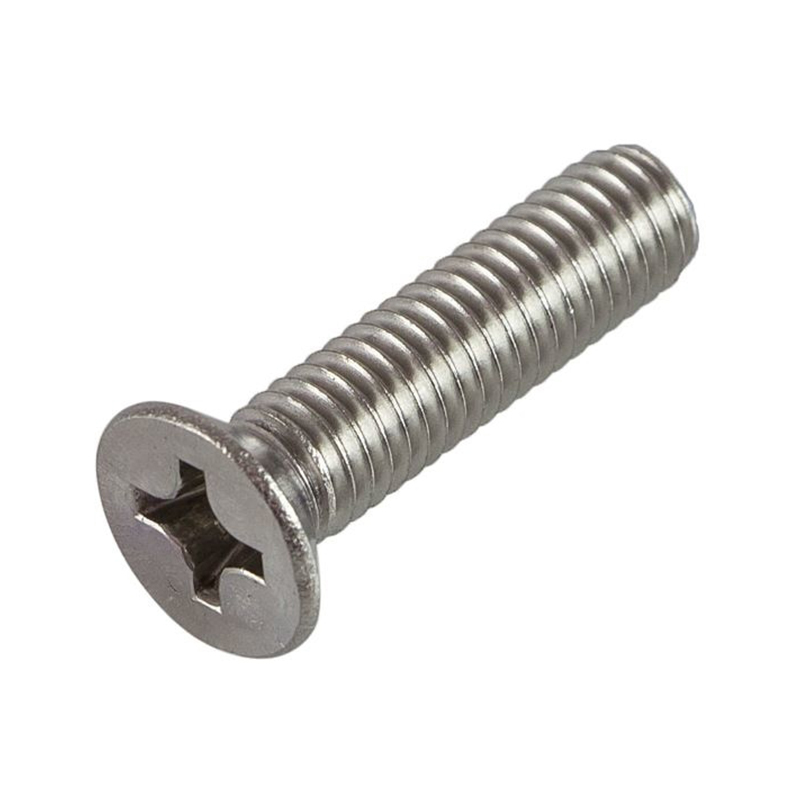

Гвинти DIN 965

DIN 965 – це стандарт, що визначає розміри та характеристики гвинтів з потайною головкою та прямим шліцем Phillips (хрестоподібним). Гвинти DIN 965 широко використовуються в різних галузях промисловості та в побуті, коли необхідно отримати з'єднання врівень із поверхнею матеріалу, забезпечуючи естетичний та функціональний результат.

Основні характеристики гвинтів DIN 965:

• Тип головки: Потайна. Головка має конічну форму, яка дозволяє їй повністю заглиблюватися в підготовлений отвір, створюючи плоску поверхню з'єднання. Кут конуса головки зазвичай 90 градусів.
• Тип приводу: Хрестоподібний шліц Phillips (PH). Призначений для використання викруток або біт Phillips. Шліц Phillips є самоцентруючим та забезпечує ефективну передачу крутного моменту при закручуванні.
• Різьба: Метрична різьба, як правило, повна різьба (на всю довжину стрижня). Стандартні кроки різьби: крупний крок (за замовчуванням) та дрібний крок (доступні рідше, за запитом).
• Матеріали: Гвинти DIN 965 виготовляються з різних матеріалів, серед яких найпоширеніші:
  • Сталь: Зазвичай вуглецева сталь класів міцності 4.8 або 5.8. Для захисту від корозії застосовують покриття, такі як цинкування (оцинковка).
  • Нержавіюча сталь: Найчастіше марки A2 (AISI 304) або A4 (AISI 316). Забезпечують чудову корозійну стійкість.
  • Латунь: Використовується для застосувань, де потрібна хороша корозійна стійкість та електропровідність, а також для декоративних цілей.
  • Пластик (поліамід, нейлон та інші): Застосовуються для випадків, коли важливі діелектричні властивості, легкість, або стійкість до певних хімічних речовин, а також відсутність металевих частин.
• Розміри: Стандарт DIN 965 охоплює широкий діапазон розмірів, включаючи діаметри різьби від M1.6 до M10 та різні довжини, що залежать від діаметра різьби.

Переваги гвинтів DIN 965:

• З'єднання врівень: Головна перевага – можливість створити з'єднання, де головка гвинта повністю втоплена в матеріал, утворюючи гладку, рівну поверхню. Це важливо з естетичної точки зору та з точки зору безпеки (відсутність виступаючих частин).
• Естетичний вигляд: Потайні головки створюють акуратний та професійний вигляд з'єднання, особливо важливий для лицьових поверхонь виробів.
• Зручність монтажу: Хрестоподібний шліц Phillips є поширеним та зручним для використання з різноманітними інструментами.
• Надійність з'єднання: Потайні головки, правильно встановлені в підготовлений отвір, забезпечують надійне та міцне з'єднання деталей.
• Широка доступність та стандартизація: Гвинти DIN 965 є широко поширеними кріпильними елементами, що забезпечує легкість їх придбання та взаємозамінність.

Застосування гвинтів DIN 965:

Гвинти DIN 965 застосовуються в різноманітних областях, де необхідне потайне кріплення, зокрема:

• Меблеве виробництво: Збірка меблів, особливо корпусних меблів, де важливо отримати гладкі, непомітні з'єднання на видимих поверхнях. Кріплення фурнітури, стільниць, фасадів.
• Приладобудування та електроніка: Кріплення панелей приладів, корпусів електронних пристроїв, декоративних панелей, лицьових поверхонь пристроїв, де потрібен естетичний вигляд.
• Виробництво побутової техніки: Збірка корпусів побутової техніки, панелей керування, де необхідно сховати кріплення та забезпечити гладку поверхню.
• Автомобілебудування (внутрішнє та зовнішнє оздоблення): Кріплення елементів внутрішньої обробки салону, декоративних панелей, елементів кузова, де важлива аеродинаміка та зовнішній вигляд.
• Офісна техніка: Збірка принтерів, сканерів, комп'ютерів та іншої офісної техніки, де потрібно приховати кріплення та забезпечити акуратний вигляд.
• Рекламні конструкції та виставкове обладнання: Монтаж рекламних щитів, вивісок, виставкових стендів, де естетика з'єднання має важливе значення.
• Будівництво (оздоблювальні роботи): Кріплення гіпсокартонних плит, пластикових панелей, декоративних елементів, де потрібно потайне кріплення для подальшого оздоблення.
• DIY (зроби сам) та ремонтні роботи: Широко використовуються в побутових ремонтних роботах, збірці різних конструкцій, де потрібно приховати кріплення та отримати рівну поверхню.

Як вибрати гвинти DIN 965:

При виборі гвинтів DIN 965 необхідно враховувати наступні параметри:

• Матеріал: Оберіть матеріал в залежності від умов експлуатації (вологість, корозійне середовище, температурний режим, необхідність діелектричних властивостей) та вимог до міцності.
• Діаметр та довжина: Підберіть діаметр та довжину різьби, що відповідають товщині з'єднуваних деталей, необхідній глибині загвинчування та товщині матеріалу, в який втоплюється головка. Важливо правильно підібрати довжину, щоб забезпечити надійне з'єднання і повне потайне встановлення головки.
• Тип різьби: Зазвичай використовується метрична різьба з крупним кроком, але за необхідності можна обрати гвинти з дрібним кроком.
• Покриття (за необхідності): Для захисту від корозії, особливо при використанні в умовах підвищеної вологості або на відкритому повітрі, рекомендується обирати гвинти з захисним покриттям (наприклад, оцинковані).
• Кут потайної головки: Стандартний кут – 90 градусів, переконайтеся, що підготовлений отвір відповідає цьому куту для правильного потайного встановлення.

Стандарти, пов'язані з DIN 965:

• ISO 7046-2: Міжнародний стандарт ISO, який є аналогом DIN 965 та зазвичай вважається взаємозамінним. ISO 7046-2 визначає гвинти з потайною головкою та хрестоподібним шліцем Phillips типу H.
• ГОСТ 17475-80: СНГ стандарт ГОСТ, що описує гвинти з потайною головкою та хрестоподібним шліцем, близький до DIN 965, але може мати незначні відмінності. ГОСТ 17475-80 може мати різні типи хрестоподібних шліців, включаючи тип Phillips.

Підсумок:

Гвинти DIN 965 – це популярні та ефективні кріпильні елементи, що дозволяють створювати потайні, естетичні та надійні з'єднання. Завдяки широкому вибору розмірів, матеріалів та доступності, вони є чудовим вибором для різноманітних застосувань, де важливий як функціонал, так і зовнішній вигляд з'єднання.

Розміри гвинтів DIN 965: Діапазон та Характеристики

Стандарт DIN 965 охоплює широкий діапазон розмірів, щоб задовольнити потреби різноманітних застосувань. Розміри гвинтів DIN 965 визначаються двома основними параметрами: діаметром різьби (M) та довжиною гвинта (L).

Діаметри різьби (М):

DIN 965 стандартизує діаметри різьби в метричній системі. Найпоширеніші діаметри різьби для гвинтів DIN 965 включають:

• M1.6
• M2
• M2.5
• M3
• M3.5
• M4
• M5
• M6
• M8
• M10

Деякі виробники можуть також пропонувати гвинти DIN 965 в діаметрах M1 та M12, але вони є менш поширеними і можуть бути доступні не у всіх матеріалах та довжинах.

Довжина гвинта (L):

Довжина гвинта DIN 965 вимірюється від нижньої поверхні головки (опорної поверхні) до кінця стрижня. Діапазон доступних довжин залежить від діаметра різьби. Загалом, для кожного діаметра різьби DIN 965 передбачає набір стандартних довжин.

Ось приклад діапазону довжин для деяких популярних діаметрів (цей діапазон може варіюватися залежно від виробника та матеріалу):

• M1.6: Довжини від 3 мм до 16 мм
• M2: Довжини від 3 мм до 20 мм
• M2.5: Довжини від 4 мм до 25 мм
• M3: Довжини від 4 мм до 40 мм
• M4: Довжини від 5 мм до 50 мм
• M5: Довжини від 6 мм до 60 мм
• M6: Довжини від 8 мм до 80 мм
• M8: Довжини від 10 мм до 100 мм
• M10: Довжини від 12 мм до 120 мм

Крок різьби:

Для гвинтів DIN 965, як правило, використовується метрична різьба крупного кроку (згідно зі стандартами ISO 261 та ISO 262). Наприклад:

• Для M3 різьби крок зазвичай становить 0.5 мм.
• Для M4 різьби крок зазвичай становить 0.7 мм.
• Для M6 різьби крок зазвичай становить 1.0 мм.

Дрібний крок різьби (наприклад, для збільшення міцності з'єднання або спеціальних застосувань) є менш поширеним, але може бути доступний за запитом для деяких діаметрів.

Позначення розмірів:

Розміри гвинтів DIN 965 зазвичай позначаються таким чином:

DIN 965 M d x L - Матеріал

Де:

• DIN 965 – позначення стандарту.
• M d – діаметр різьби (наприклад, M3, M4, M5).
• L – довжина гвинта в міліметрах (наприклад, 10, 12, 16).
• Матеріал – позначення матеріалу (наприклад, сталь, нержавіюча сталь A2, A4).

Приклад позначення:

DIN 965 M4 x 20 - A2

Це означає гвинт DIN 965 з діаметром різьби 4 мм, довжиною 20 мм, виготовлений з нержавіючої сталі A2.

Де знайти детальну інформацію про розміри:

Для отримання повної інформації про всі доступні розміри гвинтів DIN 965, включаючи точні довжини для кожного діаметра, кроки різьби, розміри головок та інші параметри, рекомендується звертатися до:

• Офіційного стандарту DIN 965: Оригінальний документ стандарту містить повні таблиці розмірів та технічні характеристики.
• Каталогів виробників кріплення: Ведучі виробники кріпильних елементів, як правило, публікують детальні каталоги своєї продукції, включаючи таблиці розмірів для DIN 965.
• Онлайн-довідників та таблиць розмірів: В інтернеті є багато онлайн-ресурсів, що надають довідкову інформацію про стандарти кріплення, включаючи розміри DIN 965.

Важливо: При виборі гвинтів DIN 965 завжди перевіряйте точні розміри в технічній документації або каталогах виробника, особливо якщо ваш проект має специфічні вимоги до розмірів кріплення.
