Гвинти DIN 966

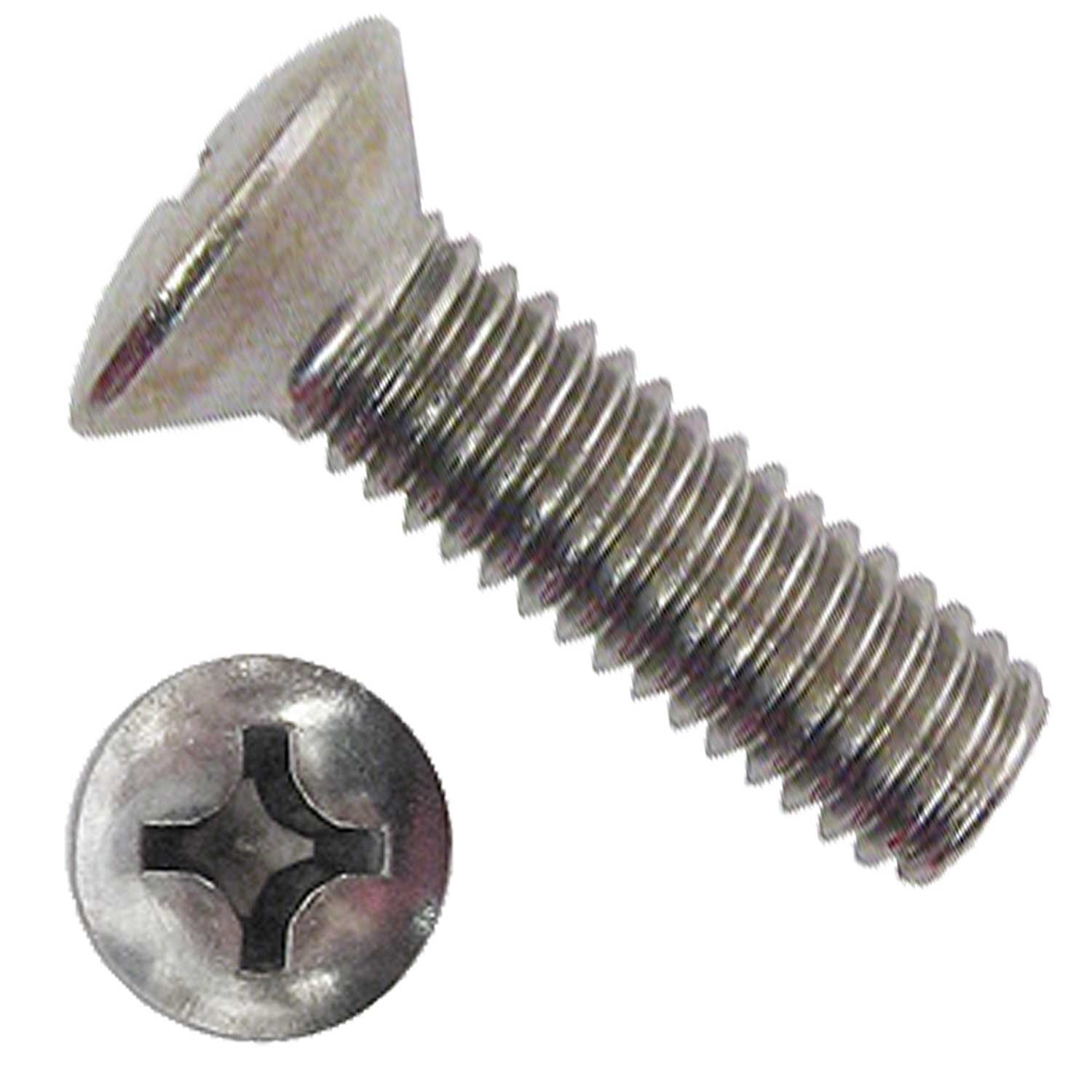

DIN 966 – Гвинти з напівпотайною головкою та хрестоподібним шліцом Phillips (Screws with Oval Countersunk Head and Phillips Drive)

DIN 966 – це стандарт, що визначає розміри та технічні вимоги до гвинтів з напівпотайною головкою та хрестоподібним шліцом Phillips. Головною особливістю гвинтів DIN 966 є їх напівпотайна (овально-потайна) головка. Ця головка є компромісом між потайною (DIN 963, DIN 964) та циліндричною головкою. Вона дозволяє гвинтам частково ховатися в матеріалі, залишаючи невеликий заокруглений виступ над поверхнею. Хрестоподібний шліц Phillips (PH) призначений для закручування гвинта за допомогою хрестоподібної викрутки Phillips. Гвинти DIN 966 використовуються в тих випадках, коли потрібне потайне або напівпотайне кріплення, але не потрібна ідеально гладка поверхня, або коли необхідно більш декоративне кріплення, та важливе надійне затягування.

Ключова особливість DIN 966: Напівпотайна головка, Хрестоподібний шліц Phillips

Основною відмінністю стандарту DIN 966 є комбінація двох ключових характеристик:

1. Напівпотайна (овально-потайна) головка (Oval Countersunk Head, Raised Countersunk Head): Головка гвинта має форму, яка є сумішшю потайної та напівкруглої форми. Нижня частина головки конічна, як у потайної головки, а верхня частина - заокруглена, напівкругла. Напівпотайна головка характеризується:
   • Часткове заглиблення в матеріал: При встановленні у відповідний зенкований отвір, конічна частина головки заглиблюється в матеріал, але заокруглена верхня частина залишається злегка виступати над поверхнею.
   • Декоративний вигляд: Заокруглена верхня частина головки створює більш декоративний вигляд кріплення порівняно з повністю потайними гвинтами. Часто використовується, коли потрібен естетичний акцент на кріпленні.
   • Менш вимоглива до точності потаємного отвору: Напівпотайна головка менш чутлива до невеликих неточностей в глибині та діаметрі потаємного отвору, ніж повністю потайні головки (DIN 963, DIN 964), що спрощує підготовку отворів та монтаж.
   • Можливість використання в менш точних отворах: Допускає деякі неточності в зенкуванні отвору, зберігаючи при цьому частково потайний ефект.
2. Хрестоподібний шліц Phillips (Phillips Drive, PH): Як і DIN 964, гвинти DIN 966 оснащені хрестоподібним шліцом Phillips (PH) на головці. Переваги хрестоподібного шліца Phillips були детально описані для DIN 964 і залишаються актуальними для DIN 966:
   • Ефективна передача крутного моменту: Дозволяє прикладати більший крутний момент порівняно з прямим шліцом.
   • Зменшення вислизання викрутки (Cam-out): Знижує ризик пошкодження шліца та інструменту.
   • Широка доступність інструменту (викруток Phillips).
   • Швидкість та зручність монтажу.

Основні характеристики гвинтів DIN 966:

• Тип головки: Напівпотайна (Oval Countersunk Head, Raised Countersunk Head). Комбінована форма - конічна нижня частина та заокруглена верхня частина.
• Тип приводу: Хрестоподібний шліц Phillips (Phillips Drive, PH). Хрестоподібне заглиблення на головці для викрутки Phillips.
• Форма різьби: Метрична різьба за стандартами ISO 68-1 та ISO 262. Зазвичай повна різьба по всій довжині стержня (де це можливо). Стандартний крок різьби – великий.
• Тип хрестоподібного шліца: Стандарт DIN 966 визначає використання хрестоподібного шліца Phillips (PH). Розміри шліців Phillips стандартизовані (PH0, PH1, PH2, PH3, PH4) та залежать від діаметра гвинта.
• Матеріали: Гвинти DIN 966 виготовляються з різних матеріалів, подібно до DIN 963 та DIN 964:
  • Сталь: Вуглецева сталь різних класів міцності. Часто з захисними покриттями (цинкування, оксидування, тощо).
  • Нержавіюча сталь: Аустенітні нержавіючі сталі A2 (AISI 304) та A4 (AISI 316) для корозійностійких застосувань.
  • Латунь: Для корозійної стійкості та електропровідності, в декоративних та електротехнічних застосуваннях.
  • Алюміній та алюмінієві сплави: Легкий матеріал з корозійною стійкістю, де вага є важливим фактором.
  • Пластик (полімери): Для електроізоляції, хімічної стійкості, легкості.
• Розміри: Діаметри різьби від M2 до M10. Діапазон довжин залежить від діаметра різьби. Кут конічної частини напівпотайної головки – 90°.

Переваги гвинтів DIN 966 (з напівпотайною головкою та хрестоподібним шліцом Phillips):

Гвинти DIN 966 поєднують переваги частково потайного кріплення з ефективністю хрестоподібного шліца Phillips та декоративними можливостями головки:

• Компроміс між потайним та накладним кріпленням: Забезпечують частково потайне з'єднання, зберігаючи при цьому деяку виразність кріплення на поверхні.
• Декоративний вигляд: Заокруглена верхня частина головки надає кріпленню більш привабливий, завершений вигляд, що може бути важливо для видимих з'єднань.
• Менші вимоги до точності потаємного отвору: Спрощують підготовку отворів та монтаж, знижують вимоги до прецизійності зенкування.
• Збільшений крутний момент завдяки шліцу Phillips: Забезпечують надійне затягування та дозволяють використовувати в більш навантажених з'єднаннях порівняно з прямим шліцом.
• Зменшення ефекту вислизання викрутки (Cam-out).
• Широка доступність інструменту (викруток Phillips).
• Зручність та швидкість монтажу.
• Широкий вибір матеріалів та розмірів.

Застосування гвинтів DIN 966 (з напівпотайною головкою та хрестоподібним шліцом Phillips):

Винти DIN 966 застосовуються в широкому спектрі галузей, де потрібне надійне та естетичне кріплення, що не є повністю потайним, або де спрощені вимоги до точності потаємних отворів:

• Приладобудування та електроніка:
  • Кріплення лицьових панелей приладів з декоративним ефектом: Створення професійного вигляду, де кріплення може бути видиме, але має бути акуратним та надійним.
  • З'єднання корпусів електронних пристроїв, що потребують естетики: Корпуси, де важливий не тільки функціонал, але і зовнішній вигляд.
  • Збірка електроніки, де потрібне швидке та надійне з'єднання з можливістю легкого доступу: Частково потайна головка забезпечує зручний доступ для обслуговування та розбирання, зберігаючи при цьому естетичний вигляд.
• Металообробка та листовий метал:
  • Кріплення панелей та обшивки, де потрібен декоративний вигляд кріплення: Наприклад, декоративні панелі, елементи оздоблення, видимі частини конструкцій.
  • З'єднання елементів, де не вимагається ідеально гладка поверхня, але важлива естетика та надійність: Конструкції, де невеликий виступ головки не є критичним, а декоративний ефект є бажаним.
• Деревообробка та виробництво меблів:
  • Виготовлення меблів з напівпотайним кріпленням, що є елементом дизайну: Створення меблів, де кріплення може бути видиме як декоративний елемент.
  • Кріплення фурнітури до дерев'яних деталей, де потрібен надійний та естетичний вигляд.
• Виробництво пластикових виробів:
  • З'єднання пластикових деталей корпусів з декоративним кріпленням: Корпуси приладів, побутової техніки, іграшок, де потрібен естетичний вигляд та надійне з'єднання.
  • Кріплення пластикових панелей та елементів, де допускається невеликий виступ головки.
• Автомобілебудування та транспортне машинобудування:
  • Кріплення елементів інтер'єру автомобілів, де декоративність кріплення важлива: Елементи обробки салону, декоративні накладки, видимі кріплення в інтер'єрі.
  • Деякі зовнішні елементи кузова, де аеродинаміка не є критичною, а важливий естетичний вигляд та надійність.
• Виробництво світильників та освітлювальних приладів:
  • Кріплення елементів корпусів світильників, де потрібен декоративний вигляд кріплення: Видимі елементи кріплення в світильниках, люстрах, бра, де важлива естетика.
• Побутова техніка:
  • З'єднання елементів корпусів побутової техніки, де потрібен естетичний вигляд та надійність: Видимі елементи кріплення на корпусах побутових приладів.
• Будівництво та оздоблення:
  • Кріплення декоративних оздоблювальних панелей та елементів інтер'єру, де потрібен естетичний вигляд кріплення: Декоративні панелі, видимі елементи оздоблення стін, стель, меблів, де кріплення стає частиною дизайну.

Як обрати гвинти DIN 966 (з напівпотайною головкою та хрестоподібним шліцом Phillips):

При виборі гвинтів DIN 966, слід враховувати фактори, подібні до вибору DIN 964 та DIN 963, але з урахуванням специфічних характеристик напівпотайної головки:

• Матеріал: Вибір матеріалу (сталь, нержавіюча сталь, латунь, алюміній, пластик) залежить від умов експлуатації, необхідної міцності, корозійної стійкості та естетичних вимог. Для видимих кріплень часто вибирають нержавіючу сталь або латунь для декоративного ефекту.
• Клас міцності (для сталевих гвинтів): Клас міцності важливий для навантажених з'єднань, враховуючи можливості хрестоподібного шліца Phillips передавати більший крутний момент.
• Діаметр та довжина різьби: Підбираються відповідно до товщини з'єднуваних матеріалів та необхідної міцності з'єднання.
• Тип покриття (для сталевих гвинтів): Вибирається залежно від умов експлуатації та необхідного захисту від корозії, а також від естетичних міркувань (наприклад, декоративне хромування).
• Матеріал головки (для пластикових гвинтів): Визначається необхідними властивостями пластику.
• Естетичні вимоги: Для DIN 966 естетика часто є важливим фактором. Вибирайте матеріал, покриття, та зовнішній вигляд гвинта, що відповідають дизайну виробу. Напівпотайна головка сама по собі вже є елементом дизайну.
• Розмір хрестоподібного шліца Phillips (PH): Вибирається розмір шліца (PH0, PH1, PH2, PH3, PH4) відповідно до діаметра гвинта. Переконайтеся, що у вас є відповідна хрестоподібна викрутка Phillips потрібного розміру. Для DIN 966, як і для DIN 964, найпоширеніший розмір – PH2.

Стандарти, пов'язані з DIN 966:

• ISO 7047: Міжнародний стандарт ISO, аналог DIN 966. ISO 7046-2 визначає гвинти з напівпотайною головкою та хрестоподібним шліцом Phillips. DIN 966 та ISO 7047 є, в цілому, взаємозамінними. Зверніть увагу, що ISO 7047, як і ISO 7046, є частиною стандарту ISO 7046, але визначає саме напівпотайну головку (частина 2).
• DIN EN ISO 7047: Сучасне позначення, що підкреслює відповідність стандартам DIN та ISO (ISO 7047).

Розміри гвинтів DIN 966: Діапазон

Діапазон розмірів DIN 966 подібний до інших потайних та напівпотайних гвинтів DIN (963, 964), охоплюючи малі та середні діаметри різьби:

• Діаметри різьби (М): Стандартно від M2 до M10. Найбільш поширені діаметри: M2, M2.5, M3, M4, M5, M6. Діаметри M8 та M10 можуть бути менш поширеними.

• Довжини гвинтів (L): Для кожного діаметра різьби стандартизований ряд довжин. Діапазон довжин залежить від діаметра. Приклади діапазонів довжин (можуть варіюватися):

  • M3: від 4 мм до 30 мм
  • M4: від 6 мм до 40 мм
  • M5: від 8 мм до 50 мм
  • M6: від 10 мм до 60 мм

• Розміри головки: Розміри напівпотайної головки (діаметр головки d_k, висота головки k, висота заокругленої частини головки h, розмір шліца Phillips) стандартизовані для кожного діаметра різьби в DIN 966 (та ISO 7047). Для правильного вибору інструменту та розрахунку отвору під головку, необхідно використовувати таблиці розмірів стандарту або каталоги виробників. Зверніть увагу, що для напівпотайної головки важливо враховувати не тільки загальну глибину потаємного отвору, але і глибину зенкування під конічну частину головки, а також діаметр отвору під заокруглену частину головки, якщо потрібна точна посадка.

• Кут конічної частини напівпотайної головки: 90°. Стандартний кут для DIN 966.

• Розмір шліца Phillips (PH): Стандартизовані розміри Phillips (PH0, PH1, PH2, PH3, PH4) залежать від діаметра різьби. Для DIN 966 найчастіше використовується шліц PH2.

• Крок різьби: Метрична різьба великого кроку (ISO 261, ISO 262). Приклади кроку:

  • M3 x 0.5 мм
  • M5 x 0.8 мм
  • M6 x 1.0 мм

Обозначення розмірів:

Обозначення розмірів гвинтів DIN 966 включає тип стандарту, діаметр різьби, довжину, матеріал, та (для сталевих) - клас міцності або (для нержавіючих) - марку сталі:

DIN 966 M d x L - Матеріал

або (сучасне позначення DIN EN ISO 7047):

DIN EN ISO 7047 M d x L - Матеріал

або

ISO 7047 M d x L - Матеріал

Приклад позначення:

DIN 966 M6 x 30 - A2

Це означає гвинт DIN 966 з метричною різьбою діаметром 6 мм, довжиною 30 мм, виготовлений з нержавіючої сталі марки A2, з напівпотайною головкою та хрестоподібним шліцом Phillips.

Де знайти детальну інформацію про розміри:

Для отримання вичерпних даних про розміри, включаючи розміри головки (всі параметри напівпотайної головки), шліца Phillips, точні довжини, кроки різьби, розміри отворів під головку та інші параметри гвинтів DIN 966, рекомендується звертатися до:

• Офіційного тексту стандарту ISO 7047 (або DIN EN ISO 7047, або DIN 966 для історичної довідки): Для сучасних застосувань слід використовувати стандарт DIN EN ISO 7047 або ISO 7047. Офіційний документ є першоджерелом точної інформації та містить докладні таблиці розмірів для всіх параметрів гвинтів DIN 966, включаючи розміри напівпотайної головки, шліца Phillips, допуски та технічні вимоги. Зверніть особливу увагу на таблиці розмірів головки, що включають параметри конічної та заокругленої частини, для правильного розрахунку отворів під головку та вибору інструменту.
• Каталогів виробників кріплення: Каталоги виробників кріплення є найкращим джерелом практичної інформації про доступні розміри, матеріали, покриття, розміри шліців Phillips та повні технічні характеристики гвинтів DIN 966 (та DIN EN ISO 7047). В каталогах зазвичай приводяться докладні таблиці розмірів та креслення, часто з вказівкою рекомендованих розмірів отворів під напівпотайну головку, розмірів викруток Phillips та іншої корисної інформації для інженерів та конструкторів.
• Онлайн-довідників та баз даних по кріпленню: Існує безліч онлайн-ресурсів, що надають довідкові дані щодо стандартів кріплення, включаючи DIN 966 та DIN EN ISO 7047. Проте, для відповідальних застосувань, завжди перевіряйте інформацію за офіційними стандартами або каталогами виробників, особливо розміри головки (параметри напівпотайної головки), розміри шліца Phillips, та допуски для забезпечення правильної посадки головки, вибору відповідного інструменту та розрахунку отворів.

Важливо: При виборі гвинтів DIN 966, особливо для відповідальних застосувань, ключовими моментами є матеріал, покриття (для сталевих), відповідність розмірів напівпотайної головки необхідним розмірам отвору, та відповідність розміру шліца Phillips вашому інструменту (викрутці Phillips). Завжди ретельно перевіряйте точні розміри та технічні характеристики в офіційній документації або каталогах виробників, приділяючи особливу увагу цим ключовим параметрам. Діаметр та довжина різьби, а також загальні вимоги до застосування, включаючи естетичні вимоги, також є важливими факторами.
