Шайбы гровер DIN 7980

Шайбы гровер узкий DIN 7980: Описание, материалы, размеры и применение

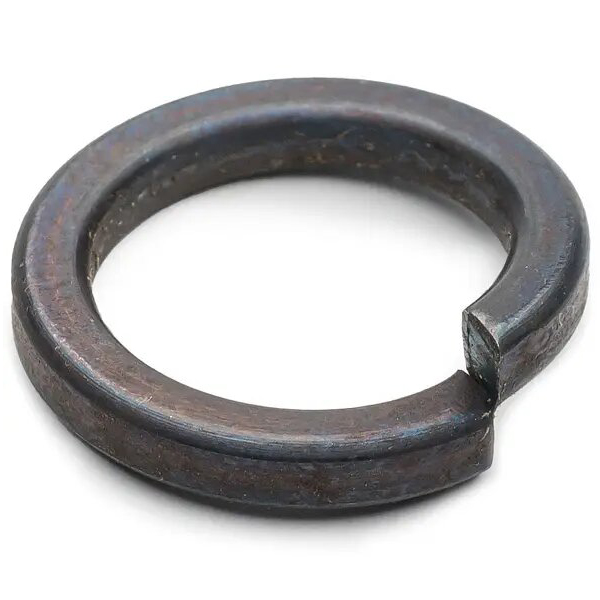

Шайба DIN 7980 – это пружинная стопорная шайба, предназначенная для использования совместно с винтами с цилиндрической головкой и внутренним шестигранником по DIN 912, а также с другими винтами, имеющими цилиндрическую или близкую к ней форму головки. Основная функция DIN 7980, как и других пружинных шайб, – предотвращение самоотвинчивания резьбовых соединений, особенно в условиях вибрации и динамических нагрузок.

Отличие DIN 7980 от DIN 127:

Хотя обе шайбы, DIN 7980 и DIN 127, являются пружинными разрезными шайбами и выполняют схожую функцию контровки, DIN 7980 специально разработана для использования с винтами с цилиндрической головкой. Основные отличия заключаются в:

• Форма: DIN 7980 имеет наружный диаметр, оптимизированный для головок винтов DIN 912. Внешний диаметр DIN 7980 обычно меньше, чем у DIN 127 для того же номинального размера резьбы. Это позволяет шайбе DIN 7980 правильно размещаться под головкой цилиндрического винта, не выступая за ее края.
• Применение: DIN 7980 рекомендуется именно для винтов с цилиндрической головкой (DIN 912, DIN 7984, DIN 916 и т.д.), где стандартная шайба DIN 127 может быть не оптимальна из-за своего большего внешнего диаметра. DIN 127 считается более универсальной и может использоваться с различными типами болтов и винтов.

Назначение и принцип работы шайбы DIN 7980:

Шайба DIN 7980 выполняет те же функции контровки, что и DIN 127, но более эффективно работает именно в сочетании с винтами с цилиндрической головкой:

• Предотвращение самоотвинчивания: Пружинные свойства и разрез шайбы создают постоянное осевое усилие и трение, препятствуя ослаблению резьбового соединения под воздействием вибрации, ударов, температурных колебаний и других факторов.
• Надежная фиксация: Шайба врезается своими острыми кромками в поверхность головки винта и детали при затяжке, обеспечивая дополнительную фиксацию.
• Совместимость с цилиндрическими головками: Форма и размеры DIN 7980 оптимизированы для головок винтов DIN 912 и аналогичных, обеспечивая плотное и правильное прилегание шайбы и эффективную контровку.

Материалы изготовления шайб DIN 7980:

Материалы, используемые для изготовления шайб DIN 7980, аналогичны материалам для DIN 127 и других пружинных шайб, и выбираются в зависимости от условий эксплуатации:

1. Сталь:

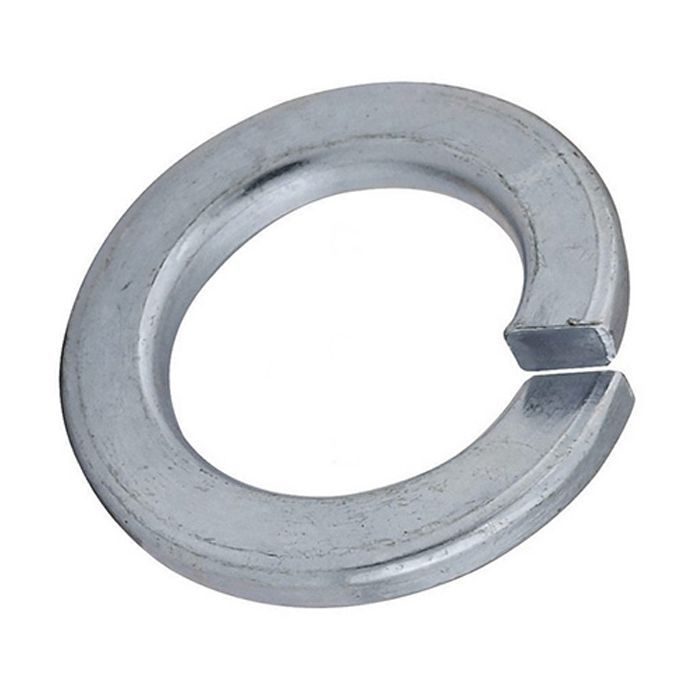

   • Пружинная сталь: Основной материал для DIN 7980, обеспечивающий необходимые пружинные свойства. Обычно используется пружинная сталь (например, сталь 65Г или аналогичные). Для защиты от коррозии стальные шайбы DIN 7980 подвергают цинкованию (гальваническому или горячему) или другим защитным покрытиям.
     • Применение: Общее машиностроение, приборостроение, станкостроение, механизмы и оборудование, где требуется контровка винтов с цилиндрической головкой и не предъявляются высокие требования к коррозионной стойкости.
   • Легированная сталь: Для ответственных применений, требующих повышенной прочности или специальных свойств. Могут использоваться различные легированные стали.
     • Применение: Силовые узлы, вибронагруженные конструкции, высокотемпературные применения, где важна повышенная прочность и надежность контровки.

2. Нержавеющая сталь:

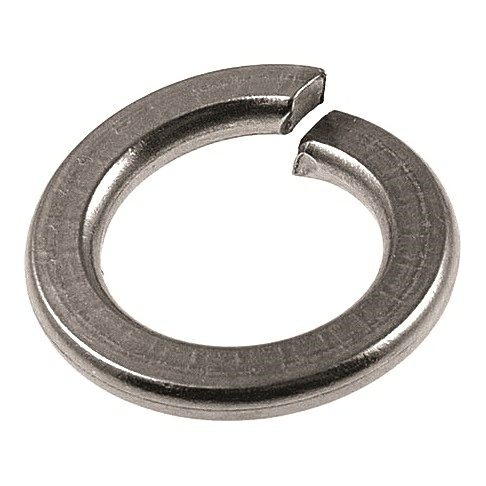

   • Нержавеющая сталь A2 (AISI 304): Популярный материал для DIN 7980, обеспечивающий хорошую коррозионную стойкость в обычных условиях. Подходит для применения внутри помещений и на открытом воздухе.
     • Применение: Пищевая промышленность, химическая промышленность, производство медицинского оборудования, оборудование для бассейнов, наружное применение, где важна коррозионная стойкость.
   • Нержавеющая сталь A4 (AISI 316): Максимальная коррозионная стойкость для экстремальных условий, включая агрессивные химические среды и морской климат.
     • Применение: Морское дело и судостроение, химическая промышленность (агрессивные среды), прибрежные зоны, фармацевтическая и медицинская промышленность с высокими требованиями к гигиеничности и коррозионной стойкости.

3. Цветные металлы и сплавы:

   • Бронза: Хорошая коррозионная стойкость, антифрикционные свойства, немагнитность. Используется реже, чем сталь и нержавеющая сталь.
     • Применение: Специализированные применения в морской технике, электротехнике, приборостроении, где важна коррозионная стойкость и немагнитность.

Размеры шайб DIN 7980:

Размеры шайб DIN 7980 стандартизованы и определяются номинальным диаметром резьбы крепежа (d), для которого они предназначены. Основные размеры включают:

• d: Номинальный диаметр резьбы крепежа (например, М3, М4, М5, М6, М8, М10, М12, М16, М20, М24 и т.д.).
• d1: Внутренний диаметр шайбы (диаметр отверстия). Должен соответствовать номинальному диаметру резьбы.
• d2: Наружный диаметр шайбы. Меньше, чем у DIN 127 для того же размера резьбы.
• h: Толщина шайбы.
• b: Ширина разрыва (зазора) в шайбе.

Таблица размеров шайб DIN 7980 (пример - размеры могут незначительно отличаться в зависимости от производителя):

Обратите внимание на наружный диаметр (d2) – он меньше, чем у DIN 127 для аналогичных размеров резьбы!

Стандарты, аналоги и обозначения:

• DIN 7980: Немецкий стандарт, определяющий размеры и технические требования к пружинным стопорным шайбам, специально предназначенным для винтов с цилиндрической головкой.
• ISO 7090: Международный стандарт, идентичен DIN 7980. ISO 7090 и DIN 7980 полностью взаимозаменяемы. (Следует отметить, что ISO 7090 также соответствует DIN 127, что может вызывать некоторую путаницу - важно обращать внимание на фактические размеры).
• ГОСТ 13463-77: Российский стандарт, является аналогом DIN 7980 и ISO 7090. Шайбы по ГОСТ 13463-77, как правило, взаимозаменяемы с DIN 7980.
• Обозначение при заказе (пример): Шайба DIN 7980 M8 (указывается стандарт и номинальный диаметр резьбы). Материал и покрытие могут быть указаны дополнительно (например, DIN 7980 M8 сталь цинк, DIN 7980 M8 A2).

Области применения шайб DIN 7980:

Шайбы DIN 7980 применяются в тех же областях, что и DIN 127, но особенно рекомендуются для использования с винтами с цилиндрической головкой:

• Машиностроение: Сборка механизмов, станков, оборудования, где используются винты DIN 912 и аналогичные.
• Приборостроение и электроника: Крепление электронных компонентов, корпусов приборов, щитового оборудования винтами с внутренним шестигранником.
• Станкостроение: Крепление элементов станков, узлов и агрегатов, где часто используются винты DIN 912.
• Автомобилестроение: Вторичные соединения, узлы и агрегаты, где применяются винты с цилиндрической головкой и требуется контровка.
• Велосипеды и мотоциклы: Сборка и ремонт, где часто используются винты под внутренний шестигранник и важна надежность соединений.
• Производство мебели: Соединения мебельной фурнитуры, особенно при использовании винтов с цилиндрической головкой.
• Бытовая техника и электроника: Ремонт и сборка, где применяются винты с внутренним шестигранником и требуется защита от самоотвинчивания.

Преимущества использования шайб DIN 7980:

• Эффективная контровка для винтов с цилиндрической головкой: Оптимизированы для совместного использования, обеспечивая надежную фиксацию.
• Предотвращение самоотвинчивания: Эффективно противостоят вибрации и динамическим нагрузкам.
• Стандартизация и взаимозаменяемость: Соответствие стандарту DIN 7980 гарантирует качество и взаимозаменяемость.
• Широкий выбор материалов: Возможность выбора материала под различные условия эксплуатации.
• Простота монтажа: Установка шайб DIN 7980 не требует специальных инструментов.
• Экономичность: Относительно недорогие и доступные.

Недостатки и ограничения использования шайб DIN 7980:

• Специализация под цилиндрические головки: Наиболее эффективны именно с винтами цилиндрической формы. Для других типов головок (шестигранные, потайные и т.д.) может быть предпочтительнее использовать DIN 127 или другие типы контрящих шайб.
• Ограниченная эффективность при экстремальных нагрузках: Как и DIN 127, могут быть недостаточно эффективны при очень сильных вибрациях.
• Возможность повреждения поверхности: Острые кромки могут оставлять следы на поверхности деталей.
• Снижение усилия затяжки: Пружинный эффект может незначительно снижать общее усилие затяжки.

Рекомендации по выбору и применению шайб DIN 7980:

• Используйте шайбы DIN 7980 преимущественно с винтами с цилиндрической головкой (DIN 912 и аналоги).
• Выбирайте материал шайбы в зависимости от условий эксплуатации (коррозионная стойкость, температурный режим и т.д.).
• Подбирайте размер шайбы в соответствии с диаметром резьбы винта.
• Устанавливайте шайбу DIN 7980 непосредственно под головку винта, разрезом наружу.
• Обеспечьте правильную затяжку винтового соединения.
• Для ответственных соединений в условиях сильной вибрации рассмотрите дополнительные меры контровки.
• Регулярно проверяйте состояние шайб и винтовых соединений.

Где купить шайбы DIN 7980:

Шайбы DIN 7980 можно приобрести в:

• Магазинах крепежа и метизов: Специализированные магазины, предлагающие широкий ассортимент крепежа.
• Инструментальных магазинах: Отделы крепежа и ручного инструмента.
• Интернет-магазинах крепежа: Онлайн-магазины с доставкой.
• Поставщиках промышленного крепежа: Компании, специализирующиеся на оптовых поставках для предприятий.

При покупке шайб DIN 7980 обращайте внимание на маркировку, соответствие стандарту, материал и покрытие (если есть). Выбирайте надежных поставщиков для гарантии качества продукции.

DIN 7980 – это специализированная пружинная шайба, обеспечивающая надежную контровку винтов с цилиндрической головкой в различных областях применения, где важна защита от самоотвинчивания!
