Шайбы с насечками DIN 6798

Шайбы DIN 6798 - зубчатые шайбы: Описание, типы, материалы, размеры и применение

Шайба DIN 6798 – это контактная зубчатая шайба, предназначенная для создания электрического контакта в местах соединения металлических деталей, а также для защиты от самоотвинчивания резьбовых соединений. Отличительной чертой DIN 6798 является наличие зазубренных краев, которые при затяжке врезаются в поверхность как головки болта (или гайки), так и детали, обеспечивая надежный электрический контакт и механическую фиксацию.

Основные функции шайб DIN 6798:

Шайбы DIN 6798 выполняют двойную функцию:

• Создание надежного электрического контакта: Зазубренные края шайбы прорезают оксидные пленки и загрязнения на поверхности металла, обеспечивая качественный электрический контакт даже при наличии вибраций и коррозии. Это особенно важно в электротехнике, электронике и приборостроении.
• Защита от самоотвинчивания: Зубцы шайбы, врезаясь в поверхности соединяемых деталей, создают механическое зацепление, что препятствует самопроизвольному ослаблению резьбового соединения под воздействием вибрации, динамических нагрузок или температурных колебаний.

Типы шайб DIN 6798 (формы):

DIN 6798 определяет несколько форм зубчатых контактных шайб, каждая из которых имеет свои особенности и применение:

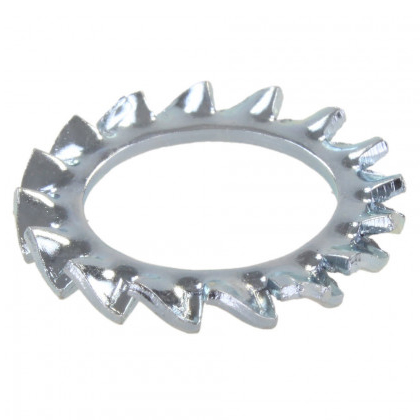

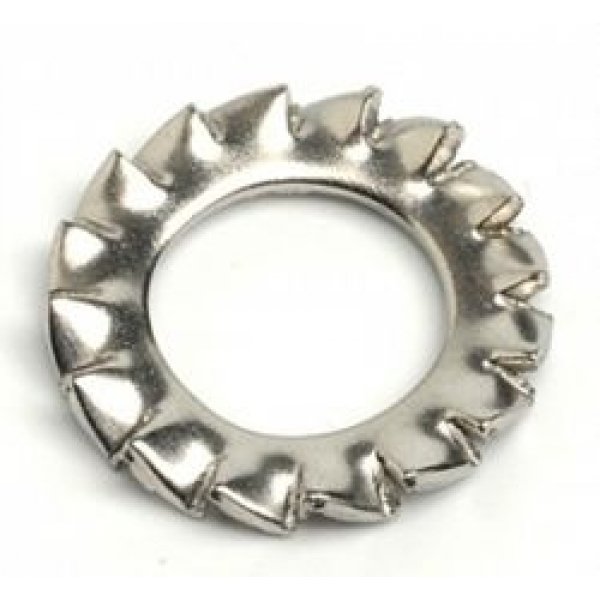

• Форма A – Наружные зубцы: Зубцы расположены по внешнему диаметру шайбы. Форма А является самой распространенной и универсальной. Наружные зубцы обеспечивают хороший контакт с поверхностью гайки или головки болта, особенно при небольших диаметрах. Часто используются с винтами с цилиндрическими, полукруглыми и потайными головками.

  Описание: Шайба имеет зубцы, расположенные по внешнему кругу, выступающие за пределы наружного диаметра внутреннего отверстия.

• Форма J – Внутренние зубцы: Зубцы расположены по внутреннему диаметру шайбы. Форма J используется, когда необходимо минимизировать внешний диаметр шайбы или обеспечить более эстетичный вид соединения, скрыв зубцы под головкой крепежа. Часто используются с потайными и полупотайными головками, где необходимо ограничить выступ шайбы за пределы головки.

  Описание: Шайба имеет зубцы, расположенные по внутреннему кругу, направленные к внутреннему отверстию. Внешний диаметр шайбы гладкий, без зубцов.

• Форма V – Зубцы по окружности: Зубцы расположены по всей окружности, как по внешнему, так и по внутреннему диаметру. Форма V обеспечивает наилучший контакт и наивысшую стойкость к самоотвинчиванию, поскольку зубцы контактируют с обеими поверхностями – как с головкой крепежа, так и с деталью. Используются в особо ответственных соединениях, подверженных сильным вибрациям или где требуется максимальный электрический контакт.

  Описание: Шайба имеет зубцы как по внешнему, так и по внутреннему кругу, обеспечивая максимальную площадь контакта и фиксацию.

Материалы изготовления шайб DIN 6798:

Шайбы DIN 6798 изготавливаются из различных материалов, в зависимости от необходимых свойств и условий эксплуатации:

1. Сталь:

   • Углеродистая сталь: Наиболее экономичный материал. Обычно используется пружинная сталь или сталь, подвергаемая пружинной обработке. Для защиты от коррозии стальные шайбы DIN 6798 часто цинкуют (гальваническое или горячее цинкование), фосфатируют, или используют другие защитные покрытия.
     • Применение: Общее машиностроение, электротехника, приборостроение, бытовое применение, где требуется сочетание электрического контакта и защиты от самоотвинчивания, но не требуется высокая коррозионная стойкость.
   • Легированная сталь: Для ответственных соединений, требующих повышенной прочности, износостойкости или особых свойств. Могут использоваться различные легированные стали.

2. Нержавеющая сталь:

   • Нержавеющая сталь A2 (AISI 304): Популярный материал для DIN 6798, обеспечивающий хорошую коррозионную стойкость и достаточную электропроводность. Подходит для применения внутри помещений и на открытом воздухе.
     • Применение: Электроника, электротехника, приборостроение, пищевая промышленность, медицинское оборудование, уличное оборудование, где требуется коррозионная стойкость и надежный электрический контакт.
   • Нержавеющая сталь A4 (AISI 316): Обладает еще лучшей коррозионной стойкостью, чем A2, и используется в агрессивных средах.
     • Применение: Химическая промышленность, морская техника, бассейны, промышленность с высокими требованиями к гигиеничности, где требуются максимальная коррозионная стойкость и надежный электрический контакт.

3. Медь:

   • Медь: Обеспечивает отличную электропроводность и хорошую коррозионную стойкость. Мягкий материал, поэтому может деформироваться под значительным давлением.
     • Применение: Электротехника, электроника, где требуется максимальный электрический контакт, особенно для соединений с низким сопротивлением.

4. Латунь:

   • Латунь: Хорошая электропроводность, коррозионная стойкость, немагнитность, имеет декоративный вид.
     • Применение: Электротехника, приборостроение, декоративные элементы, где требуется хороший электрический контакт, эстетичный вид и немагнитные свойства.

Размеры шайб DIN 6798:

Размеры шайб DIN 6798 стандартизированы и определяются номинальным диаметром резьбы крепежа (d), для которого они предназначены. Основные размеры включают:

• d: Номинальный диаметр резьбы (например, М2, М2.5, М3, М4, М5, М6, М8, М10, М12, М16, М20, М24 и т.д.).
• d1: Внутренний диаметр шайбы (диаметр отверстия). Должен соответствовать номинальному диаметру резьбы.
• d2: Внешний диаметр шайбы.
• h: Толщина шайбы.
• t: Высота зубцов.

Таблицы размеров шайб DIN 6798:

Из-за наличия различных форм (A, J, V) размеры DIN 6798 отличаются для каждой формы. Для точных размеров рекомендуется обращаться к стандартам или каталогам производителей.

Стандарты, аналоги и обозначения:

• DIN 6798: Немецкий стандарт, определяющий размеры и технические требования к зубчатым контактным шайбам (формы A, J, V и другие).
• ISO 8738: Международный стандарт, соответствует DIN 6798 для форм A, J, V. DIN 6798 и ISO 8738 в большинстве случаев являются взаимозаменяемыми.
• ГОСТ Р 50579-93 (также ГОСТ 10463-81 для устаревших версий): Российский стандарт, является аналогом DIN 6798 и ISO 8738. Шайбы по ГОСТ Р 50579-93, как правило, взаимозаменяемы с DIN 6798.
• Обозначение при заказе (пример): Шайба DIN 6798-A M6 сталь цинк (указывается стандарт, форма, номинальный диаметр резьбы, материал и покрытие).

Области применения шайб DIN 6798:

Шайбы DIN 6798 широко используются в разнообразных отраслях, где необходим надежный электрический контакт и защита от самоотвинчивания, в частности:

• Электротехника и электроника:
  • Соединения заземления и зануления.
  • Клеммные соединения.
  • Контактные площадки в приборах и оборудовании.
  • Соединения в электрощитовом оборудовании.
  • Автомобильная электроника.
• Приборостроение:
  • Создание надежных электрических соединений в точных приборах.
  • Фиксация элементов приборов, подверженных вибрации.
• Машиностроение:
  • Соединения, подверженные вибрации и требующие дополнительной фиксации.
  • Соединения, где необходим электрический контакт между деталями.
• Автомобилестроение:
  • Соединения в двигателях, трансмиссиях, подвеске, где важна вибростойкость и электрический контакт.
  • Заземление элементов кузова и шасси.
• Железнодорожный транспорт:
  • Электрические соединения в вагонах и локомотивах.
  • Крепление элементов, подверженных сильным вибрациям.
• Телекоммуникационное оборудование:
  • Соединения в станциях связи, антеннах, радиоаппаратуре, где необходим надежный электрический контакт.
• Бытовая техника и электроника:
  • Заземление в бытовых приборах.
  • Внутренние соединения, подверженные вибрации.

Преимущества использования шайб DIN 6798:

• Двойная функция: Одновременно обеспечивают электрический контакт и защиту от самоотвинчивания.
• Надежный электрический контакт: Зубцы прорезают оксидные пленки и загрязнения.
• Эффективная защита от самоотвинчивания: Механическое зацепление зубцов обеспечивает надежную фиксацию.
• Стандартизация и взаимозаменяемость: Соответствие стандарту DIN 6798 гарантирует качество и взаимозаменяемость.
• Широкий выбор материалов и форм: Возможность выбора оптимального материала и формы для конкретного применения.
• Простота монтажа: Устанавливаются так же легко, как и обычные плоские шайбы.
• Экономичность: Относительно недорогие в массовом производстве.

Недостатки и ограничения использования шайб DIN 6798:

• Могут повреждать поверхность: Зубцы могут оставлять следы на мягких материалах.
• Не рекомендуется для повторного использования (в некоторых случаях): Зубцы могут деформироваться после затяжки, что может снизить эффективность при повторном использовании.
• Ограниченная эффективность для экстремальных нагрузок: Для очень сильных вибраций или ударных нагрузок могут понадобиться дополнительные меры контрования.

Рекомендации по выбору и применению шайб DIN 6798:

• Выбирайте форму шайбы (A, J, V) в зависимости от типа головки крепежа и требований к соединению. Форма A - универсальная, форма J - для потайных головок, форма V - для максимальной надежности.
• Выбирайте материал шайбы в зависимости от условий эксплуатации: Для обычных условий - сталь с цинковым покрытием, для влажных и слабоагрессивных сред - нержавеющая сталь A2, для агрессивных сред - нержавеющая сталь A4. Для лучшей электропроводности – медь или латунь.
• Подбирайте размер шайбы в соответствии с диаметром резьбы крепежа.
• При монтаже шайбу DIN 6798 устанавливают непосредственно под гайку (или головку болта) зубцами к контактирующим поверхностям.
• Обеспечьте правильную затяжку резьбового соединения. Недостаточная затяжка снизит эффективность контакта и контрурования.

Где купить шайбы DIN 6798:

Шайбы DIN 6798 можно приобрести в:

• Магазинах радиоэлектроники и электронных компонентов: Специализированные магазины, предлагающие широкий выбор электронных компонентов и крепежа для электроники.
• Магазинах крепежа и метизов: Специализированные магазины с широким ассортиментом различных видов крепежа.
• Строительных гипермаркетах и магазинах: Отделы крепежа и скобяных изделий.
• Интернет-магазинах крепежа и электронных компонентов: Онлайн-магазины с доставкой по всей стране.
• Поставщиках промышленного крепежа и электронных компонентов: Компании, специализирующиеся на оптовых поставках для предприятий.

При покупке шайб DIN 6798 обращайте внимание на маркировку, соответствие стандарту, форму, материал и покрытие (если есть). Выбирайте надежных поставщиков, гарантирующих качество продукции.

Шайбы DIN 6798 – это универсальный и надежный элемент для создания электрических контактов и защиты от самоотвинчивания в разнообразных применениях, особенно в электротехнике и приборостроении!
