Винты DIN 915

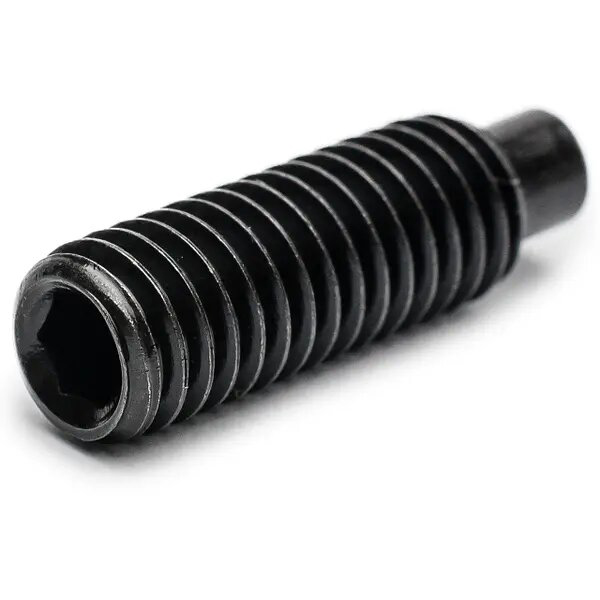

DIN 915 – Установочные винты с цапфовым концом и внутренним шестигранником (Set Screws with Dog Point and Hexagon Socket)

DIN 915 – это стандарт, определяющий размеры и характеристики установочных винтов (также известных как винты зажимные, фиксирующие или стопорные) с цапфовым концом (также известным как штифтовой или с выступом) и внутренним шестигранником (Inbus). Как и DIN 913 и DIN 914, главной особенностью винтов DIN 915 является их бесголовочная конструкция. Однако, в отличие от DIN 913 и DIN 914, DIN 915 характеризуются цапфовым концом. Цапфовый конец представляет собой цилиндрический выступ на конце винта, предназначенный для точного позиционирования и фиксации деталей, имеющих отверстия или пазы соответствующего размера. Внутренний шестигранник служит для затягивания винта с помощью шестигранного ключа. Эти винты идеально подходят для применений, где требуется точное взаимное расположение деталей, предотвращение сдвига и вращения, шпоночное соединение, и скрытое крепление.

Ключевая особенность DIN 915: Бесголовочный, Цапфовый конец, Внутренний шестигранник

Основным отличием стандарта DIN 915 является комбинация трех ключевых характеристик:

1. Бесголовочный дизайн (headless): Аналогично DIN 913 и DIN 914, винт не имеет головки, обеспечивая скрытое крепление. Это цилиндрический стержень с резьбой и внутренним шестигранником.
2. Цапфовый конец (Dog Point): Конец винта, противоположный внутреннему шестиграннику, имеет цилиндрический выступ – цапфу. Цапфовый конец обеспечивает:
   • Точное позиционирование: Цапфа точно входит в соответствующее отверстие или паз в сопрягаемой детали, обеспечивая четкое и фиксированное взаимное положение деталей.
   • Предотвращение сдвига и вращения: Цапфа, входящая в паз или отверстие, эффективно предотвращает как линейный сдвиг, так и вращение соединенных деталей относительно друг друга. Это особенно важно для передачи крутящего момента или фиксации в условиях вибрации.
   • Шпоночное соединение (эффект шпонки): При использовании цапфы в пазу, создается аналог шпоночного соединения, позволяющий передавать вращение или фиксировать положение вала относительно закрепленной детали.
3. Внутренний шестигранник (Hexagon Socket, Inbus): Торцевое углубление в форме шестигранника для использования шестигранного ключа, аналогично DIN 913 и DIN 914, обеспечивая:
   • Удобство монтажа в труднодоступных местах.
   • Передачу необходимого крутящего момента.
   • Эстетичное скрытое крепление.

Основные характеристики винтов DIN 915:

• Тип головки: Без головки (Headless, Set Screw). Цилиндрический стержень.
• Тип конца: Цапфовый (Dog Point). Цилиндрический выступ на конце стержня.
• Тип привода: Внутренний шестигранник (Hexagon Socket, Inbus). Торцевое углубление под шестигранный ключ.
• Резьба: Метрическая резьба по стандартам ISO 261 и ISO 262. Как правило, полная резьба по всей длине стержня за исключением участка цапфы. Стандартный шаг резьбы – крупный.
• Материалы: Аналогично DIN 913 и DIN 914, винты DIN 915 изготавливаются из:
  • Сталь: Углеродистая сталь различных классов прочности (14H, 22H, 33H, 45H). Обычно с защитным покрытием (оксидирование, цинкование).

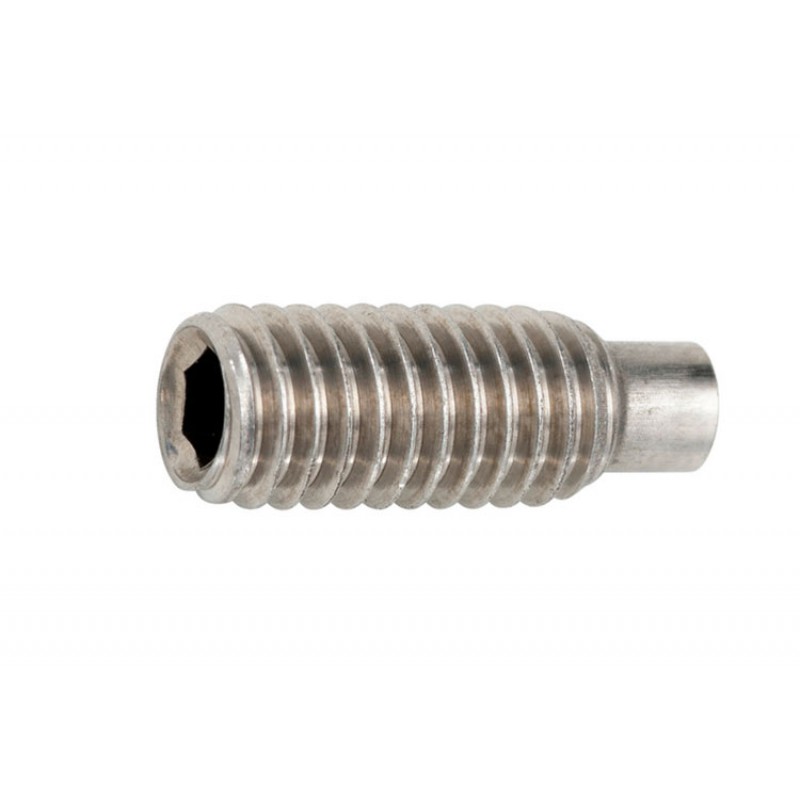

  • Нержавеющая сталь: Аустенитные нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316) для стойкости к коррозии.
  • Легированные стали: Для специализированных применений.
• Размеры: Диаметры резьбы от M2 до M24. Диапазон длин зависит от диаметра резьбы. Длина цапфы также стандартизована и зависит от диаметра резьбы.

Преимущества винтов DIN 915 (с цапфовым концом и внутренним шестигранником):

Винты DIN 915 обладают уникальными преимуществами, которые делают их оптимальными для точного позиционирования и предотвращения вращения:

• Высочайший уровень точности позиционирования: Цапфовый конец, точно входящий в соответствующее отверстие или паз, обеспечивает исключительно точное взаимное расположение деталей. Это делает DIN 915 идеальным выбором для прецизионных механизмов и устройств.
• Надежное предотвращение вращения и сдвига: Цапфа, работающая в паре с отверстием или пазом, является чрезвычайно эффективным способом предотвратить как вращение, так и линейный сдвиг деталей. Это обеспечивает стабильность и надежность соединения в условиях динамических нагрузок и вибраций.
• Эффект шпоночного соединения: Использование цапфы в пазу позволяет создавать аналог шпоночного соединения, что делает DIN 915 пригодными для передачи небольших крутящих моментов или фиксации положения валов.
• Скрытое и заподлицо устанавливаемое крепление: Бесголовочная конструкция обеспечивает эстетичное и безопасное соединение.
• Компактность крепежного узла.
• Удобство монтажа внутренним шестигранником в труднодоступных местах.
• Доступность в различных материалах и классах прочности.

Применение винтов DIN 915 (с цапфовым концом и внутренним шестигранником):

Винты DIN 915 находят широкое применение в областях, где ключевым является точное позиционирование и предотвращение вращения деталей:

• Машиностроение и станкостроение (прецизионное оборудование):
  • Точное позиционирование деталей станков: Фиксация положения подвижных столов, направляющих, упоров, обеспечивая точность обработки.
  • Передача небольших крутящих моментов: Использование в качестве аналога шпонки для соединения валов с шестернями, шкивами, где нужна точная передача вращения без проскальзывания.
  • Фиксация деталей, требующих предотвращения вращения: Например, фиксация ручек управления, рычагов в заданном положении.
• Приборостроение и точная механика (оптические и измерительные приборы):
  • Точное позиционирование линз, призм и других оптических элементов: Обеспечение правильной ориентации и фиксации оптических элементов для достижения высокой точности приборов.
  • Фиксация шкал и указателей: Точная установка шкал, указателей на измерительных приборах, обеспечивая точность отсчета.
  • Стопорение прецизионных механизмов, где важна фиксация от сдвига: Например, в часовых механизмах, прецизионных датчиках.
• Робототехника и автоматизация:
  • Точное позиционирование датчиков и исполнительных механизмов: Обеспечение правильного положения датчиков, камер, манипуляторов роботов для выполнения точных операций.
  • Соединение элементов кинематических пар: В местах, где требуется точная фиксация и предотвращение люфта в сочленениях роботов и автоматизированных устройств.
• Медицинское оборудование (диагностическое и хирургическое оборудование):
  • Точное позиционирование элементов регулировки на медицинских приборах: Обеспечение четкой и надежной фиксации регуляторов, где точность настройки критически важна.
  • Фиксация компонентов, требующих предотвращения вращения или сдвига в медицинских устройствах.
• Авиационная и космическая техника (прецизионные системы):
  • Точное позиционирование датчиков, сенсоров и компонентов авионики: Обеспечение надежной фиксации и исключение возможности смещения в условиях вибраций и перегрузок.
  • Соединение элементов прецизионных механизмов аэрокосмической техники.

Как выбрать винты DIN 915 (с цапфовым концом и внутренним шестигранником):

При выборе винтов DIN 915 необходимо учитывать следующие факторы:

• Необходимость точного позиционирования и предотвращения вращения: DIN 915 является оптимальным выбором, когда точность взаимного расположения деталей и надежное предотвращение их вращения или сдвига являются ключевыми требованиями.
• Наличие отверстия или паза под цапфу: DIN 915 требует наличия отверстия или паза в сопрягаемой детали для корректной работы цапфового конца. Диаметр и глубина отверстия/паза должны соответствовать размерам цапфы винта.
• Нагрузка и вибрации: Выбирайте класс прочности стали, исходя из ожидаемых нагрузок и вибраций. Классы 14H или 22H подходят для большинства применений, классы 33H или 45H – для более тяжелых условий.
• Материал сопрягаемых деталей: Убедитесь, что материал винта совместим с материалом соединяемых деталей, особенно в отношении коррозионной стойкости и прочности.
• Материал винта: Сталь (с покрытием) для стандартных применений, нержавеющая сталь – для влажных или агрессивных сред.
• Размеры (диаметр и длина): Подбирайте диаметр и длину резьбы, исходя из размеров соединяемых деталей и необходимой глубины затягивания. Особое внимание обратите на размеры цапфы (диаметр и длина) и соответствие размерам отверстия или паза в сопрягаемой детали.
• Тип привода (внутренний шестигранник): DIN 915 всегда использует внутренний шестигранник. Убедитесь, что у вас есть подходящий инструмент для монтажа.

Стандарты, связанные с DIN 915:

DIN 915 является частью семейства стандартов DIN, определяющих установочные винты с внутренним шестигранником и различными формами концов:

• DIN 913: Установочные винты с плоским концом и внутренним шестигранником. Универсальный тип для фиксации и стопорения на плоских поверхностях.
• DIN 914: Установочные винты с заостренным концом и внутренним шестигранником. Для максимально надежной фиксации от проворачивания, особенно в условиях вибраций.
• DIN 916: Установочные винты с коническим концом и внутренним шестигранником. Для самоцентрирования и фиксации в V-образных пазах или на конических поверхностях, а также для фиксации под углом.
• ISO 4028: Международный стандарт ISO, аналог DIN 915. ISO 4028 определяет установочные винты с цапфовым концом и внутренним шестигранником. DIN 915 и ISO 4028 в целом взаимозаменяемы.
• DIN EN ISO 4028: Современное обозначение, подчеркивающее соответствие обоим стандартам.

Размеры винтов DIN 915: Диапазон

Диапазон размеров DIN 915 аналогичен DIN 913 и DIN 914 по диаметрам резьбы, но включает дополнительные параметры, касающиеся цапфового конца:

• Диаметры резьбы (М): Стандартно от M2 до M24. Наиболее распространенные: M3, M4, M5, M6, M8, M10, M12.

• Длины винтов (L): Для каждого диаметра резьбы предусмотрен стандартизованный ряд длин. Диапазон зависит от диаметра. Примеры диапазонов длин (могут варьироваться):

  • M3: от 6 мм до 20 мм
  • M4: от 8 мм до 25 мм
  • M6: от 10 мм до 30 мм
  • M8: от 12 мм до 40 мм
  • M10: от 16 мм до 50 мм

• Размеры цапфы (диаметр и длина): Размеры цапфы (диаметр цапфы d_p, длина цапфы l_p) стандартизованы для каждого диаметра резьбы в DIN 915 (и ISO 4028). При выборе винта DIN 915, необходимо обязательно проверять эти размеры на соответствие размерам отверстия или паза в сопрягаемой детали. Для получения точных значений необходимо обратиться к таблицам размеров стандарта или в каталогах производителей. Приблизительные соотношения:

  • Для M4: Диаметр цапфы d_p ≈ 2 мм, длина цапфы l_p ≈ 2 мм
  • Для M6: Диаметр цапфы d_p ≈ 3 мм, длина цапфы l_p ≈ 3 мм
  • Для M8: Диаметр цапфы d_p ≈ 4 мм, длина цапфы l_p ≈ 4 мм

• Размеры внутреннего шестигранника: Стандартизованы, аналогично DIN 913 и DIN 914 для соответствующих диаметров.

  • M4: Размер "под ключ" s = 2 мм
  • M6: Размер "под ключ" s = 3 мм
  • M8: Размер "под ключ" s = 4 мм

• Шаг резьбы: Метрическая резьба крупного шага (ISO 261, ISO 262). Примеры шага:

  • M4 x 0.7 мм
  • M6 x 1.0 мм
  • M8 x 1.25 мм

Обозначение размеров:

Обозначение размеров винтов DIN 915 включает тип стандарта, диаметр резьбы, длину, материал и класс прочности (для стальных):

DIN 915 M d x L - Материал - Класс прочности

или (современное обозначение DIN EN ISO 4028):

DIN EN ISO 4028 M d x L - Материал - Класс прочности

или

ISO 4028 M d x L - Материал

Пример обозначения:

DIN 915 M6 x 25 - A2

Это означает винт DIN 915 с метрической резьбой диаметром 6 мм, длиной 25 мм, изготовленный из нержавеющей стали марки A2, с цапфовым концом и внутренним шестигранником.

Где найти подробную информацию о размерах:

Для получения исчерпывающих данных о размерах, включая размеры цапфы, размеры внутреннего шестигранника, точные длины, шаги резьбы, длину резьбовой части и другие параметры винтов DIN 915, особое внимание обратите на размеры цапфы (диаметр и длина) и их соответствие отверстию/пазу в сопрягаемой детали. Рекомендуется обращаться к:

• Официальному тексту стандарта ISO 4028 (или DIN EN ISO 4028, или DIN 915 для исторической справки): Для современных применений следует использовать стандарт DIN EN ISO 4028 или ISO 4028. Официальный документ является первоисточником точной информации и содержит подробные таблицы размеров для всех параметров винтов, включая размеры цапфы и внутреннего шестигранника, допуски и технические требования.
• Каталогам производителей крепежа: Каталоги производителей крепежа являются лучшим источником практической информации о доступных размерах, материалах, классах прочности и полных технических характеристиках винтов DIN 915 (и DIN EN ISO 4028). В каталогах обычно приводятся подробные таблицы размеров и чертежи, часто с указанием размеров цапфы, внутреннего шестигранника и соответствующих инструментов.
• Онлайн-справочникам и базам данных по крепежу: Существует много онлайн-ресурсов, предоставляющих справочные данные по стандартам крепежа, включая DIN 915 и DIN EN ISO 4028. Проте, для ответственных применений, всегда проверяйте информацию по официальным стандартам или каталогам производителей, особенно размеры цапфы, внутреннего шестигранника и класс прочности.

Важно: При выборе винтов DIN 915, особенно для ответственных применений, критически важными являются класс прочности, материал, соответствие размеров цапфы отверстию или пазу, и соответствие размера внутреннего шестигранника вашему инструменту. Всегда тщательно проверяйте точные размеры и технические характеристики в официальной документации или каталогах производителей, уделяя особое внимание этим ключевым параметрам. Диаметр и длина резьбы, тип покрытия и общие требования к применению также являются важными факторами.
