Винты DIN 965

DIN 965 – это стандарт, определяющий размеры и характеристики винтов с потайной головкой и прямым шлицем Phillips (крестообразным). Винты DIN 965 широко используются в различных отраслях промышленности и в быту, когда необходимо получить соединение вровень с поверхностью материала, обеспечивая эстетичный и функциональный результат.

Основные характеристики винтов DIN 965:

• Тип головки: Потайная. Головка имеет коническую форму, которая позволяет ей полностью углубляться в подготовленное отверстие, создавая плоскую поверхность соединения. Угол конуса головки обычно 90 градусов.
• Тип привода: Крестообразный шлиц Phillips (PH). Предназначен для использования отверток или бит Phillips. Шлиц Phillips является самоцентрирующимся и обеспечивает эффективную передачу крутящего момента при закручивании.
• Резьба: Метрическая резьба, как правило, полная резьба (резьба на всю длину стержня). Стандартные шаги резьбы: крупный шаг (по умолчанию) и мелкий шаг (доступны реже, по запросу).
• Материалы: Винты DIN 965 изготавливаются из различных материалов, среди которых наиболее распространенные:
  • Сталь: Обычно углеродистая сталь классов прочности 4.8 или 5.8. Для защиты от коррозии применяют покрытия, такие как цинкование (оцинковка).
  • Нержавеющая сталь: Чаще всего марки A2 (AISI 304) или A4 (AISI 316). Обеспечивают превосходную коррозионную стойкость.

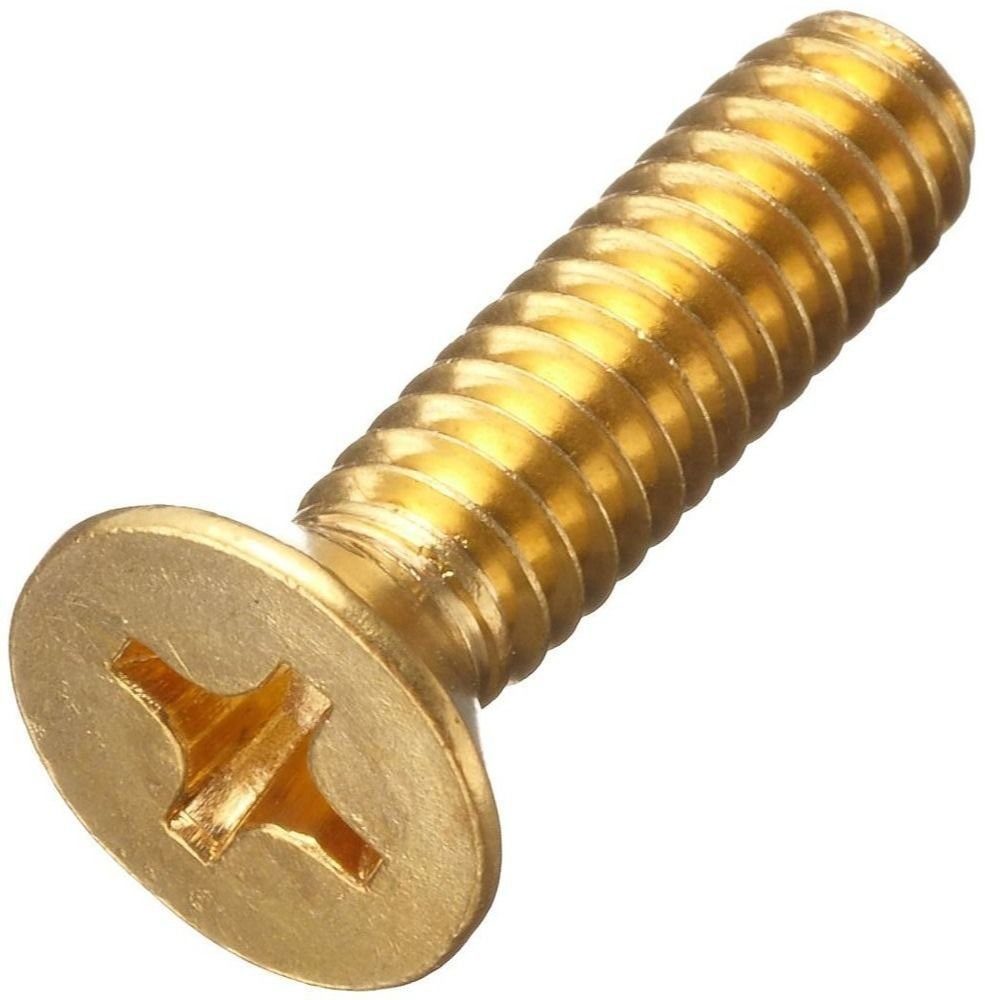

  • Латунь: Используется для применений, где требуется хорошая коррозионная стойкость и электропроводность, а также для декоративных целей.
  • Пластик (полиамид, нейлон и другие): Применяются для случаев, когда важны диэлектрические свойства, легкость, или устойчивость к определенным химическим веществам, а также отсутствие металлических частей.
• Размеры: Стандарт DIN 965 охватывает широкий диапазон размеров, включая диаметры резьбы от M1.6 до M10 и различные длины, зависящие от диаметра резьбы.

Преимущества винтов DIN 965:

• Соединение вровень: Главное преимущество – возможность создать соединение, где головка винта полностью утоплена в материал, образуя гладкую, ровную поверхность. Это важно с эстетической точки зрения и с точки зрения безопасности (отсутствие выступающих частей).
• Эстетичный вид: Потайные головки создают аккуратный и профессиональный вид соединения, особенно важный для лицевых поверхностей изделий.
• Удобство монтажа: Крестообразный шлиц Phillips является распространенным и удобным для использования с разнообразными инструментами.
• Надежность соединения: Потайные головки, правильно установленные в подготовленное отверстие, обеспечивают надежное и прочное соединение деталей.
• Широкая доступность и стандартизация: Винты DIN 965 являются широко распространенными крепежными элементами, что обеспечивает легкость их приобретения и взаимозаменяемость.

Применение винтов DIN 965:

Винты DIN 965 применяются в разнообразных областях, где необходимо потайное крепление, в частности:

• Мебельное производство: Сборка мебели, особенно корпусной мебели, где важно получить гладкие, незаметные соединения на видимых поверхностях. Крепление фурнитуры, столешниц, фасадов.
• Приборостроение и электроника: Крепление панелей приборов, корпусов электронных устройств, декоративных панелей, лицевых поверхностей устройств, где требуется эстетичный вид.
• Производство бытовой техники: Сборка корпусов бытовой техники, панелей управления, где необходимо скрыть крепеж и обеспечить гладкую поверхность.
• Автомобилестроение (внутренняя и внешняя отделка): Крепление элементов внутренней отделки салона, декоративных панелей, элементов кузова, где важна аэродинамика и внешний вид.
• Офисная техника: Сборка принтеров, сканеров, компьютеров и другой офисной техники, где нужно скрыть крепеж и обеспечить аккуратный вид.
• Рекламные конструкции и выставочное оборудование: Монтаж рекламных щитов, вывесок, выставочных стендов, где эстетика соединения имеет важное значение.
• Строительство (отделочные работы): Крепление гипсокартонных плит, пластиковых панелей, декоративных элементов, где требуется потайное крепление для последующей отделки.
• DIY (сделай сам) и ремонтные работы: Широко используются в бытовых ремонтных работах, сборке различных конструкций, где нужно скрыть крепеж и получить ровную поверхность.

Как выбрать винты DIN 965:

При выборе винтов DIN 965 необходимо учитывать следующие параметры:

• Материал: Выберите материал в зависимости от условий эксплуатации (влажность, коррозионная среда, температурный режим, необходимость диэлектрических свойств) и требований к прочности.
• Диаметр и длина: Подберите диаметр и длину резьбы, соответствующие толщине соединяемых деталей, необходимой глубине завинчивания и толщине материала, в который утапливается головка. Важно правильно подобрать длину, чтобы обеспечить надежное соединение и полное потайное установление головки.
• Тип резьбы: Обычно используется метрическая резьба крупного шага, но при необходимости можно выбрать винты с мелким шагом.
• Покрытие (при необходимости): Для защиты от коррозии, особенно при использовании в условиях повышенной влажности или на открытом воздухе, рекомендуется выбирать винты с защитным покрытием (например, оцинкованные).
• Угол потайной головки: Стандартный угол – 90 градусов, убедитесь, что подготовленное отверстие соответствует этому углу для правильного потайного установления.

Стандарты, связанные с DIN 965:

• ISO 7046-2: Международный стандарт ISO, который является аналогом DIN 965 и обычно считается взаимозаменяемым. ISO 7046-2 определяет винты с потайной головкой и крестообразным шлицем Phillips типа H.
• ГОСТ 17475-80: СНГ стандарт ГОСТ, описывающий винты с потайной головкой и крестообразным шлицем, близок к DIN 965, но может иметь незначительные отличия. ГОСТ 17475-80 может иметь разные типы крестообразных шлицов, включая тип Phillips.

Подведение итогов:

Винты DIN 965 – это популярные и эффективные крепежные элементы, позволяющие создавать потайные, эстетичные и надежные соединения. Благодаря широкому выбору размеров, материалов и доступности, они являются отличным выбором для разнообразных применений, где важен как функционал, так и внешний вид соединения.

Размеры винтов DIN 965: Диапазон и Характеристики

Стандарт DIN 965 охватывает широкий диапазон размеров, чтобы удовлетворить потребности разнообразных применений. Размеры винтов DIN 965 определяются двумя основными параметрами: диаметром резьбы (M) и длиной винта (L).

Диаметры резьбы (М):

DIN 965 стандартизирует диаметры резьбы в метрической системе. Наиболее распространенные диаметры резьбы для винтов DIN 965 включают:

• M1.6
• M2
• M2.5
• M3
• M3.5
• M4
• M5
• M6
• M8
• M10

Некоторые производители могут также предлагать винты DIN 965 в диаметрах M1 и M12, но они менее распространены и могут быть доступны не во всех материалах и длинах.

Длина винта (L):

Длина винта DIN 965 измеряется от нижней поверхности головки (опорной поверхности) до конца стержня. Диапазон доступных длин зависит от диаметра резьбы. В целом, для каждого диаметра резьбы DIN 965 предусматривает набор стандартных длин.

Вот пример диапазона длин для некоторых популярных диаметров (этот диапазон может варьироваться в зависимости от производителя и материала):

• M1.6: Длины от 3 мм до 16 мм
• M2: Длины от 3 мм до 20 мм
• M2.5: Длины от 4 мм до 25 мм
• M3: Длины от 4 мм до 40 мм
• M4: Длины от 5 мм до 50 мм
• M5: Длины от 6 мм до 60 мм
• M6: Длины от 8 мм до 80 мм
• M8: Длины от 10 мм до 100 мм
• M10: Длины от 12 мм до 120 мм

Шаг резьбы:

Для винтов DIN 965, как правило, используется метрическая резьба крупного шага (в соответствии со стандартами ISO 261 и ISO 262). Например:

• Для M3 резьбы шаг обычно составляет 0.5 мм.
• Для M4 резьбы шаг обычно составляет 0.7 мм.
• Для M6 резьбы шаг обычно составляет 1.0 мм.

Мелкий шаг резьбы (например, для увеличения прочности соединения или специальных применений) менее распространен, но может быть доступен по запросу для некоторых диаметров.

Обозначение размеров:

Размеры винтов DIN 965 обычно обозначаются следующим образом:

DIN 965 M d x L - Материал

Где:

• DIN 965 – обозначение стандарта.
• M d – диаметр резьбы (например, M3, M4, M5).
• L – длина винта в миллиметрах (например, 10, 12, 16).
• Материал – обозначение материала (например, сталь, нержавеющая сталь A2, A4).

Пример обозначения:

DIN 965 M4 x 20 - A2

Это означает винт DIN 965 с диаметром резьбы 4 мм, длиной 20 мм, изготовленный из нержавеющей стали A2.

Где найти подробную информацию о размерах:

Для получения полной информации обо всех доступных размерах винтов DIN 965, включая точные длины для каждого диаметра, шаги резьбы, размеры головок и другие параметры, рекомендуется обращаться к:

• Официальному стандарту DIN 965: Оригинальный документ стандарта содержит полные таблицы размеров и технические характеристики.
• Каталогам производителей крепежа: Ведущие производители крепежных элементов, как правило, публикуют подробные каталоги своей продукции, включая таблицы размеров для DIN 965.
• Онлайн-справочникам и таблицам размеров: В интернете есть много онлайн-ресурсов, предоставляющих справочную информацию о стандартах крепежа, включая размеры DIN 965.

Важно: При выборе винтов DIN 965 всегда проверяйте точные размеры в технической документации или каталогах производителя, особенно если ваш проект имеет специфические требования к размерам крепежа.
