Винты DIN 7984

DIN 7984 – Винты с цилиндрической низкой головкой и внутренним шестигранником (Cylinder Head Screws with low head and hexagon socket)

DIN 7984 – это стандарт, определяющий размеры и характеристики винтов с цилиндрической низкой головкой и внутренним шестигранником (Inbus). Главной особенностью винтов DIN 7984 является их очень низкая цилиндрическая головка по сравнению со стандартными цилиндрическими винтами (например, DIN 912). Эта особенность делает их идеальными для применений, где требуется минимальная высота головки и потайной или полупотайной монтаж, а также в условиях ограниченного пространства над головкой винта.

Ключевая особенность DIN 7984: Очень низкая цилиндрическая головка

Основным отличием стандарта DIN 7984 является чрезвычайно низкая цилиндрическая головка. По сравнению с DIN 912 и даже DIN 6912, головка DIN 7984 имеет значительно уменьшенную высоту. Это позволяет:

• Уменьшить общий профиль соединения: Снизить высоту выступающих частей, что важно в компактных механизмах и устройствах.
• Получить полупотайной или почти потайной монтаж: При использовании подходящего зенкования отверстия, головку винта можно утопить практически заподлицо с поверхностью материала, обеспечивая более гладкий внешний вид.
• Использовать в ограниченном пространстве: Применять винты там, где вертикальное пространство над головкой винта крайне ограничено.

Основные характеристики винтов DIN 7984:

• Тип головки: Цилиндрическая, очень низкая (Extra Low Cylinder Head или Flat Cylinder Head) с внутренним шестигранником. Форма головки - плоский цилиндр с минимальной высотой и внутренним шестигранником.
• Тип привода: Внутренний шестигранник (Hexagon Socket, Inbus). Форма углубления в головке винта – шестигранник. Для монтажа требуется шестигранный ключ или бита соответствующего размера. Внутренний шестигранник является эффективным приводом даже для винтов с низкой головкой, обеспечивая хороший крутящий момент.
• Резьба: Метрическая резьба по стандартам ISO 261 и ISO 262. Как правило, используется полная резьба, идущая по всей длине стержня. Стандартный шаг резьбы – крупный.
• Материалы: Винты DIN 7984 изготавливаются из различных материалов:

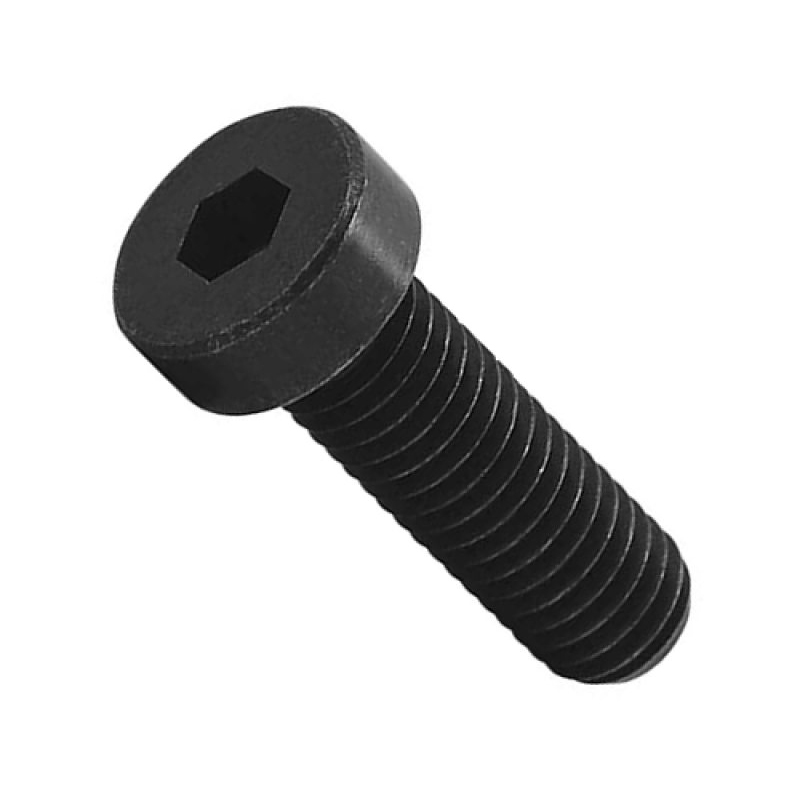

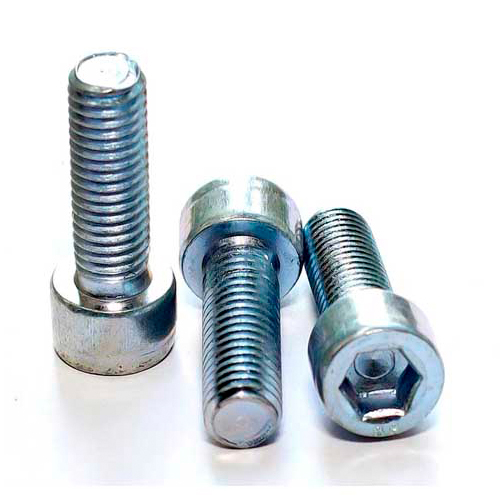

  • Сталь: Углеродистая сталь различных классов прочности (чаще 8.8 и 10.9, реже 12.9). Стальные винты обычно имеют защитное покрытие от коррозии, например, цинкование (гальваническое). Класс прочности указывает на механические свойства стали.

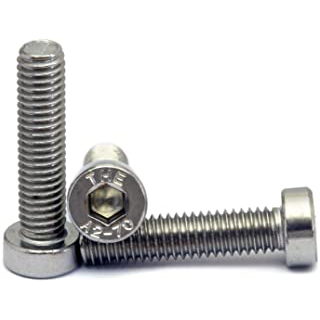

  • Нержавеющая сталь: Наиболее часто используются аустенитные нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316). Нержавеющие стали обеспечивают высокую коррозионную стойкость.
• Размеры: Стандарт DIN 7984 охватывает диаметры резьбы от M3 до M12. Диапазон длин зависит от диаметра резьбы. Размеры головок (диаметр и высота) также стандартизованы и отличаются от других стандартов цилиндрических винтов.

Преимущества винтов DIN 7984 (с очень низкой цилиндрической головкой):

Винты DIN 7984 обладают рядом уникальных преимуществ, обусловленных их сверхнизкой головкой:

• Минимальная высота головки: Главное преимущество – экстремально низкий профиль головки. Это позволяет создавать соединения с минимальной высотой выступающих элементов, что важно для компактных конструкций.
• Полупотайной или почти потайной монтаж: При использовании зенкования, головка винта может быть утоплена почти заподлицо с поверхностью, улучшая эстетику и безопасность, устраняя выступающие элементы.
• Идеальны для ограниченного пространства: Превосходно подходят для применений, где вертикальное пространство над головкой винта крайне ограничено, например, в тонких корпусах, панелях, направляющих.
• Эстетичный и аккуратный вид: Низкий профиль головки обеспечивает более гладкое и аккуратное соединение, что важно для внешнего вида изделия, особенно в видимых частях конструкций.
• Снижение риска зацепиться за выступающие части: Уменьшенная высота головки снижает вероятность зацепиться одеждой или другими элементами за выступающие части крепежа, что важно для безопасности и удобства использования.
• Внутренний шестигранник для надежного затягувания: Внутренний шестигранник, несмотря на низкую головку, обеспечивает достаточный крутящий момент для надежного соединения.

Применение винтов DIN 7984 (с очень низкой цилиндрической головкой):

Винты DIN 7984 специализированы для применений, где критически важны минимальный профиль и компактность:

• Электроника и приборостроение: Крепление компонентов в тонких корпусах электронной аппаратуры, панелях управления, приборах, где важна компактность и эстетика.
• Производство плоских панелей и экранов: Крепление рамок, защитных стекол, тонких панелей дисплеев, где выступающие головки винтов недопустимы.
• Мебельное производство (тонкие панели, направляющие): Крепление тонких декоративных панелей, направляющих в выдвижных механизмах, где требуется минимальный зазор и плоская поверхность.
• Производство светильников и осветительного оборудования: Крепление элементов тонких светильников, светодиодных панелей, где важен плоский профиль и эстетика.
• Медицинское оборудование (компактные устройства): Сборка малогабаритных медицинских приборов и устройств, где требуется компактность и гладкие поверхности.
• Робототехника (сенсоры, датчики, малогабаритные механизмы): Крепление сенсоров, датчиков, малогабаритных исполнительных механизмов, где важны минимальные габариты и точный монтаж.
• Моделирование и прототипирование: Сборка моделей, прототипов, макетов, где важна имитация реальных конструкций с минимальными выступающими элементами.

Как выбрать винты DIN 7984 (с очень низкой цилиндрической головкой):

При выборе винтов DIN 7984 следует учитывать следующие факторы:

• Материал: Выбор материала зависит от условий эксплуатации. Для стандартных внутренних применений – сталь с покрытием. Для коррозийных сред – нержавеющая сталь (A2/A4). Учитывайте требования к прочности. Винты DIN 7984, из-за низкой головки, обычно не предназначены для экстремально высоких нагрузок, поэтому классы прочности 8.8 или 10.9 являются наиболее распространенными.
• Диаметр и длина резьбы: Подбирайте диаметр и длину, исходя из толщины соединяемых деталей и необходимой прочности соединения.
• Необходимость потайного монтажа: Если требуется потайной монтаж, учитывайте размеры головки DIN 7984 и подберите подходящее зенкование для отверстия.
• Ограничение по высоте головки: Основной фактор выбора DIN 7984 – необходимость минимизации высоты головки. Убедитесь, что сверхнизкая головка DIN 7984 подходит для вашего приложения по высоте.
• Тип головки и привода: DIN 7984 всегда имеет цилиндрическую очень низкую головку и внутренний шестигранник. Убедитесь, что эти характеристики соответствуют требованиям вашей конструкции.
• Покрытие (для стальных): При необходимости выбирайте оцинкованные или другие гвинти с защитным покрытием для предотвращения коррозии.

Стандарты, связанные с DIN 7984:

• ISO 7984: Международный стандарт ISO, идентичный DIN 7984. ISO 7984 определяет винты с цилиндрической низкой головкой и внутренним шестигранником. DIN 7984 и ISO 7984 полностью взаимозаменяемы.
• DIN EN ISO 7984: Полное обозначение, подчеркивающее соответствие как DIN, так и ISO стандартам.
• ГОСТ 11738-84 (частично): Стандарт СНГ ГОСТ 11738-84 описывает винты с цилиндрической головкой и внутренним шестигранником, и частично охватывает размеры, близкие к DIN 7984, но не полностью идентичен ему, особенно в части высоты головки. При использовании в регионах СНГ можно ориентироваться на ГОСТ 11738-84, но следует проверять соответствие размеров головки требованиям DIN 7984, если важен именно низкий профиль.

Размеры винтов DIN 7984: Диапазон

Диапазон размеров DIN 7984 включает диаметры от M3 до M12 и соответствующие длины, с акцентом на компактность:

• Диаметры резьбы (М): Стандартно от M3 до M12. Наиболее распространены диаметры: M3, M4, M5, M6, M8, M10, M12. Диаметры более M12 не стандартизованы в DIN 7984, что отражает их применение в основном в прецизионной технике и электронике.

• Довжины винтов (L): Для каждого диаметра резьбы предусмотрен стандартизованный ряд длин. Диапазон длин, как правило, короче, чем для стандартных цилиндрических винтов, что также обусловлено применением в компактных устройствах. Примеры диапазонов длин (могут варьироваться):

  • M3: от 4 мм до 20 мм
  • M4: от 5 мм до 25 мм
  • M5: от 6 мм до 30 мм
  • M6: от 8 мм до 35 мм
  • M8: от 10 мм до 40 мм
  • M10: от 12 мм до 50 мм
  • M12: от 16 мм до 60 мм

• Размеры головки (для понимания габаритов): Размеры очень низкой цилиндрической головки (диаметр головки dk, высота головки k) строго стандартизованы для каждого диаметра резьбы в DIN 7984 и значительно меньше, чем у других стандартов цилиндрических винтов (DIN 912, DIN 6912). Для получения точных значений необходимо обратиться к таблицам размеров стандарта или в каталогах производителей. Приблизительные сравнения высоты головки (k, макс.):

  • M6: DIN 912 (стандартная) - 6 мм, DIN 6912 (низкая) - 2.8 мм, DIN 7984 (очень низкая) - 1.5 мм
  • M8: DIN 912 (стандартная) - 8 мм, DIN 6912 (низкая) - 4 мм, DIN 7984 (очень низкая) - 2 мм

  Точные размеры головки для каждого диаметра можно найти в таблицах размеров стандарта DIN 7984 (ISO 7984).

• Крок різьби: Метрическая різьба большого шага, согласно ISO 261 и ISO 262. Примеры шага:

  • M3 x 0.5 мм
  • M6 x 1.0 мм
  • M10 x 1.5 мм

Обозначение размеров:

Обозначение размеров винтов DIN 7984 включает тип стандарта, диаметр резьбы, длину, материал и класс прочности (для стальных):

DIN 7984 M d x L - Матеріал - Клас міцності

или

ISO 7984 M d x L - Матеріал

или

DIN EN ISO 7984 M d x L - Матеріал - Клас міцності

Пример обозначения:

DIN 7984 M6 x 20 - A2

Это означает винт DIN 7984 с метрической резьбой диаметром 6 мм, длиной 20 мм, изготовленный из нержавеющей стали марки A2, с цилиндрической очень низкой головкой и внутренним шестигранником.

Где найти подробную информацию о размерах:

Для получения исчерпывающих данных о размерах, включая размеры головки (особенно высоту!), точные длины, шаги резьбы, размеры внутреннего шестигранника и другие параметры винтов DIN 7984, рекомендуется обращаться к:

• Официальному тексту стандарта ISO 7984 (или DIN EN ISO 7984): Официальный документ содержит подробные таблицы размеров для всех параметров винтов, включая размеры головки (высоту!), допуски и технические требования. Обратите особое внимание на таблицы размеров головки, так как именно высота головки является ключевой характеристикой DIN 7984.
• Каталогам производителей крепежа: Каталоги производителей крепежа – лучший источник информации о доступных размерах, материалах, покрытиях и полных технических характеристиках винтов DIN 7984. В каталогах обычно приводятся подробные таблицы размеров и чертежи, часто с указанием высоты головки в сравнении с другими стандартами.
• Онлайн-справочникам и базам данных по крепежу: Существует множество онлайн-ресурсов, предоставляющих справочные данные по стандартам крепежа, включая DIN 7984. Проте, для ответственных применений, рекомендуется всегда перепроверять информацию по официальным стандартам или каталогам производителей, особенно размеры головки.

Важно: При выборе винтов DIN 7984, особенно для ответственных применений, ключевым параметром является высота головки. Всегда ретельно проверяйте точные размеры и технические характеристики в официальной документации или каталогах производителей, уделяя особое внимание высоте головки. Материал и класс прочности также важны, но именно минимальная высота головки определяет уникальность и область применения DIN 7984.
