Шайбы упорные быстросъёмные DIN 6799

Кольца стопорные DIN 6799: Описание, характеристики, размеры и применение

Кольца стопорные DIN 6799, также известные как кольца E-типа, кольца лямбда-типа или кольца DIN 6799 E, представляют собой радиально устанавливаемые пружинные стопорные кольца открытого типа. Их основной функцией является фиксация деталей на валах и осях небольших диаметров в условиях ограниченного пространства и низких осевых нагрузок. DIN 6799 отличаются от других типов стопорных колец своей характерной Е-образной формой, которая обеспечивает быстрый и легкий монтаж/демонтаж без необходимости специального инструмента во многих случаях, особенно для малых размеров.

Описание и конструкция колец DIN 6799:

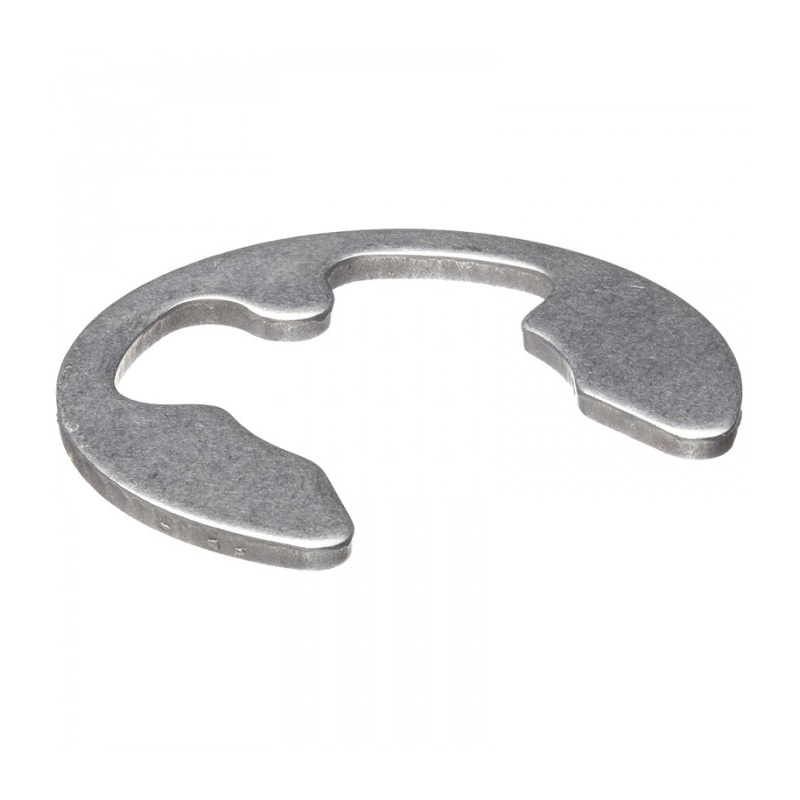

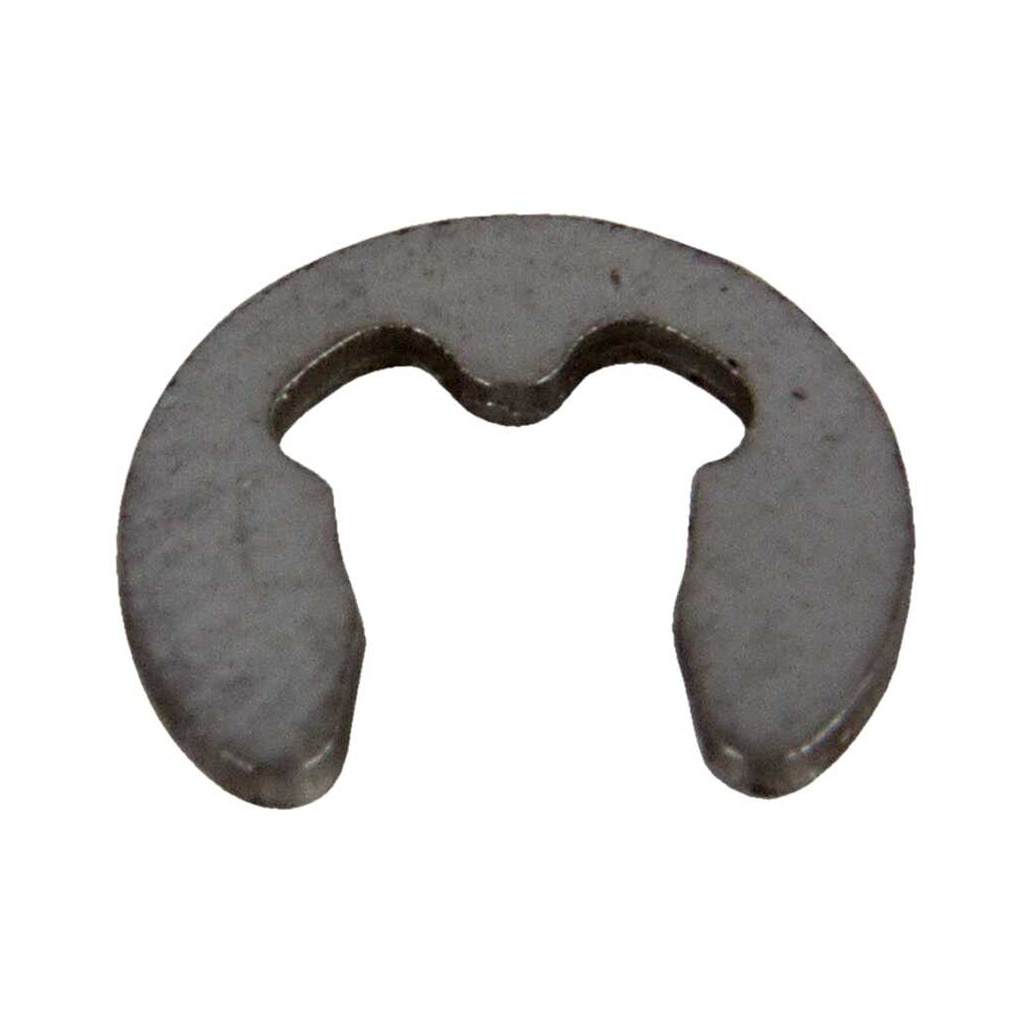

Кольцо DIN 6799 имеет характерную Е-образную форму с тремя пружинными лапками, выступающими внутрь. Конструкция кольца обеспечивает:

• Е-образная форма: Три лапки кольца обеспечивают увеличенную площадь контакта с фиксируемой деталью и валом, распределяя нагрузку более равномерно по сравнению с кольцами C-типа или U-типа.
• Пружинность: Кольцо изготавливается из пружинной стали, что обеспечивает необходимую упругость для разведения лапок при монтаже и надежное удержание в канавке вала после установки.
• Легкий монтаж и демонтаж: Благодаря открытой форме и пружинности, кольца DIN 6799 часто можно устанавливать и снимать с помощью обычной отвертки, пинцета или специального инструмента для колец E-типа, особенно для малых размеров. Это делает их удобными для серийного производства и быстрой сборки.
• Радиальный монтаж: Кольцо устанавливается в канавку на валу радиально, перпендикулярно оси вала, защелкиваясь в канавке своими внутренними лапками.

Материалы изготовления колец DIN 6799:

Кольца DIN 6799 обычно изготавливаются из:

• Пружинная сталь: Наиболее распространенный материал, обеспечивающий оптимальное сочетание пружинности, прочности и стоимости. Для защиты от коррозии стальные кольца DIN 6799 обычно подвергаются защитным покрытиям:
  • Фосфатирование и промасливание: Стандартное покрытие, обеспечивающее базовую защиту от коррозии и уменьшающее трение. Часто обозначается как "фосфатированная сталь".
  • Цинкование: Обеспечивает улучшенную защиту от коррозии, особенно во влажных условиях. Может быть гальваническое или ламеллярное цинкование. Цинк может быть пассивированным (желтый цинк, белый цинк) для дополнительной защиты и эстетичного вида.
  • Геомет® (Geomet®) или Дакромет® (Dacromet®): Высококачественные неорганические покрытия на основе цинка и алюминия, обеспечивающие отличную коррозионную стойкость, особенно в условиях агрессивных сред.
  • Никелирование: Обеспечивает защиту от коррозии и придает декоративный, блестящий вид.
• Нержавеющая сталь: Для применений, где требуется высокая коррозионная стойкость и гигиеничность. Чаще всего используется нержавеющая сталь марок A2 (AISI 304) или A4 (AISI 316). Кольца из нержавеющей стали DIN 6799 применяют в пищевой, медицинской, химической промышленности, в электронике, а также для наружного применения и во влажных средах.
• Бериллиевая бронза: Реже используется для специальных применений, где требуется немагнитность, хорошая электропроводность и коррозионная стойкость, например, в точной электронике, приборостроении, в условиях повышенных температур.

Размеры колец DIN 6799:

Размеры колец DIN 6799 стандартизованы и определяются диаметром вала (d), для которого они предназначены. Стандарт DIN 6799 охватывает диапазон диаметров валов от 1.2 мм до 12 мм. Основные размеры, указываемые в стандартах и каталогах, включают:

• d: Диаметр вала, для которого предназначено кольцо (номинальный диаметр). Этот размер является основным для идентификации кольца DIN 6799.
• d1: Внутренний диаметр кольца в свободном состоянии (диаметр круга, образованного внутренними лапками).
• d2: Внешний диаметр кольца в свободном состоянии (максимальный габаритный размер).
• h: Высота кольца (размер лапки).
• s: Толщина материала кольца.
• t: Ширина прорези в кольце (расстояние между концами лапок в свободном состоянии).

Для точного выбора размера кольца DIN 6799 необходимо обращаться к таблицам размеров, приведенным в стандарте DIN 6799 или в каталогах производителей. Таблицы содержат подробные размеры для каждого номинального диаметра вала, включая размеры кольца и размеры канавки на валу, которые также стандартизованы стандартом DIN 6799.

Стандарты, аналоги и обозначения:

• DIN 6799: Немецкий стандарт, определяющий размеры, технические требования и материал для стопорных колец Е-типа (наружных, радиального монтажа) для малых валов.
• Аналоги: В различных стандартах и каталогах производителей кольца DIN 6799 могут обозначаться как E-кольца, E-type retaining rings, лямбда-кольца, шайбы стопорные разжимные.
• ГОСТ аналогов нет. В российских стандартах прямых аналогов DIN 6799 нет, однако, во многих случаях кольца DIN 6799 используются в применениях, для которых ранее использовались стопорные шайбы по ГОСТ 9649-59 (которые являются несколько иным типом стопорения).
• Обозначение при заказе (пример): Кольцо стопорное DIN 6799 - E 3 - сталь фосфатированная (указывается стандарт, тип кольца "E", диаметр вала d = 3 мм, материал и покрытие). Часто используют обозначение DIN 6799-E (размер) (материал/покрытие).

Области применения колец DIN 6799:

Кольца DIN 6799 благодаря своим малым размерам, простоте монтажа и достаточной надежности широко применяются в различных отраслях, особенно для малонагруженных соединений в приборах и механизмах небольших размеров:

• Приборостроение и точная механика:
  • Фиксация шестерен, зубчатых колес, рычагов, осей в малогабаритных редукторах, приводах, измерительных приборах.
  • Стопорение ручек регулировки, кнопок, переключателей на панелях приборов.
  • Фиксация линз и других оптических элементов в оптических приборах.
• Электроника и электротехника:
  • Фиксация элементов на печатных платах, панелях, корпусах электронных устройств.
  • Стопорение небольших шестерен и валов в миниатюрных электродвигателях, датчиках, реле.
  • Крепление разъемов, переключателей, потенциометров на панелях.
• Бытовая техника:
  • Фиксация деталей в малогабаритной бытовой технике, электроинструментах, игрушках.
• Медицинское оборудование:
  • В некоторых видах медицинских приборов и инструментов, где требуется миниатюрность и надежность фиксации.
• Производство игрушек и моделей:
  • Широко используются в моделях, игрушках, конструкторах для фиксации осей, колес, шестерен и других деталей.
• Офисная техника:
  • В принтерах, сканерах, копировальных аппаратах для фиксации мелких деталей в механизмах подачи бумаги, приводах и других узлах.

Преимущества использования колец DIN 6799:

• Малый размер и компактность: Идеальны для применений с ограниченным пространством.
• Простота и быстрота монтажа/демонтажа: Легко устанавливаются и снимаются, часто без специального инструмента.
• Экономичность: Производство колец DIN 6799 является экономически выгодным, особенно для малых размеров.
• Достаточная надежность для малых нагрузок: Обеспечивают надежную фиксацию в условиях небольших осевых усилий.
• Стандартизация и взаимозаменяемость: Соответствие стандарту DIN 6799 гарантирует качество и взаимозаменяемость.
• Широкий выбор материалов и покрытий: Возможность выбора материала и покрытия для различных условий эксплуатации.
• Обеспечивают возможность быстрого разбора и сборки узлов.

Недостатки и ограничения колец DIN 6799:

• Ограничение по размерам: Стандарт DIN 6799 охватывает диаметры валов лишь до 12 мм.
• Ограничение по осевой нагрузке: Не подходят для применений с высокими осевыми нагрузками. Рекомендованы для статических или низких динамических нагрузок.
• Требуют точной канавки на валу: Для надежной фиксации необходима канавка соответствующих размеров, выполненная с точностью согласно DIN 6799.
• Возможность деформации при чрезмерном разведении: При монтаже следует избегать чрезмерного разведения лапок, чтобы не деформировать кольцо.
• Чувствительность к коррозии (для стальных колец без покрытия или с недостаточным покрытием).

Рекомендации по выбору и применению колец DIN 6799:

• Выбирайте размер кольца в соответствии с диаметром вала (d) и ожидаемой осевой нагрузкой. Для нагруженных соединений следует рассмотреть другие типы стопорных колец, например DIN 471 или DIN 6799 усиленной серии.
• Выбирайте материал и покрытие кольца в зависимости от условий эксплуатации: Для обычных внутренних применений подойдет сталь с фосфатным покрытием, для наружных работ или влажных сред - оцинкованная или нержавеющая сталь, для агрессивных сред - сталь с покрытием Геомет®/Дакромет® или нержавеющая сталь.
• Убедитесь в соответствии размеров канавки на валу стандарту DIN 6799 для выбранного размера кольца. Неправильно выполненная канавка может привести к ненадежной фиксации или повреждению кольца.
• При монтаже используйте соответствующий инструмент (инструмент для колец E-типа, пинцет, отвертка) для разведения лапок кольца и установки его в канавку. Не используйте чрезмерную силу.
• После монтажа убедитесь, что кольцо надежно зафиксировано в канавке и деталь надежно стопорится. Кольцо должно свободно вращаться в канавке, но не иметь осевого люфта.
• При повторном использовании кольца проверьте его на наличие деформаций и повреждений, особенно лапок. Деформированные или поврежденные кольца не рекомендуется использовать повторно.
