Винты DIN 464

DIN 464 – Винты с накатанной головкой (Knurled Thumb Screws), высокий тип

DIN 464 – это стандарт, определяющий размеры и характеристики винтов с накатанной головкой, высокого типа. Главной особенностью винтов DIN 464 является наличие накатанной (рифленой) головки, предназначенной для ручного закручивания и откручивания без использования инструментов. Высокий тип головки означает, что головка имеет большую высоту по сравнению с другими типами накатных головок, что облегчает захват и вращение пальцами. Эти винты идеально подходят для применений, где требуется частая ручная регулировка, быстрое затягивание и откручивание без инструментов, а также фиксация с небольшим усилием.

Ключевая особенность DIN 464: Накатанная головка (высокий тип)

Основным отличием стандарта DIN 464 является накатанная головка высокого типа. Накатанная поверхность головки состоит из мелких рифлений, обеспечивающих:

• Надежный захват пальцами: Рифленая поверхность увеличивает трение между пальцами и головкой, обеспечивая надежный захват даже влажными или скользкими руками.
• Удобное ручное вращение: Форма и насечка головки оптимизированы для удобного вращения пальцами, позволяя быстро и легко затягивать и откручивать винт вручную.
• Отсутствие необходимости в инструментах: Конструкция головки делает инструменты для монтажа/демонтажа ненужными, что является ключевым преимуществом для оперативных регулировок и быстрой сборки/разборки.
• Высокий тип головки: Увеличенная высота головки улучшает захват, особенно для больших диаметров резьбы, и делает вращение более удобным, чем с низкими накатными головками.

Основные характеристики винтов DIN 464:

• Тип головки: Накатанная, высокая (Knurled High Head). Головка имеет цилиндрическую форму с накатанной (рифленой) боковой поверхностью и плоской верхней поверхностью. Высокий тип головки указывает на большую высоту головки.
• Тип привода: Ручной (Thumb Screw). Закручивание и откручивание осуществляется вручную, пальцами, захватывающими накатанную поверхность головки. Инструменты не требуются.
• Форма накатки: Стандарт DIN 464 обычно предусматривает прямую накатку (straight knurling) на боковой поверхности головки. Прямая накатка обеспечивает хорошее сцепление в направлении вращения.
• Резьба: Метрическая резьба по стандартам ISO 261 и ISO 262. Обычно используется полная резьба, идущая по всей длине стержня. Стандартный шаг резьбы – крупный.
• Форма кончика стержня: Стандарт DIN 464 не определяет конкретной формы кончика стержня. Обычно кончик стержня является плоским или с небольшой фаской.
• Материалы: Винты DIN 464 изготавливаются из различных материалов:

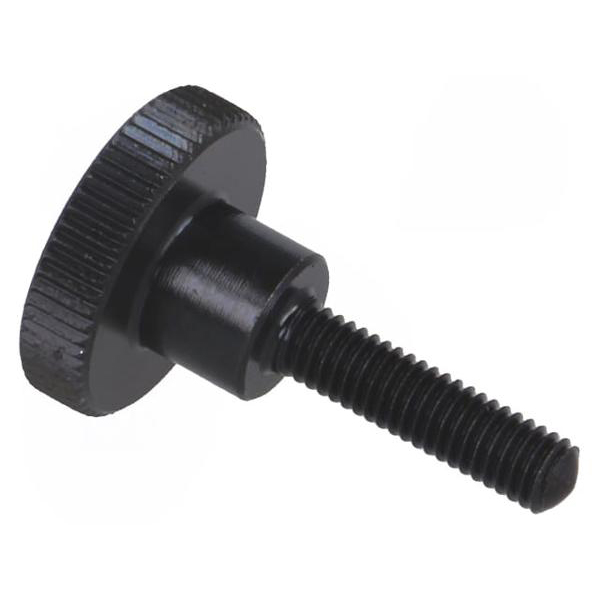

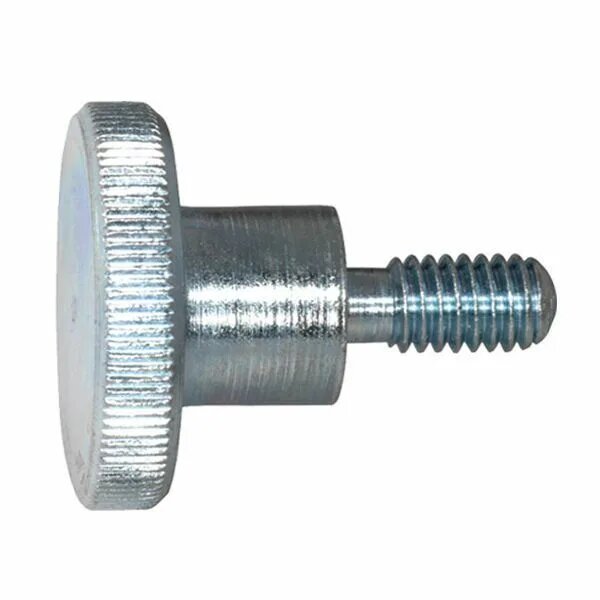

  • Сталь: Углеродистая сталь (обычно не высоких классов прочности, так как предназначены для ручного затягивания). Стальные винты могут иметь защитное покрытие от коррозии, например, цинкование (гальваническое).

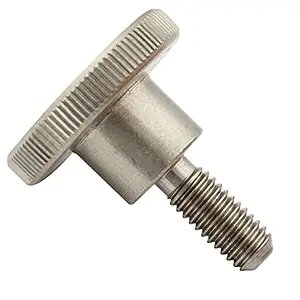

  • Нержавеющая сталь: Наиболее часто используются аустенитные нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316). Нержавеющие стали обеспечивают высокую коррозионную стойкость и гигиеничность. Нержавеющая сталь является популярным выбором для винтов с накатанной головкой благодаря эстетичному виду и долговечности.

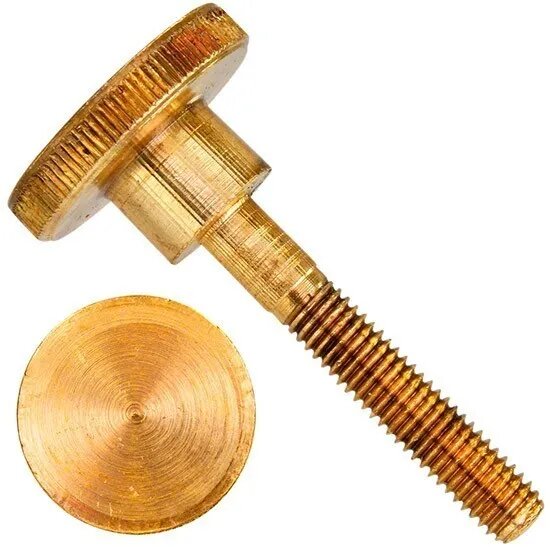

  • Латунь: Используется для декоративных целей, а также для применений, где требуются немагнитные свойства и хорошая электропроводность. Латунь также имеет приятный внешний вид и хорошо подходит для ручного вращения.
  • Алюминий: Для применений, где требуется легкость и коррозионная стойкость, особенно в портативных устройствах. Алюминиевые винты с накатанной головкой могут быть анодированы для улучшения внешнего вида и износостойкости.
  • Пластик: Для специальных применений, где требуются диэлектрические свойства, химическая стойкость или цветовое кодирование. Пластиковые винты с накатанной головкой обычно изготавливаются методом литья под давлением.
• Размеры: Стандарт DIN 464 охватывает диаметры резьбы от M2 до M20. Диапазон длин зависит от диаметра резьбы.

Преимущества винтов DIN 464 (с накатанной головкой высокого типа):

Винты DIN 464 обладают уникальными преимуществами, обусловленными их накатанной головкой высокого типа:

• Ручное закручивание и откручивание: Главное преимущество – быстрое, простое и удобное закручивание и откручивание без использования инструментов. Это экономит время и упрощает операции, особенно для частых регулировок.
• Удобство регулировки и настройки: Идеальны для применений, где требуются частые регулировки, настройки, калибровки или оперативное изменение положения элементов.
• Отсутствие необходимости в инструментах: Не нужно носить с собой инструменты для монтажа/демонтажа, что особенно удобно в полевых условиях, для портативных устройств или в бытовых применениях.
• Скорость операций: Ручное затягивание и откручивание значительно быстрее, чем использование инструментов, особенно для повторяющихся операций.
• Безопасность для поверхностей: Ручное затягивание ограничивает усилие, что снижает риск повреждения мягких материалов или срыва резьбы, что важно для деликатных устройств.
• Эстетичный вид: Накатанная головка часто имеет привлекательный внешний вид, особенно из нержавеющей стали или латуни, что делает их подходящими для видимых элементов конструкций.
• Высокий тип головки для лучшего захвата: Высокий профиль головки делает захват более удобным и надежным по сравнению с винтами с низкими накатными головками, особенно для больших диаметров резьбы.

Применение винтов DIN 464 (с накатанной головкой высокого типа):

Винты DIN 464 находят применение в разнообразных областях, где важно ручное управление крепежом:

• Приборостроение и точная механика: Регулировочные винты на приборах, измерительных устройствах, оптическом оборудовании, где требуется точная ручная настройка и фиксация.
• Медицинское оборудование: Фиксация и регулировка элементов медицинских приборов, аппаратуры, регулировка подножек и подлокотников на медицинских креслах и инвалидных колясках.
• Фото- и видеотехника: Крепление элементов штативов, осветительного оборудования, регулировка положения камер и другой аппаратуры, где требуется быстрая ручная настройка.
• Велосипеды и спортивное оборудование: Регулировка высоты сидений, руля, фиксация колес на детских велосипедах, настройка тренажеров, где требуется возможность быстрой настройки без инструментов.
• Мебельное производство (сборно-разборная, регулируемая мебель): Элементы регулировки на офисных креслах, регулируемых столах, фиксация элементов сборно-разборной мебели, позволяющая потребителям легко собирать и разбирать мебель без инструментов.
• Электроника и компьютерная техника: Фиксация съемных панелей корпусов компьютеров, устройств, регулировочные винты на лабораторном оборудовании, тестовых стендах.
• Сантехника и отопление: Регулировочные винты на вентилях, кранах, смесителях, фиксация съемных элементов сантехнического оборудования.
• Садовое оборудование и инструменты: Фиксация регулируемых элементов садовой мебели, ручного инструмента, где удобно ручное управление.
• Выставочное оборудование и рекламные конструкции: Сборка и разборка выставочных стендов, временных конструкций, где скорость монтажа и демонтажа важна.
• Бытовые устройства и инструменты: Ручки регулировки на бытовой технике, ручные зажимы, фиксаторы на различных устройствах.

Как выбрать винты DIN 464 (с накатанной головкой высокого типа):

При выборе винтов DIN 464 следует учитывать следующие факторы:

• Материал: Выбор материала зависит от условий эксплуатации и требований к внешнему виду. Для коррозионных сред – нержавеющая сталь (A2/A4). Для стандартных внутренних применений – сталь с покрытием или латунь. Для декоративных применений – латунь, полированная нержавеющая сталь или анодированный алюминий. Для специальных требований (легкость, диэлектричность) – пластик.
• Диаметр и длина резьбы: Подбирайте диаметр и длину, исходя из толщины соединяемых деталей и необходимой прочности соединения. Учитывайте, что винты с накатанной головкой обычно не предназначены для очень высоких нагрузок.
• Высота головки: DIN 464 определяет "высокий" тип головки. Если требуется меньшая высота, рассмотрите другие стандарты с накатными головками, например DIN 653 (с низкой накатанной головкой).
• Форма накатки: DIN 464 обычно предусматривает прямую накатку. Для специальных применений могут быть доступны другие формы накатки (например, алмазная накатка для лучшего поперечного сцепления).
• Внешний вид: Для видимых частей конструкций обратите внимание на материал и обработку поверхности (полированная нержавеющая сталь, латунь, анодированный алюминий, цветной пластик).
• Условия эксплуатации: Учитывайте температуру, влажность, наличие агрессивных веществ, чтобы выбрать материал с подходящей стойкостью.

Стандарты, связанные с DIN 464:

• DIN 653: Схожий стандарт DIN, определяющий винты с накатанной головкой, но с низкой головкой. DIN 653 подходит, когда требуется меньший профиль головки по сравнению с DIN 464.
• ISO 464: Международный стандарт ISO, аналогичный DIN 464. ISO 464 определяет винты с накатанной головкой высокого типа. DIN 464 и ISO 464 в целом взаимозаменяемы, хотя могут быть незначительные различия в деталях размеров и допусков.
• ГОСТ 3034-75: Стандарт СНГ ГОСТ, описывает винты-барашки (которые также имеют элементы для ручного вращения), но отличается от DIN 464 формой головки и принципом действия. ГОСТ 3034-75 не является прямым аналогом DIN 464.

Размеры винтов DIN 464: Диапазон

Диапазон размеров DIN 464 охватывает наиболее распространенные диаметры резьбы для ручного крепежа:

• Диаметры резьбы (М): Стандартно от M2 до M20. Наиболее распространенные диаметры: M3, M4, M5, M6, M8, M10, M12. Диаметры M2 и M20 менее распространены, но могут быть доступны.

• Длины винтов (L): Для каждого диаметра резьбы предусмотрен стандартизованный ряд длин. Диапазон длин зависит от диаметра. Примеры диапазонов длин (могут варьироваться):

  • M3: от 6 мм до 20 мм
  • M4: от 8 мм до 25 мм
  • M5: от 10 мм до 30 мм
  • M6: от 12 мм до 35 мм
  • M8: от 16 мм до 40 мм
  • M10: от 20 мм до 50 мм
  • M12: от 25 мм до 60 мм

• Размеры накатанной головки (для понимания габаритов): Размеры накатанной головки (диаметр головки dk, высота головки h) стандартизованы для каждого диаметра резьбы в DIN 464. Для получения точных значений необходимо обратиться к таблицам размеров стандарта или в каталогах производителей. Приблизительные соотношения:

  • Для M4: Диаметр головки dk ≈ 10 мм, высота головки h ≈ 6 мм
  • Для M6: Диаметр головки dk ≈ 14 мм, высота головки h ≈ 8 мм
  • Для M8: Диаметр головки dk ≈ 18 мм, высота головки h ≈ 10 мм

• Шаг резьбы: Метрическая резьба крупного шага, согласно ISO 261 и ISO 262. Примеры шага:

  • M3 x 0.5 мм
  • M4 x 0.7 мм
  • M6 x 1.0 мм
  • M8 x 1.25 мм

Обозначение размеров:

Обозначение размеров винтов DIN 464 включает тип стандарта, диаметр резьбы, длину и материал:

DIN 464 - M d x L - Материал

Пример обозначения:

DIN 464 - M5 x 15 - A2

Это означает винт DIN 464 с метрической резьбой диаметром 5 мм, длиной 15 мм, изготовленный из нержавеющей стали марки A2, с накатанной головкой высокого типа.

Где найти подробную информацию о размерах:

Для получения исчерпывающих данных о размерах, включая размеры накатанной головки, точные длины, шаги резьбы и другие параметры винтов DIN 464, рекомендуется обращаться к:

• Официальному тексту стандарта ISO 464 (или DIN 464): Официальный документ содержит подробные таблицы размеров для всех параметров винтов, включая размеры головок, допуски и технические требования.
• Каталогам производителей крепежа: Каталоги производителей крепежа являются лучшим источником информации о доступных размерах, материалах, покрытиях и полных технических характеристиках винтов DIN 464. В каталогах обычно приводятся подробные таблицы размеров и чертежи.
• Онлайн-справочникам и базам данных по крепежу: Существует множество онлайн-ресурсов, предоставляющих справочные данные по стандартам крепежа, включая DIN 464. Проте, для ответственных применений, рекомендуется всегда проверять информацию по официальным стандартам или каталогам производителей.

Важно: При выборе винтов DIN 464, особенно для ответственных применений, всегда тщательно проверяйте точные размеры и технические характеристики в официальной документации или каталогах производителей. Размеры накатанной головки и материал важно учитывать при проектировании соединений для обеспечения надежности, удобства использования и эстетических требований.
