Винты DIN 963

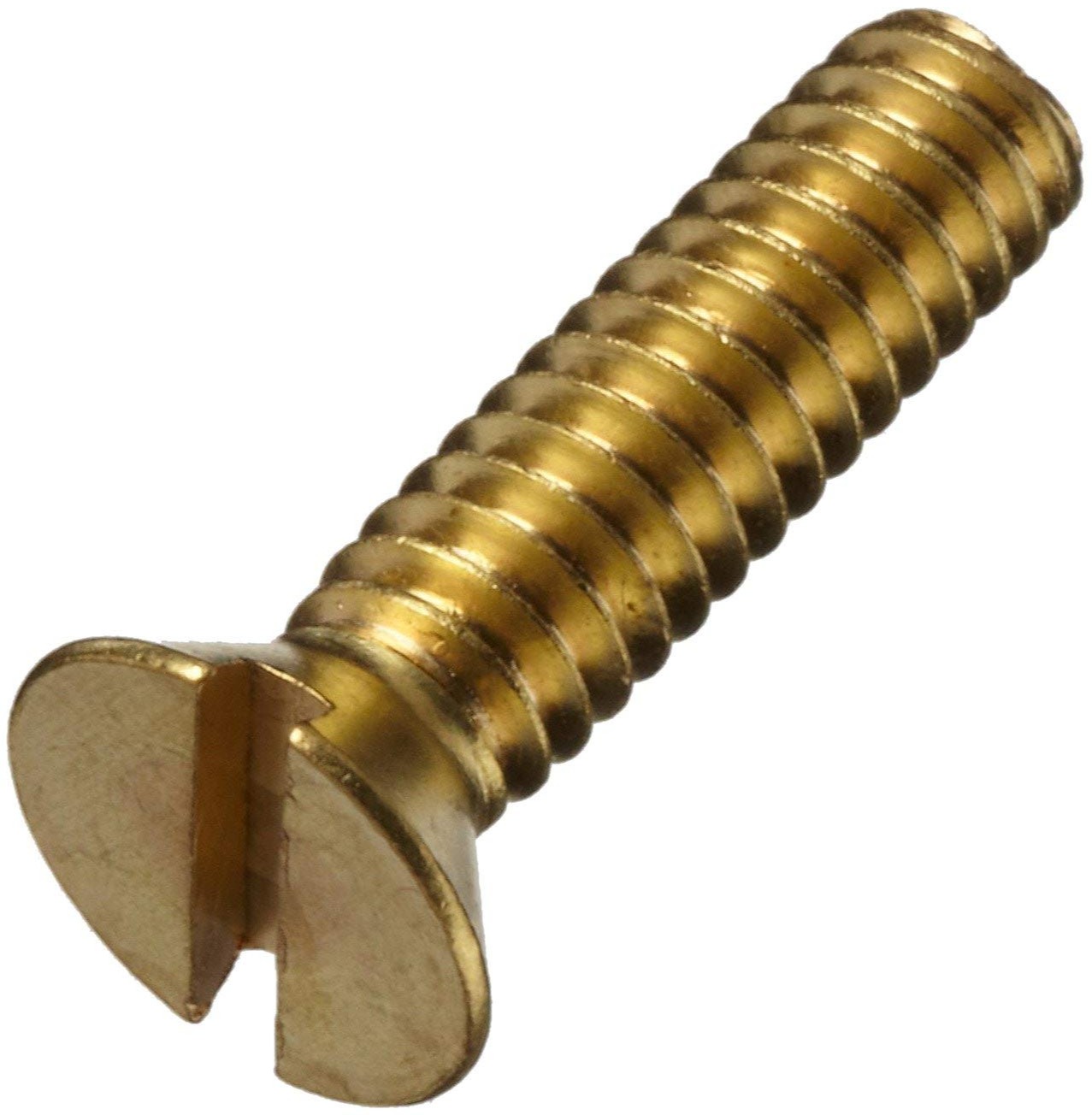

DIN 963 – Винты с потайной головкой и прямым шлицем (Screws with Countersunk Head and Slotted Drive)

DIN 963 – это стандарт, определяющий размеры и технические требования к винтам с потайной головкой и прямым шлицем. Главной особенностью винтов DIN 963 является их потайная головка, которая позволяет при установке винта в соответствующее отверстие, головке полностью скрываться в материале, создавая ровную, гладкую поверхность. Прямой шлиц на головке предназначен для закручивания винта с помощью плоской отвёртки. Винты DIN 963 широко используются в различных отраслях промышленности, где требуется эстетичное, потайное крепление, и где важна гладкая поверхность соединения.

Ключевая особенность DIN 963: Потайная головка, Прямой шлиц

Основным отличием стандарта DIN 963 является сочетание двух ключевых характеристик:

1. Потайная головка (Countersunk Head): Форма головки винта является конической, специально разработанной для установки в заранее подготовленные потайные отверстия. Потайная головка обладает следующими свойствами:
   • Установка вровень с поверхностью: После правильной установки в потайное отверстие, верхняя плоскость головки винта находится на одном уровне или ниже поверхности материала. Это обеспечивает гладкую, ровную поверхность, без выступающих частей.
   • Эстетичный вид: Потайное крепление выглядит аккуратно и эстетично, особенно важно для изделий, где внешний вид имеет значение.
   • Безопасность: Отсутствие выступающих головок уменьшает риск зацепиться одеждой, кабелями или другими элементами за крепление, повышая безопасность использования.
   • Аэродинамика и обтекаемость: Гладкая поверхность, созданная потайной головкой, может быть важна в аэродинамических конструкциях, где требуется уменьшить сопротивление воздуха.
2. Прямой шлиц (Slotted Drive): На головке винта выполнен прямой паз (шлиц), предназначенный для использования плоской отвёртки. Прямой шлиц характеризуется:
   • Простота конструкции инструмента: Для закручивания требуется простая плоская отвёртка, которая является распространенным и доступным инструментом.
   • Классический и традиционный тип привода: Прямой шлиц является одним из старейших типов приводов для винтов.
   • Возможность затягивания с небольшим крутящим моментом: Прямой шлиц, как правило, предназначен для применений, где не требуется очень высокий крутящий момент. Для высоких моментов затяжки обычно используют другие типы приводов (например, крестообразный Phillips, Pozidriv, шестигранник).

Основные характеристики винтов DIN 963:

• Тип головки: Потайная (Countersunk Head). Коническая головка, предназначенная для установки в потайные отверстия.
• Тип привода: Прямой шлиц (Slotted Drive). Прямой паз на головке для плоской отвёртки.
• Форма резьбы: Метрическая резьба по стандартам ISO 68-1 и ISO 262. Обычно используется полная резьба (нарезанная по всей длине стержня, где это возможно). Стандартный шаг резьбы – крупный.
• Материалы: Винты DIN 963 изготавливаются из различных материалов, в зависимости от требований к прочности, коррозионной стойкости и других свойств:
  • Сталь: Углеродистая сталь различных классов прочности. Для защиты от коррозии стальные винты могут иметь защитные покрытия, такие как:
    • Цинкование (гальваническое или горячее): Обеспечивает хорошую защиту от коррозии в умеренных условиях.
    • Химическое оксидирование (воронение, чернение): Придает черный цвет и обеспечивает небольшую защиту от коррозии, преимущественно для внутреннего применения.
    • Никелирование или хромирование: Декоративные покрытия с повышенной коррозионной стойкостью.
  • Нержавеющая сталь: Аустенитные нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316) очень популярны для DIN 963, поскольку они обеспечивают отличную коррозионную стойкость, что делает винты пригодными для использования на открытом воздухе, во влажных средах или в агрессивных химических условиях. Нержавеющая сталь A4 (AISI 316) обладает более высокой стойкостью к коррозии, особенно в хлоридных средах (например, морская вода).
  • Латунь: Обеспечивает хорошую коррозионную стойкость и электропроводность, часто используется в электротехнике и декоративных применениях.
  • Алюминий и алюминиевые сплавы: Легкий материал с хорошей коррозионной стойкостью, применяется там, где вес является критическим фактором.
  • Пластик (полимеры): Для применений, где требуется электроизоляция, химическая стойкость, или легкость. Обычно используются различные виды пластика, такие как полиамид (нейлон), полипропилен, ПВХ и т.д. Пластиковые винты DIN 963, как правило, имеют меньшую прочность по сравнению с металлическими.
• Размеры: Стандарт DIN 963 охватывает диаметры резьбы от M2 до M10. Диапазон длин зависит от диаметра резьбы. Угол потайной головки составляет 90°.

Преимущества винтов DIN 963 (с потайной головкой и прямым шлицем):

Винты DIN 963 обладают рядом преимуществ, обусловленных их конструкцией:

• Гладкая, ровная поверхность соединения: Потайная головка, установленная вровень с поверхностью, создает гладкое и эстетичное соединение. Это является главным преимуществом DIN 963.
• Эстетичный внешний вид: Потайное крепление выглядит аккуратно и профессионально, улучшая внешний вид изделия.
• Безопасность: Отсутствие выступающих головок снижает риск травм и повреждений, делает изделие более безопасным в использовании.
• Аэродинамические преимущества: Гладкая поверхность может уменьшать сопротивление воздуха, что важно в авиации, автомобилестроении и других областях, где аэродинамика имеет значение.
• Компактность крепления: Потайная головка позволяет создавать более компактные конструкции, где пространство ограничено.
• Доступность инструмента: Для закручивания требуется простая плоская отвёртка, которую легко найти.
• Широкий выбор материалов и размеров: DIN 963 доступны в различных материалах и размерах, что позволяет подобрать винт для разных применений и условий эксплуатации.

Применение винтов DIN 963 (с потайной головкой и прямым шлицем):

Винты DIN 963 широко используются в разнообразных отраслях, где важным является потайное крепление и гладкая поверхность:

• Металлообработка и листовой металл:
  • Крепление панелей и обшивки: Для создания гладких поверхностей на корпусах приборов, оборудования, шкафах управления, лифтовых кабинах, металлической мебели, рекламных конструкциях, и т.д.
  • Соединение тонколистового металла: Потайная головка не выступает над поверхностью, что важно для соединений, где требуется плоская поверхность.
• Деревообработка и производство мебели:
  • Изготовление мебели с потайным креплением: Для создания эстетичной мебели, где крепеж не должен быть виден или выступать. Например, столешницы, фасады, декоративные элементы.
  • Крепление фурнитуры к деревянным деталям: Потайная головка позволяет аккуратно установить мебельные ручки, замки, петли и другую фурнитуру.
• Производство пластиковых изделий:
  • Соединение пластиковых деталей корпусов приборов и устройств: Для создания гладких, эстетичных корпусов электронных устройств, бытовой техники, игрушек, и т.д.
  • Крепление пластиковых панелей и элементов.
• Приборостроение и электроника:
  • Крепление лицевых панелей приборов: Для создания профессионального и аккуратного вида измерительных приборов, электронных блоков управления, пультов и т.д.
  • Соединение корпусов электронных устройств: Потайная головка важна для гладких, безопасных корпусов электронных устройств.
• Автомобилестроение и транспортное машиностроение:
  • Крепление элементов интерьера автомобилей: Для создания гладких поверхностей в салоне автомобиля, например, панелей обивки, элементов крепления сидений, внутренних декоративных элементов.
  • Внешние элементы кузова, где нужна аэродинамика: В некоторых случаях, для крепления элементов кузова, где важна обтекаемость и уменьшение сопротивления воздуха.
• Медицинское оборудование:
  • Соединение элементов медицинских приборов и оборудования: Гладкая поверхность важна для гигиены и безопасности в медицинской сфере.
• Бытовая техника:
  • Соединение элементов корпусов бытовой техники: Для создания эстетичных и безопасных корпусов холодильников, стиральных машин, кухонных приборов и т.д.
• Строительство и отделка:
  • Крепление отделочных панелей и элементов интерьера: Потайная головка позволяет создавать гладкие поверхности при отделочных работах, например, при креплении гипсокартона, пластиковых панелей, декоративных элементов.

Как выбрать винты DIN 963 (с потайной головкой и прямым шлицем):

При выборе винтов DIN 963, следует учитывать следующие факторы:

• Материал: Выбор материала зависит от условий эксплуатации, необходимой прочности и коррозионной стойкости. Для внутреннего применения в сухих условиях может быть достаточно стальных винтов с цинковым покрытием. Для влажных или агрессивных сред лучше использовать нержавеющую сталь. Для декоративных целей может подойти латунь или нержавеющая сталь. Для легких конструкций – алюминий или пластик.
• Класс прочности (для стальных винтов): Для большинства применений класс прочности стали DIN 963, как правило, не является критичным, поскольку прямой шлиц не предназначен для передачи больших крутящих моментов. Однако, если требуется повышенная прочность на разрыв, следует выбирать винты из углеродистой стали.
• Диаметр и длина резьбы: Подбирайте диаметр и длину резьбы в соответствии с толщиной соединяемых материалов и необходимой прочностью соединения. Убедитесь, что длина резьбовой части достаточна для надежного крепления.
• Тип покрытия (для стальных винтов): Выбирайте тип покрытия в зависимости от условий эксплуатации и необходимой защиты от коррозии (цинкование, оксидирование, никелирование, хромирование и т.д.).
• Материал головки (в случае выбора пластиковых винтов): Выбирайте тип пластика головки, исходя из необходимой химической стойкости, электроизоляционных свойств и других специальных требований.
• Эстетические требования: Если важен внешний вид, выбирайте материал и покрытие винта, соответствующие дизайну изделия. Например, нержавеющая сталь или декоративные покрытия.
• Тип отвёртки (плоская): Убедитесь, что у вас есть подходящая плоская отвёртка для закручивания винтов с прямым шлицем. Размер шлица должен соответствовать размеру отвёртки.

Стандарты, связанные с DIN 963:

• ISO 2009: Международный стандарт ISO, который является аналогом DIN 963. ISO 2009 определяет винты с потайной головкой и прямым шлицем. DIN 963 и ISO 2009 являются, в целом, взаимозаменяемыми.
• DIN EN ISO 2009: Современное обозначение, подчеркивающее соответствие стандартам DIN и ISO.

Размеры винтов DIN 963: Диапазон

Диапазон размеров DIN 963 охватывает малые и средние диаметры резьбы, типичные для винтов с потайной головкой, которые используются для эстетичного крепления:

• Диаметры резьбы (М): Стандартно от M2 до M10. Наиболее распространенные диаметры: M2, M2.5, M3, M4, M5, M6. Диаметры M8 и M10 менее распространены, но могут быть доступны.

• Длины винтов (L): Для каждого диаметра резьбы предусмотрен стандартизованный ряд длин. Диапазон длин зависит от диаметра. Примеры диапазонов длин (могут варьироваться):

  • M3: от 4 мм до 30 мм
  • M4: от 6 мм до 40 мм
  • M5: от 8 мм до 50 мм
  • M6: от 10 мм до 60 мм

• Размеры головки: Размеры потайной головки (диаметр головки d_k, высота головки k, диаметр шлица a, глубина шлица t) стандартизованы для каждого диаметра резьбы в DIN 963 (и ISO 2009). Для выбора правильного инструмента и расчета потайного отверстия, необходимо обращаться к таблицам размеров стандарта или в каталогах производителей.

• Угол потайной головки: 90°. Это стандартный угол для потайных винтов DIN 963.

• Шаг резьбы: Метрическая резьба крупного шага, согласно ISO 261 и ISO 262. Примеры шага:

  • M3 x 0.5 мм
  • M5 x 0.8 мм
  • M6 x 1.0 мм

Обозначение размеров:

Обозначение размеров винтов DIN 963 включает тип стандарта, диаметр резьбы, длину, материал и (для стальных) - класс прочности или (для нержавеющих) - марку стали:

DIN 963 M d x L - Материал

или (современное обозначение DIN EN ISO 2009):

DIN EN ISO 2009 M d x L - Материал

или

ISO 2009 M d x L - Материал

Пример обозначения:

DIN 963 M4 x 20 - A2

Это означает винт DIN 963 с метрической резьбой диаметром 4 мм, длиной 20 мм, изготовленный из нержавеющей стали марки A2, с потайной головкой и прямым шлицем.

Где найти подробную информацию о размерах:

Для получения исчерпывающих данных о размерах, включая размеры головки, шлица, точные длины, шаги резьбы, размеры потайных отверстий и другие параметры винтов DIN 963, рекомендуется обращаться к:

• Официальному тексту стандарта ISO 2009 (или DIN EN ISO 2009, или DIN 963 для исторической справки): Для современных применений следует использовать стандарт DIN EN ISO 2009 или ISO 2009. Официальный документ является первоисточником точной информации и содержит подробные таблицы размеров для всех параметров винтов, включая размеры головки, шлица, допуски и технические требования. Обратите особое внимание на таблицы размеров головки для правильного расчета потайных отверстий.
• Каталогам производителей крепежа: Каталоги производителей крепежа являются лучшим источником практической информации о доступных размерах, материалах, покрытиях и полных технических характеристиках винтов DIN 963 (и DIN EN ISO 2009). В каталогах обычно приводятся подробные таблицы размеров и чертежи, часто с указанием рекомендуемых размеров потайных отверстий и соответствующих инструментов.
• Онлайн-справочникам и базам данных по крепежу: Существует множество онлайн-ресурсов, предоставляющих справочные данные по стандартам крепежа, включая DIN 963 и DIN EN ISO 2009. Проте, для ответственных применений, всегда проверяйте информацию по официальным стандартам или каталогам производителей, особенно размеры головки и допуски для обеспечения правильной посадки потайной головки.

Важно: При выборе винтов DIN 963, особенно для ответственных применений, ключевыми моментами являются материал, покрытие (для стальных), и соответствие размеров головки необходимым размерам потайного отверстия. Всегда тщательно проверяйте точные размеры и технические характеристики в официальной документации или каталогах производителей, уделяя особое внимание этим ключевым параметрам. Диаметр и длина резьбы, а также общие требования к применению также являются важными факторами.
