Шпильки DIN 975 и DIN 976: Подробное описание

Стандарты DIN 975 и DIN 976 описывают два типа резьбовых шпилек, которые широко используются в различных отраслях промышленности и строительства. Несмотря на то, что оба стандарта определяют резьбовые шпильки, между ними есть ключевые различия в характеристиках и применении.

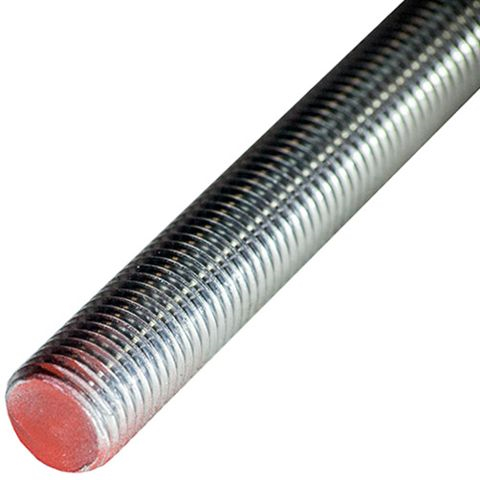

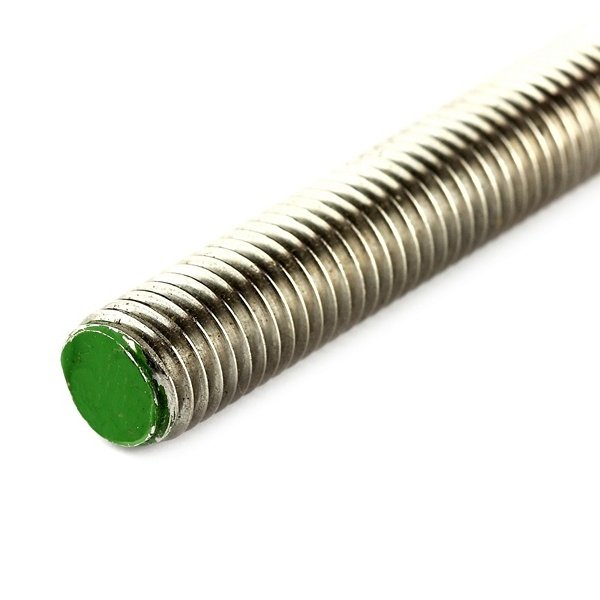

DIN 975 – Шпилька резьбовая (Резьбовая штанга, Полностью резьбовая шпилька)

Описание:

DIN 975 описывает резьбовые штанги или полностью резьбовые шпильки. Это стержни цилиндрической формы, резьба нанесена по всей длине шпильки, от одного конца до другого. Стандарт DIN 975 не определяет конкретные длины готовых шпилек. Вместо этого, он устанавливает требования к качеству и характеристикам резьбовых штанг, предоставляя возможность пользователям нарезать шпильки необходимой длины из этих штанг.

Ключевые характеристики DIN 975:

• Полная резьба: Резьба по всей длине стержня. Это главная отличительная черта DIN 975.
• Неопределенная длина: Стандарт не устанавливает стандартные длины готовых изделий. Обычно поставляются в виде штанг длиной 1, 2 или 3 метра (или другой длины по запросу), которые затем нарезаются на отрезки нужной длины.
• Универсальность: Благодаря возможности нарезки на любую длину, шпильки DIN 975 очень универсальны и подходят для широкого спектра применений, включая нестандартные длины.
• Метрическая резьба: Обычно изготавливаются с метрической резьбой по стандартам ISO (обычно крупный шаг резьбы).
• Различные материалы и классы прочности: Доступны из различных материалов, таких как углеродистая сталь разных классов прочности, нержавеющая сталь, латунь и другие.

Размеры и характеристики DIN 975:

• Диаметры резьбы (M): Стандартные диаметры резьбы от M2 до M52 и более. Наиболее распространенные диаметры: M6, M8, M10, M12, M16, M20, M24, M30.
• Длина: Поставляются в виде штанг стандартной длины (например, 1000 мм, 2000 мм, 3000 мм), или другой длины по запросу. Длина может быть любой, поскольку шпильки нарезаются из штанг.
• Шаг резьбы: Обычно метрическая резьба крупного шага (по ISO 261), но может быть и мелкий шаг (по ISO 262) по запросу.
• Классы прочности (для стальных): Углеродистые стали классов прочности 4.6, 5.8, 8.8, 10.9. Нержавеющие стали марок A2, A4.

Материалы DIN 975:

• Сталь:
  • Углеродистая сталь: Классы прочности 4.6, 5.8, 8.8, 10.9. Обычно с защитным покрытием (цинкование).
  • Легированная сталь: Для высокопрочных применений.
• Нержавеющая сталь:
  • A2 (AISI 304): Общего назначения, хорошая коррозионная стойкость.
  • A4 (AISI 316): Улучшенная коррозионная стойкость, особенно к хлоридам (морская вода, химикаты).
• Латунь: Для электротехнических и декоративных целей, хорошая коррозионная стойкость.

Применение DIN 975:

• Строительство:
  • Монтаж подвесных систем: Потолки, вентиляционные каналы, кабельные лотки, трубопроводы. DIN 975 позволяет легко регулировать высоту подвеса, нарезая шпильку нужной длины.
  • Крепление опалубки: Стягивание элементов опалубки при бетонировании.
  • Анкерные соединения: Создание закладных элементов в бетоне и кирпичной кладке.
• Сантехника и отопление:
  • Крепление трубопроводов: Фиксация труб отопления, водоснабжения, канализации к стенам и потолкам.
• Вентиляция и кондиционирование:
  • Монтаж воздуховодов: Подвешивание и фиксация воздуховодов систем вентиляции и кондиционирования.
• Машиностроение:
  • Изготовление регулируемых соединений: Создание механизмов с возможностью регулировки положения деталей.
  • Направляющие элементы: В некоторых конструкциях могут использоваться как направляющие.
• Реклама и дизайн:
  • Монтаж рекламных конструкций и вывесок: Подвешивание и крепление рекламных щитов, лайтбоксов, вывесок.

Преимущества DIN 975:

• Универсальность: Возможность нарезать шпильки любой необходимой длины.
• Гибкость применения: Подходят для широкого спектра задач.
• Простота монтажа: Особенно при использовании в подвесных системах.
• Экономичность: Покупка штанг и нарезка шпилек нужной длины может быть экономически выгоднее, чем заказ готовых шпилек нестандартных размеров.

DIN 976 – Шпильки (Болты с двумя концами резьбы)

Описание:

DIN 976-1 (современное обозначение DIN EN ISO 976-1) описывает шпильки с двумя резьбовыми концами. В отличие от DIN 975, DIN 976-1 определяет готовые шпильки фиксированной длины с резьбой на обоих концах. Резьба на концах может быть равной или неравной длины. Стандарт DIN 976-1 является частью более общего стандарта DIN EN ISO 976, который также описывает болты с двумя резьбовыми концами, но DIN 976-1 фокусируется именно на шпильках.

Ключевые характеристики DIN 976:

• Готовые шпильки фиксированной длины: В отличие от DIN 975, DIN 976-1 определяет стандартные длины готовых изделий.
• Два резьбовых конца: Резьба на обоих концах шпильки.
• Равные или неравные концы: Могут иметь резьбу равной длины на обоих концах (тип А) или неравной длины (тип B). Неравные концы часто используются, когда один конец ввинчивается в резьбовое отверстие, а на другой навинчивается гайка.
• Метрическая резьба: Обычно метрическая резьба по стандартам ISO (обычно крупный шаг).
• Различные материалы и классы прочности: Также как и DIN 975, доступны из различных материалов и классов прочности.

Размеры и характеристики DIN 976:

• Диаметры резьбы (M): Стандартные диаметры резьбы от M2 до M52 и более. Распространенные диаметры: M6, M8, M10, M12, M16, M20, M24, M30.
• Длина (L): Определенные стандартные длины, зависящие от диаметра резьбы. Примеры диапазонов длин: от 10 мм до 200 мм и более, в зависимости от диаметра. Конкретные стандартные длины нужно смотреть в стандарте или каталогах производителей.
• Длина резьбовых концов (b): Определяется стандартом и зависит от диаметра резьбы и типа шпильки (тип А или тип B). Для шпилек типа B один конец обычно короче другого (например, для ввинчивания в материал).
• Шаг резьбы: Обычно метрическая резьба крупного шага (по ISO 261), может быть мелкий шаг (по ISO 262).
• Классы прочности (для стальных): Углеродистые стали классов прочности 4.6, 5.8, 8.8, 10.9. Нержавеющие стали марок A2, A4.

Типы DIN 976-1:

DIN 976-1 различает два основных типа шпилек:

• Тип A (Форма A): Шпильки с резьбой равной длины на обоих концах. Симметричные шпильки.
• Тип B (Форма B): Шпильки с резьбой неравной длины на обоих концах. Один конец короче другого. Более короткий конец предназначен для ввинчивания в резьбовое отверстие в одной из деталей.

Материалы DIN 976:

Материалы DIN 976 аналогичны материалам DIN 975:

• Сталь:
  • Углеродистая сталь: Классы прочности 4.6, 5.8, 8.8, 10.9. Обычно с защитным покрытием (цинкование).
  • Легированная сталь: Для высокопрочных применений.
• Нержавеющая сталь:
  • A2 (AISI 304): Общего назначения, хорошая коррозионная стойкость.
  • A4 (AISI 316): Улучшенная коррозионная стойкость, особенно к хлоридам.
• Латунь: Для специальных применений.

Применение DIN 976:

• Машиностроение и приборостроение:
  • Соединение деталей корпусов: Крепление крышек, панелей, фланцев к корпусам механизмов и приборов.
  • Монтаж фланцевых соединений: Использование шпилек DIN 976 (особенно типа B) для соединения фланцев трубопроводов, арматуры и других элементов.
  • Крепление к резьбовым отверстиям: Тип B удобен для ввинчивания одного конца в резьбовое отверстие, а затем крепления второй детали гайкой на другом конце.
• Автомобилестроение:
  • Крепление коллекторов и других узлов двигателя.
  • Элементы подвески и шасси.
• Электротехника:
  • Крепление токоведущих шин и контактов.
  • Монтаж электрощитового оборудования.

Преимущества DIN 976:

• Готовые изделия: Удобство использования готовых шпилек стандартной длины.
• Разнообразие типов: Типы A и B позволяют выбрать шпильку под конкретную задачу (симметричное соединение или ввинчивание в резьбовое отверстие).
• Надежность соединений: Обеспечивают прочные и надежные разъемные соединения.
• Стандартизация размеров: Стандартные размеры обеспечивают взаимозаменяемость и упрощают проектирование и закупку.

Основные различия между DIN 975 и DIN 976:

Как выбрать между DIN 975 и DIN 976:

Выбор между DIN 975 и DIN 976 зависит от конкретного применения:

• DIN 975 следует выбирать, если:

  • Требуются шпильки нестандартной или регулируемой длины.
  • Необходимо минимизировать отходы материала, нарезая шпильки нужной длины из штанги.
  • Основное применение – подвесные системы, монтажные работы, анкерные соединения, где длина может варьироваться.
  • Важна универсальность и возможность адаптировать длину шпильки под различные задачи.

• DIN 976 следует выбирать, если:

  • Требуются готовые шпильки стандартной длины.
  • Необходимо упростить процесс закупки и сборки, используя готовые изделия.
  • Основное применение – машиностроение, приборостроение, фланцевые соединения, электротехника, где обычно используются стандартные размеры крепежа.
  • Важна стандартизация и взаимозаменяемость компонентов.
  • Требуется тип B для ввинчивания одного конца шпильки в резьбовое отверстие.

Аргументы для продажи DIN 975 и DIN 976:

• DIN 975 (Резьбовая штанга):

  • Универсальное решение для любой длины: Подчеркните возможность нарезки шпилек любой нужной длины, что идеально подходит для монтажных и строительных задач.
  • Экономичность для нестандартных длин: Выгоднее, чем заказывать нестандартные шпильки на заказ.
  • Гибкость в применении: Подходит для множества задач в строительстве, сантехнике, вентиляции и т.д.
  • Простота регулировки и монтажа.

• DIN 976 (Шпилька):

  • Готовые изделия высокого качества: Стандартизированное производство, соответствие требованиям DIN, надежность и долговечность.
  • Широкий выбор размеров и материалов: Возможность подобрать шпильки для различных условий эксплуатации.
  • Удобство использования стандартных длин: Упрощает проектирование и сборку в машиностроении и приборостроении.
  • Типы A и B для разных задач: Универсальность применения для различных типов соединений.

Где найти подробную информацию о размерах и характеристиках DIN 975 и DIN 976:

• Официальные документы стандартов DIN: Тексты стандартов DIN 975 и DIN EN ISO 976-1 (или DIN 976 для исторической справки).
• Каталоги производителей крепежа: Каталоги компаний, специализирующихся на крепеже, таких как Bossard, Würth, Метизы и другие.
• Онлайн-справочники по крепежу: Веб-сайты и базы данных, содержащие информацию о стандартах и размерах крепежных изделий.
