Винты DIN 916

DIN 916 – Установочные винты с коническим концом и внутренним шестигранником (Set Screws with Cone Point and Hexagon Socket)

DIN 916 – это стандарт, определяющий размеры и характеристики установочных винтов (также известных как винты зажимные, фиксирующие или стопорные) с коническим концом и внутренним шестигранником (Inbus). Подобно DIN 913, DIN 914 и DIN 915, главной особенностью винтов DIN 916 является их бесголовочная конструкция. Однако, в отличие от предыдущих стандартов, DIN 916 характеризуются коническим концом. Конический конец предназначен для самоцентрирования, фиксации в V-образных пазах или на конических поверхностях, а также для фиксации под углом. Внутренний шестигранник служит для затягивания винта с помощью шестигранного ключа. Эти винты идеально подходят для применений, где требуется самоцентрирование деталей, точное установление в V-образные пазы или на конические поверхности, фиксация под углом, и скрытое крепление.

Ключевая особенность DIN 916: Бесголовочный, Конический конец, Внутренний шестигранник

Основным отличием стандарта DIN 916 является комбинация трех ключевых характеристик:

1. Бесголовочный дизайн (headless): Как и другие стандарты семейства установочных винтов, DIN 916 не имеет головки. Это цилиндрический стержень с резьбой и внутренним шестигранником, обеспечивающий скрытое крепление.
2. Конический конец (Cone Point): Конец винта, противоположный внутреннему шестиграннику, имеет коническую форму. Конический конец обеспечивает:
   • Самоцентрирование: Коническая форма конца позволяет винту автоматически центрироваться в соответствующем коническом отверстии или V-образном пазу. Это упрощает сборку и обеспечивает точное центрирование деталей.
   • Фиксацию в V-образных пазах: Конический конец идеально подходит для фиксации круглых деталей или валов в V-образных пазах, обеспечивая надежное и стабильное крепление.
   • Фиксацию на конических поверхностях: Возможность фиксации деталей на конических поверхностях, используя соответствующую геометрию.
   • Фиксацию под углом: Конический конец позволяет создавать фиксацию под определенным углом, используя специальные конструкции с соответствующими углублениями.
3. Внутренний шестигранник (Hexagon Socket, Inbus): Торцевое углубление в форме шестигранника для использования шестигранного ключа, подобно DIN 913, DIN 914 и DIN 915, что гарантирует:
   • Удобство затягивания в ограниченном пространстве.
   • Эффективную передачу крутящего момента.
   • Возможность прихованного крепления и эстетичный вид.

Основные характеристики винтов DIN 916:

• Тип головки: Без головки (Headless, Set Screw). Цилиндрический стержень без выступающей головки.
• Тип конца: Конический (Cone Point). Конец винта имеет коническую форму.
  Відкриється в новому вікніwww.fastenright.com

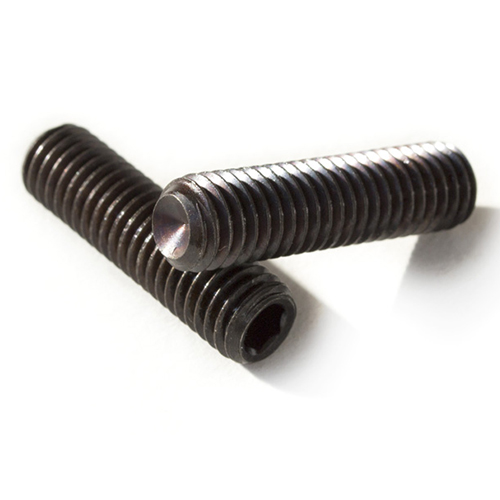

  DIN 916 set screw point
• Тип привода: Внутренний шестигранник (Hexagon Socket, Inbus). Заглубление под шестигранный ключ на торце винта.
• Резьба: Метрическая резьба по стандартам ISO 261 и ISO 262. Зазвичай полная резьба по всей длине стержня за исключением конического конца. Стандартный шаг резьбы – крупный.
• Угол конуса: Стандарт DIN 916 обычно определяет угол конуса конца 90° или 120°. Угол 90° является наиболее распространенным.
• Материалы: Как и другие установочные винты DIN, DIN 916 изготавливаются из различных материалов:
  • Сталь: Углеродистая сталь различных классов прочности (14H, 22H, 33H, 45H). Часто имеют защитное покрытие (оксидирование, цинкование).
  • Нержавеющая сталь: Аустенитные нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316) для коррозионностойких применений.
  • Легированные стали: Для специальных условий эксплуатации.
• Размеры: Диаметры резьбы от M2 до M24. Диапазон длин зависит от диаметра резьбы. Размеры конического конца (длина конической части) также стандартизованы и зависят от диаметра резьбы.

Преимущества винтов DIN 916 (с коническим концом и внутренним шестигранником):

Винты DIN 916 имеют ряд специфических преимуществ, обусловленных их конической формой конца:

• Самоцентрирование и быстрая сборка: Конический конец автоматически центрует винт в соответствующем отверстии или пазу, упрощая и ускоряя процесс сборки, особенно при массовом производстве или в условиях ограниченной видимости.
• Надежная фиксация круглых деталей и валов в V-образных пазах: Конический конец обеспечивает оптимальный контакт с V-образной поверхностью, создавая надежное и стабильное крепление для круглых элементов, предотвращая их проскальзывание или смещение.
• Точное позиционирование: Самосцентрующая свойство конического конца обеспечивает довольно точное позиционирование деталей, хотя и не настолько высокое, как у DIN 915 (с цапфовым концом).
• Возможность фиксации под углом и на конических поверхностях: Коническая форма позволяет создавать крепления под углом или на конических поверхностях, расширяя возможности применения.
• Приховане и заподлицо устанавливаемое крепление: Бесголовочная конструкция сохраняет преимущества прихованного и эстетичного крепления.
• Компактность крепежного узла.
• Удобство монтажа внутренним шестигранником в труднодоступных местах.
• Доступность в различных материалах и классах прочности.

Применение винтов DIN 916 (с коническим концом и внутренним шестигранником):

Винты DIN 916 находят применение в разнообразных областях, где важны самоцентрирование, фиксация в V-образных пазах, или на конических поверхностях, а также фиксация под углом:

• Машиностроение и станкостроение:
  • Фиксация валов и круглых деталей в V-образных блоках: Надежное крепление валов, осей, цилиндрических деталей в V-образных опорах, хомутах, призмах, что часто используются в верстатах и механизмах.
  • Использование в качестве регулировочных винтов для точной настройки положения деталей: Благодаря самоцентрированию, удобно использовать для точной настройки положения элементов, опирающихся на коническую или V-образную поверхность.
  • Фиксация пальцев и штифтов в отверстиях: Конический конец помогает направить и зафиксировать пальцы, штифты, оси в отверстиях, обеспечивая определенную степень самоцентрирования.
• Приборостроение и точная механика:
  • Крепление оптических элементов в V-образных оправах: Использование для фиксации цилиндрических линз, зеркал, призм в V-образных держателях в оптических приборах.
  • Регулировка положения измерительных головок и датчиков: Точная настройка положения измерительных элементов, опирающихся на V-образные направляющие.
  • Фиксация деталей под углом: Создание соединений под углом, используя специальные конструкции с коническими углублениями.
• Электроника и электротехника:
  • Крепление цилиндрических элементов на платах и панелях: Фиксация цилиндрических конденсаторов, катушек индуктивности, других компонентов на печатных платах или панелях, имеющих V-образные или конические элементы для крепления.
  • Использование в разъемах и соединителях: В конструкциях разъемов, где требуется самоцентрирование и надежное соединение контактов, имеющих коническую форму.
• Медицинское оборудование:
  • Регулировка элементов медицинских устройств, требующих самоцентрирования: В приборах, где требуется точная настройка положения компонентов, имеющих цилиндрическую форму и фиксируемых в V-образных или конических направляющих.
• Лабораторное оборудование:
  • Фиксация пробирок, колб и другой цилиндрической лабораторной посуды в держателях с V-образными пазами.
  • Регулировка и фиксация элементов лабораторных установок, требующих самоцентрирования.

Как выбрать винты DIN 916 (с коническим концом и внутренним шестигранником):

При выборе винтов DIN 916 необходимо учитывать следующие факторы:

• Необходимость самоцентрирования: DIN 916 является оптимальным выбором, когда важна самоцентрирующая свойство для упрощения сборки и обеспечения точного расположения деталей.
• Тип сопрягаемых поверхностей: DIN 916 лучше всего подходит для фиксации в V-образных пазах, на конических поверхностях, или в отверстиях, требующих самоцентрирования при введении винта.
• Угол конуса: Стандартный угол конуса DIN 916 – 90° или 120°. Переконайтеся, что угол конуса винта соответствует геометрии сопрягаемых поверхностей. Угол 90° является более универсальным.
• Нагрузка и вибрации: Выбирайте класс прочности стали, исходя из ожидаемых нагрузок и вибраций. Для большинства применений подходят классы 14H или 22H, для тяжелых условий – классы 33H или 45H.
• Материал сопрягаемых деталей: Проверьте совместимость материала винта с материалом соединяемых деталей, особенно в отношении коррозионной стойкости и прочности.
• Материал винта: Сталь (с покрытием) для стандартных применений, нержавеющая сталь – для влажных или агрессивных сред.
• Размеры (диаметр и длина): Подбирайте диаметр и длину резьбы исходя из размеров деталей, что соединяются, и необходимой глубины затягивания.
• Тип привода (внутренний шестигранник): DIN 916 всегда использует внутренний шестигранник. Убедитесь, что у вас есть подходящий инструмент для монтажа.

Стандарты, связанные с DIN 916:

DIN 916 является частью семейства стандартов DIN на установочные винты с внутренним шестигранником, отличающиеся формой конца:

• DIN 913: Установочные винты с плоским концом и внутренним шестигранником. Универсальный тип для фиксации и стопорения на плоских поверхностях.
• DIN 914: Установочные винты с заостренным концом и внутренним шестигранником. Для максимально надежной фиксации от проворачивания, особенно в условиях вибраций.
• DIN 915: Установочные винты с цапфовым концом и внутренним шестигранником. Для точного позиционирования и предотвращения вращения, аналог шпоночного соединения.
• ISO 4029: Международный стандарт ISO, аналог DIN 916. ISO 4029 определяет установочные винты с коническим концом и внутренним шестигранником. DIN 916 и ISO 4029 в целом являются взаимозаменяемыми.
• DIN EN ISO 4029: Современное обозначение, подчеркивающее соответствие обоим стандартам.

Размеры винтов DIN 916: Диапазон

Диапазон размеров DIN 916 аналогичен другим установочным винтам DIN (913, 914, 915) по диаметрам резьбы, но включает параметры конического конца:

• Диаметры резьбы (М): Стандартно от M2 до M24. Наиболее распространенные: M3, M4, M5, M6, M8, M10, M12.

• Длины винтов (L): Для каждого диаметра резьбы предусмотрен стандартизованный ряд длин. Диапазон зависит от диаметра. Примеры диапазонов длин (могут варьироваться):

  • M3: от 4 мм до 20 мм
  • M4: от 5 мм до 25 мм
  • M6: от 8 мм до 40 мм
  • M8: от 10 мм до 50 мм
  • M10: от 12 мм до 60 мм

• Размеры конического конца (угол и длина конической части): Угол конуса обычно 90° или 120°. Длина конической части стандартизована для каждого диаметра резьбы. При выборе винта DIN 916, убедитесь, что угол конуса и длина конической части соответствуют условиям применения. Точные размеры следует проверять в таблицах стандартов или каталогах производителей.

• Размеры внутреннего шестигранника: Стандартизованы, аналогично другим стандартам установочных винтов DIN (913, 914, 915) для соответствующих диаметров.

  • M4: Размер "под ключ" s = 2 мм
  • M6: Размер "под ключ" s = 3 мм
  • M8: Размер "под ключ" s = 4 мм

• Шаг резьбы: Метрическая резьба крупного шага (ISO 261, ISO 262). Примеры шага:

  • M4 x 0.7 мм
  • M6 x 1.0 мм
  • M8 x 1.25 мм

Обозначение размеров:

Обозначение размеров винтов DIN 916 включает тип стандарта, диаметр резьбы, длину, материал и класс прочности (для стальных):

DIN 916 M d x L - Материал - Класс прочности

или (современное обозначение DIN EN ISO 4029):

DIN EN ISO 4029 M d x L - Материал - Класс прочности

или

ISO 4029 M d x L - Материал

Пример обозначения:

DIN 916 M5 x 20 - 33H

Это означает винт DIN 916 с метрической резьбой диаметром 5 мм, длиной 20 мм, класс прочности 33H, изготовленный из стали с коническим концом и внутренним шестигранником.

Где найти подробную информацию о размерах:

Для получения исчерпывающих данных о размерах, включая размеры конического конца (угол и длину), размеры внутреннего шестигранника, точные длины, шаги резьбы, длину резьбовой части и другие параметры винтов DIN 916, особенно обратите внимание на угол конуса и размеры конического конца, и их соответствие геометрии сопрягаемых деталей. Рекомендуется обращаться к:

• Официальному тексту стандарта ISO 4029 (или DIN EN ISO 4029, или DIN 916 для исторической справки): Для современных применений следует использовать стандарт DIN EN ISO 4029 или ISO 4029. Официальный документ является наиболее надежным источником информации и содержит подробные таблицы размеров для всех параметров винтов, включая размеры конического конца и внутреннего шестигранника, допуски и технические требования.
• Каталогам производителей крепежа: Каталоги производителей крепежа являются лучшим источником практической информации о доступных размерах, материалах, классах прочности и полных технических характеристиках винтов DIN 916 (и DIN EN ISO 4029). В каталогах обычно приводятся подробные таблицы размеров и чертежи, часто с указанием угла конуса, размеров конического конца, внутреннего шестигранника и соответствующих инструментов.
• Онлайн-справочникам и базам данных по крепежу: Существует много онлайн-ресурсов, предоставляющих справочные данные по стандартам крепежа, включая DIN 916 и DIN EN ISO 4029. Проте, для ответственных применений, всегда проверяйте информацию по официальным стандартам или каталогам производителей, особенно угол конуса, размеры конического конца, размеры внутреннего шестигранника и класс прочности.

Важно: При выборе винтов DIN 916, особенно для ответственных применений, критически важными являются класс прочности, материал, соответствие угла и размеров конического конца геометрии сопрягаемых деталей, и соответствие размера внутреннего шестигранника вашему инструменту. Всегда тщательно проверяйте точные размеры и технические характеристики в официальной документации или каталогах производителей, уделяя особое внимание этим ключевым параметрам. Диаметр и длина резьбы, тип покрытия и общие требования к применению также являются важными факторами.
