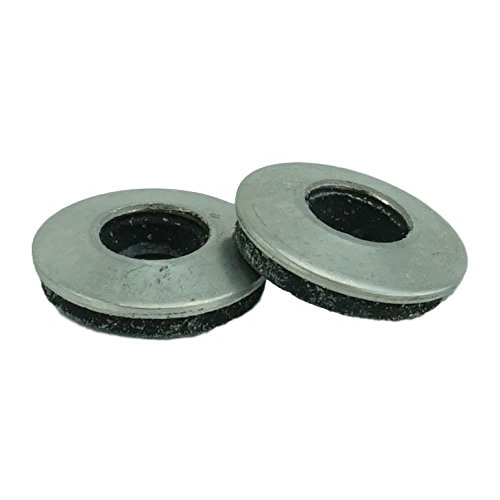

Шайбы EPDМ с резиновой прокладкой

Шайбы с резиновой прокладкой (EPDM): Описание, материалы, преимущества, применение и особенности

Шайбы с резиновой прокладкой (часто указывается материал резины EPDM) – это комбинированные крепежные элементы, предназначенные для создания герметичных и виброустойчивых соединений в различных областях применения. Они сочетают в себе прочность металлической шайбы и эластичные, уплотнительные свойства резиновой прокладки из EPDM (этилен-пропилен-диенового мономера).

Описание и конструкция шайб с резиновой прокладкой (EPDM):

Конструктивно шайба с резиновой прокладкой состоит из двух основных элементов:

• Металлическая шайба-основание: Обычно изготавливается из стали (углеродистой или нержавеющей) или алюминия. Металлическая шайба обеспечивает прочность, жесткость и распределение нагрузки в соединении. Форма металлической шайбы может быть различной:
  • Плоская шайба: Самый распространенный тип, обеспечивает равномерное распределение давления.
  • Увеличенная шайба: Имеет больший наружный диаметр для распределения давления на большей площади, особенно полезна для мягких материалов.
  • Формованная шайба: Может иметь специальные формы для конкретных применений (например, конические, ступенчатые).
• Резиновая прокладка (EPDM): Прокладка изготавливается из синтетического каучука EPDM. EPDM обладает превосходными уплотнительными свойствами, эластичностью, устойчивостью к атмосферным воздействиям, УФ-излучению, озону, и широкому диапазону температур. Прокладка может быть:
  • Вулканизированной (привулканизированной): Резина прочно привулканизирована к металлической шайбе, образуя единое, неразъемное целое. Это обеспечивает надежное крепление прокладки и упрощает монтаж.
  • Невулканизированной (свободной): Резиновая прокладка просто подкладывается под металлическую шайбу. Этот вариант может быть менее удобным в монтаже, но иногда позволяет заменять только резиновую прокладку при необходимости.

Материалы изготовления шайб с резиновой прокладкой (EPDM):

• Металлическая шайба:

  • Углеродистая сталь: Наиболее экономичный вариант, часто с цинковым покрытием для защиты от коррозии.
  • Нержавеющая сталь: Обеспечивает высокую коррозионную стойкость (например, AISI 304, AISI 316). Рекомендуется для наружных работ и агрессивных сред.
  • Алюминий: Легкий и коррозионностойкий материал.

• Резиновая прокладка:

  • EPDM (этилен-пропилен-диеновый мономер): Синтетический каучук, ключевые свойства:
    • Превосходная стойкость к атмосферным воздействиям: Выдерживает воздействие УФ-излучения, озона, дождя, снега.
    • Широкий диапазон рабочих температур: Обычно от -40°C до +120°C (кратковременно до +150°C).
    • Хорошая химическая стойкость: Устойчивость к воздействию многих химических веществ, включая кислоты, щелочи, спирты, тормозные жидкости, и некоторые растворители.
    • Отличные уплотнительные свойства: Эффективно герметизирует соединения, предотвращая протечки.
    • Эластичность и гибкость: Обеспечивает плотное прилегание к неровным поверхностям и компенсацию вибраций.
    • Долговечность: EPDM отличается длительным сроком службы и сохранением своих свойств в течение длительного времени.

Основные преимущества шайб с резиновой прокладкой (EPDM):

• Герметичность: Главное преимущество – создание водонепроницаемых и газонепроницаемых соединений. Резиновая прокладка заполняет неровности поверхности и предотвращает протечки.
• Виброизоляция и шумоподавление: Резина демпфирует вибрации и снижает шум, передающийся через металлические конструкции.
• Защита от царапин и повреждений поверхности: Резиновая прокладка предотвращает прямой контакт металла с поверхностью детали, защищая ее от царапин и повреждений.
• Коррозионная защита: Резиновая прокладка изолирует металлические детали, снижая риск контактной коррозии между разнородными металлами и защищая от проникновения влаги в соединение.
• Надежность: Комбинированная конструкция обеспечивает прочность и надежность соединения благодаря металлической шайбе и уплотнение благодаря резиновой прокладке.
• Простота монтажа: Установка шайб с резиновой прокладкой аналогична установке обычных шайб. Привулканизированные варианты еще более удобны.
• Эстетичный внешний вид: Резиновая прокладка может придать соединению более аккуратный и профессиональный вид.

Недостатки и ограничения шайб с резиновой прокладкой (EPDM):

• Температурные ограничения: EPDM имеет ограниченный верхний предел рабочей температуры (обычно до +120°C, кратковременно до +150°C). Для высокотемпературных применений могут потребоваться шайбы с прокладками из других материалов (например, силикона или фторкаучука).
• Химическая совместимость: EPDM, хотя и обладает хорошей химической стойкостью, может быть несовместим с некоторыми агрессивными химическими веществами (например, концентрированными кислотами, нефтепродуктами, некоторыми органическими растворителями). Необходимо проверять химическую стойкость EPDM для конкретного применения.
• Сжатие резины: При чрезмерном затягивании резиновая прокладка может быть чрезмерно сжата и деформирована, что приведет к потере уплотнительных свойств или повреждению прокладки. Важно соблюдать рекомендованные моменты затяжки.
• Стоимость: Шайбы с резиновой прокладкой обычно дороже обычных плоских шайб из-за более сложной конструкции и использования резинового материала.

Типичные области применения шайб с резиновой прокладкой (EPDM):

Шайбы с резиновой прокладкой EPDM широко применяются в различных отраслях, где требуется герметичность, виброизоляция и защита от коррозии:

• Кровельные работы и фасадные системы: Герметизация креплений кровельных материалов (металлочерепица, профнастил), сэндвич-панелей, фасадных кассет, обеспечение водонепроницаемости и устойчивости к атмосферным воздействиям.
• Солнечная энергетика: Крепление солнечных панелей, герметизация соединений, виброизоляция.
• Вентиляция и кондиционирование: Герметизация воздуховодов, виброизоляция вентиляционного оборудования.
• Сантехника и водоснабжение: Герметизация соединений трубопроводов, фитингов, арматуры, особенно для наружного применения и систем отопления.
• Автомобилестроение: Герметизация кузовных элементов, панелей, оптики, виброизоляция элементов подвески и двигателя.
• Приборостроение и электротехника: Герметизация корпусов приборов и электротехнических шкафов, защита от пыли и влаги, виброизоляция чувствительных компонентов.
• Строительство: Герметизация соединений строительных конструкций, оконных и дверных рам, элементов наружной рекламы.
• Сельское хозяйство: Крепление и герметизация элементов теплиц, сельскохозяйственного оборудования.

Размеры и стандарты шайб с резиновой прокладкой (EPDM):

Размеры шайб с резиновой прокладкой обычно определяются номинальным диаметром резьбы крепежа (d), для которого они предназначены, аналогично обычным шайбам. Наиболее распространенные размеры соответствуют метрической резьбе (М3, М4, М5, М6, М8, М10, М12, М16 и т.д.).

Основные размеры, как правило, указываются в каталогах производителей и могут включать:

• d: Номинальный диаметр резьбы.
• d1: Внутренний диаметр (диаметр отверстия).
• d2: Наружный диаметр металлической шайбы.
• d3: Наружный диаметр резиновой прокладки (обычно немного больше d2).
• h: Толщина металлической шайбы.
• t: Общая толщина шайбы с резиновой прокладкой.

Стандарты:

Для шайб с резиновой прокладкой не существует единого специального стандарта DIN. Однако, они могут соответствовать общим стандартам на плоские шайбы (например, DIN 125, DIN 9021) для металлической части, а резиновая прокладка должна соответствовать стандартам на резиновые уплотнительные материалы (DIN EN 681-1 для EPDM в водоснабжении и т.д.).

При выборе шайб с резиновой прокладкой EPDM важно учитывать:

• Номинальный размер резьбы крепежа.
• Тип металлической шайбы (плоская, увеличенная, формованная).
• Материал металлической шайбы (сталь, нержавеющая сталь, алюминий) – в зависимости от условий эксплуатации и требований к коррозионной стойкости.
• Тип резиновой прокладки (вулканизированная или невулканизированная).
• Требования к герметичности, виброизоляции, температурному режиму и химической стойкости.
• Рекомендации производителя по моменту затяжки.

Где купить шайбы с резиновой прокладкой (EPDM):

Шайбы с резиновой прокладкой (EPDM) можно приобрести в:

• В компании "НК ПРОФИ": НК ПРОФИ предлагает широкий ассортимент качественных шайб с резиновой прокладкой EPDM различных размеров и материалов для решения ваших задач по герметизации и виброизоляции. Обратитесь к специалистам НК ПРОФИ для подбора оптимального решения!
• Магазинах крепежа и метизов: Специализированные магазины, предлагающие широкий ассортимент крепежа, уплотнительных элементов и кровельных саморезов с EPDM шайбами.
• Строительных гипермаркетах и магазинах: Отделы кровельных материалов, крепежа, сантехники.
• Интернет-магазинах крепежа и строительных материалов: Онлайн-магазины с доставкой.
• Поставщиках кровельных материалов и фасадных систем: Компании, специализирующиеся на поставках материалов для кровли и фасадов.

При покупке шайб с резиновой прокладкой EPDM обращайте внимание на маркировку, материал металлической шайбы и резины, размеры и рекомендации производителя по применению. Выбирайте надежных поставщиков, таких как НК ПРОФИ, для гарантии качества и соответствия заявленным характеристикам.

Шайбы с резиновой прокладкой (EPDM) – это эффективное и универсальное решение для создания герметичных, виброустойчивых и надежных соединений в разнообразных областях применения, особенно там, где важна защита от воздействия окружающей среды и вибраций.
