Шайбы регулировочные DIN 988

Шайбы DIN 988 регулировочные: Описание, характеристики, размеры и применение

Шайбы DIN 988 регулировочные, также известные как шайбы для прецизионной регулировки или калибровочные шайбы, представляют собой тонкие плоские шайбы высокой точности, предназначенные для точной регулировки зазоров и компенсации допусков в различных механизмах и узлах. Они используются там, где требуется прецизионная сборка и настройка, обеспечивая точное позиционирование деталей и устранение осевых или радиальных люфтов. DIN 988 шайбы ценятся за свою высокую точность размеров, широкий ассортимент толщин и простоту применения.

Описание и конструкция шайб DIN 988 регулировочные:

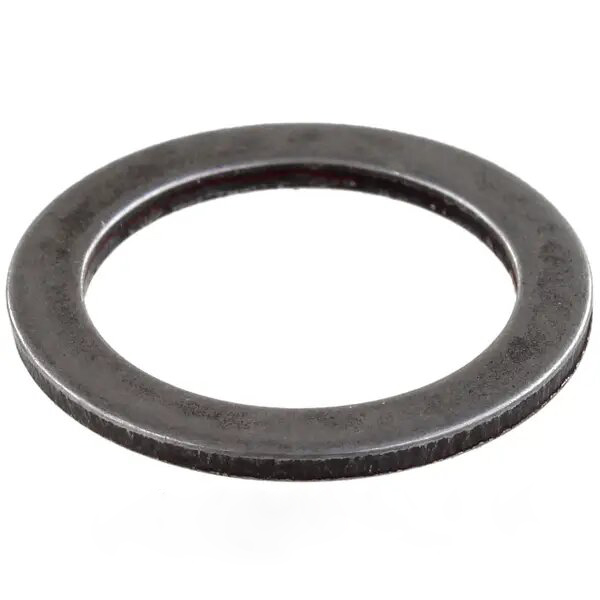

Шайба DIN 988 регулировочная имеет простую, но прецизионную конструкцию:

• Плоская форма: Шайба представляет собой тонкий плоский диск с отверстием в центре. Форма круглая, без каких-либо дополнительных элементов, что обеспечивает простоту использования и универсальность.
• Высокая точность изготовления: Главная особенность DIN 988 шайб – исключительная точность изготовления по толщине и диаметру. Это достигается за счет прецизионной штамповки или лазерной резки. Допуски на размеры минимальны, обеспечивая предсказуемую и точную регулировку.
• Малая толщина: Шайбы DIN 988 выпускаются в широком диапазоне малых толщин, начиная от 0,1 мм и менее, что позволяет выполнять очень тонкую и точную регулировку.
• Отверстие под крепеж: Центральное отверстие шайбы предназначено для установки на вал, ось или под крепежный элемент (болт, винт). Диаметр отверстия точно соответствует номинальному размеру, для которого предназначена шайба.
• Маркировка (иногда): На шайбах большего размера может наноситься маркировка с указанием номинального размера и толщины для облегчения идентификации.

Материалы изготовления шайб DIN 988 регулировочные:

Для обеспечения точности и функциональности, шайбы DIN 988 регулировочные изготавливаются из следующих материалов:

• Сталь: Наиболее распространенный материал. Используется углеродистая сталь, часто инструментальная сталь или специальные конструкционные стали с высокой точностью обработки. Стальные шайбы обычно подвергаются защитному покрытию:
  • Фосфатирование и промасливание: Стандартное покрытие, обеспечивающее базовую защиту от коррозии и уменьшающее трение. Часто шайбы DIN 988 поставляются именно с таким покрытием.
  • Цинкование (редко): Для некоторых применений может применяться цинковое покрытие для улучшения коррозионной стойкости, но точность размеров может быть несколько ниже, чем у фосфатированных.
• Нержавеющая сталь: Используется, когда требуется высокая коррозионная стойкость, немагнитность и гигиеничность. Наиболее распространены марки A2 (AISI 304) и A4 (AISI 316). Нержавеющие шайбы DIN 988 применяются в пищевой, медицинской, химической промышленности, а также в приборах, работающих в агрессивных средах.
• Латунь: Применяется, когда важна немагнитность, хорошая электропроводность и коррозионная стойкость. Латунные шайбы DIN 988 используются в электротехнике, точной механике, приборостроении.
• Бронза: Реже используется для специальных применений, где требуется износостойкость и антифрикционные свойства в сочетании с коррозионной стойкостью.

Размеры шайб DIN 988 регулировочные:

Размеры шайб DIN 988 регулировочные стандартизованы и определяются номинальным диаметром (d1), который соответствует диаметру вала или оси, на которую они устанавливаются. Стандарт DIN 988 охватывает широкий диапазон размеров валов, от 1 мм до 50 мм и более.

Основные размеры, указываемые в стандарте DIN 988 и каталогах производителей, включают:

• d1: Внутренний диаметр шайбы (диаметр отверстия), номинальный диаметр вала, для которого предназначена шайба.
• D1: Наружный диаметр шайбы. Значение D1 стандартизовано для каждого d1.
• t: Толщина шайбы. Шайбы DIN 988 доступны в широком диапазоне стандартных толщин для каждого размера d1, обычно с шагом 0,05 мм, 0,1 мм, 0.2 мм, 0.3 мм, 0.5 мм, 1 мм, 1.5 мм, 2 мм, 3 мм и т.д., начиная от 0.1 мм и менее.

Важно! Шайбы DIN 988 продаются по толщине, а не по "размеру резьбы", как обычные шайбы. При заказе необходимо указывать номинальный диаметр (d1) и необходимую толщину (t).

Пример: Для вала диаметром 10 мм и необходимой регулировки зазора в 0,2 мм, нужно заказать: "Шайба DIN 988 - 10 x 0.2".

Для точного подбора размера шайбы DIN 988 необходимо обращаться к таблицам размеров, приведенным в стандарте DIN 988 или в каталогах производителей. Таблицы содержат полный перечень доступных размеров и толщин для каждого диаметра вала.

Стандарты, аналоги и обозначения:

• DIN 988: Немецкий стандарт, определяющий размеры, допуски и технические требования к регулировочным шайбам.
• Аналоги: В различных каталогах шайбы DIN 988 могут называться регулировочные шайбы, калибровочные шайбы, подкладные кольца, прецизионные шайбы, adjustment shims, adjusting washers, calibration washers. Прямых полных аналогов в стандартах ISO или ГОСТ, полностью повторяющих DIN 988, нет. Однако, шайбы схожего назначения и с подобными характеристиками могут встречаться под другими обозначениями (например, в каталогах отдельных производителей).
• Обозначение при заказе (пример): Шайба DIN 988 - 10 x 0.2 - сталь фосфатированная (указывается стандарт, диаметр d1 = 10 мм, толщина t = 0.2 мм, материал и покрытие). Часто используют упрощенное обозначение: DIN 988 - 10x0.2.

Области применения шайб DIN 988 регулировочные:

Шайбы DIN 988 регулировочные находят широкое применение в различных отраслях, где требуется точная регулировка зазоров и компенсация допусков, в частности:

• Машиностроение:
  • Регулировка осевого зазора в подшипниках качения.
  • Точное позиционирование шестерен, зубчатых колес, валов в редукторах и приводах.
  • Регулировка зазоров в направляющих скольжения.
  • Выравнивание поверхностей и компенсация неточностей обработки.
• Приборостроение и точная механика:
  • Точная настройка механизмов часов, измерительных приборов, оптических систем.
  • Регулировка положения линз, зеркал, датчиков.
  • Компенсация допусков при сборке прецизионных устройств.
• Станкостроение:
  • Регулировка зазоров в шпиндельных узлах станков.
  • Настройка точности позиционирования рабочих органов.
  • Компенсация износа направляющих.
• Автомобилестроение:
  • Регулировка осевого зазора в подшипниках ступиц колес, редукторах.
  • Настройка зазоров в клапанном механизме двигателя (в некоторых конструкциях).
• Робототехника и автоматизация:
  • Точное позиционирование датчиков, исполнительных механизмов, рабочих органов роботов.
  • Настройка прецизионных механизмов автоматизированных линий.
• Гидравлика и пневматика:
  • Регулировка зазоров в гидрораспределителях, насосах, клапанах.
  • Точное позиционирование деталей гидравлических и пневматических систем.

Преимущества использования шайб DIN 988 регулировочные:

• Высокая точность регулировки: Обеспечивают возможность очень тонкой и прецизионной настройки зазоров благодаря широкому диапазону толщин и малому шагу между ними.
• Компенсация допусков: Позволяют компенсировать накопленные допуски при производстве деталей и обеспечить необходимые посадки и зазоры в сборке.
• Стандартизация и взаимозаменяемость: Соответствие стандарту DIN 988 гарантирует предсказуемое качество и размеры, упрощая проектирование и замену.
• Широкий ассортимент размеров и толщин: Доступны для валов различных диаметров и с разной градацией толщин, что позволяет подобрать оптимальное решение для конкретной задачи.
• Простота применения: Устанавливаются так же легко, как и обычные шайбы.
• Экономичность: Относительно недорогие в массовом производстве, особенно стальные шайбы.

Недостатки и ограничения шайб DIN 988 регулировочные:

• Не предназначены для высоких нагрузок: Регулировочные шайбы DIN 988 не рассчитаны на передачу значительных нагрузок и не являются силовыми элементами крепежа. Их основная функция – регулировка.
• Требуют точного подбора толщины: Для эффективной регулировки необходимо правильно рассчитать или экспериментально подобрать нужную толщину шайбы.
• Возможность деформации при чрезмерной нагрузке: Слишком большая нагрузка или неправильный монтаж могут привести к деформации тонкой шайбы.
• Чувствительность к коррозии (для стальных шайб без надлежащего покрытия).

Рекомендации по выбору и применению шайб DIN 988 регулировочные:

• Определите необходимый внутренний диаметр (d1) шайбы в соответствии с диаметром вала или оси.
• Определите необходимую толщину шайбы (t) для регулировки зазора. Толщину можно рассчитать теоретически или подобрать экспериментально, используя набор шайб разной толщины.
• Выберите материал шайбы в зависимости от условий эксплуатации (коррозионная среда, температура, магнитные свойства). Для большинства применений достаточно стальных фосфатированных шайб. Для агрессивных сред или высоких требований к гигиене – нержавеющая сталь.
• Убедитесь, что поверхности, между которыми устанавливается шайба, чистые и ровные для обеспечения точной регулировки и предотвращения деформации шайбы.
• При монтаже не допускайте перекосов и чрезмерной нагрузки на шайбу.
• Для точной регулировки зазоров рекомендуется использовать наборы регулировочных шайб разной толщины.
• При необходимости многократной регулировки зазоров следует использовать шайбы из материалов, стойких к износу и деформации.

Где купить шайбы DIN 988 регулировочные:

Шайбы DIN 988 регулировочные можно приобрести в:

• В компании "НК ПРОФИ": НК ПРОФИ предлагает широкий ассортимент качественных регулировочных шайб DIN 988 различных размеров, толщин и материалов для точной настройки ваших механизмов. Обратитесь к специалистам НК ПРОФИ для подбора оптимальных регулировочных шайб!
• Магазинах подшипников и приводной техники: Специализированные магазины, предлагающие широкий ассортимент подшипников, уплотнений и регулировочных элементов, включая шайбы DIN 988.
• Магазинах точных инструментов и измерительного оборудования: Отделы прецизионного инструмента и калибровочных средств.
• Интернет-магазинах метизов и промышленных компонентов: Онлайн магазины с доставкой, специализирующиеся на промышленном крепеже и комплектующих.
• Поставщиках промышленных компонентов и запчастей для оборудования: Компании, специализирующиеся на оптовых поставках для предприятий и производств.

При покупке шайб DIN 988 регулировочных обращайте внимание на маркировку, соответствие стандарту, размер (диаметр d1, толщину t), материал и покрытие (при наличии). Выбирайте надежных поставщиков, таких как НК ПРОФИ, гарантирующих качество продукции и соответствие стандартам точности. Для критических применений рекомендуется использовать шайбы от известных производителей, специализирующихся на прецизионных компонентах.

Шайбы DIN 988 регулировочные – это незаменимый элемент для обеспечения точной сборки, настройки и долговечной работы разнообразных механизмов и приборов, где важна высокая точность и минимальные зазоры!
