Винты DIN 316

DIN 316 – Винты-барашки (Wing Screws)

DIN 316 – это стандарт, определяющий размеры и характеристики винтов-барашков, которые также часто называют "винтами с крыльчатой головкой" или "ручными винтами". Основным отличием винтов DIN 316 является наличие крыльчатой головки, предназначенной для закручивания и откручивания винта без использования инструментов, вручную. Это делает их идеальными для применений, где требуется частое и быстрое разъединение и соединение деталей, а также для регулировок, выполняемых вручную.

Ключевая особенность DIN 316: Крыльчатая головка

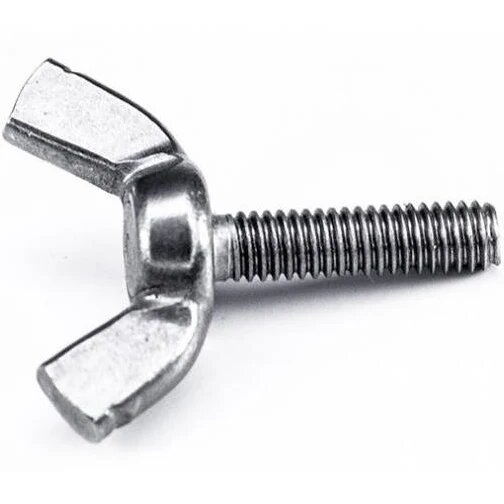

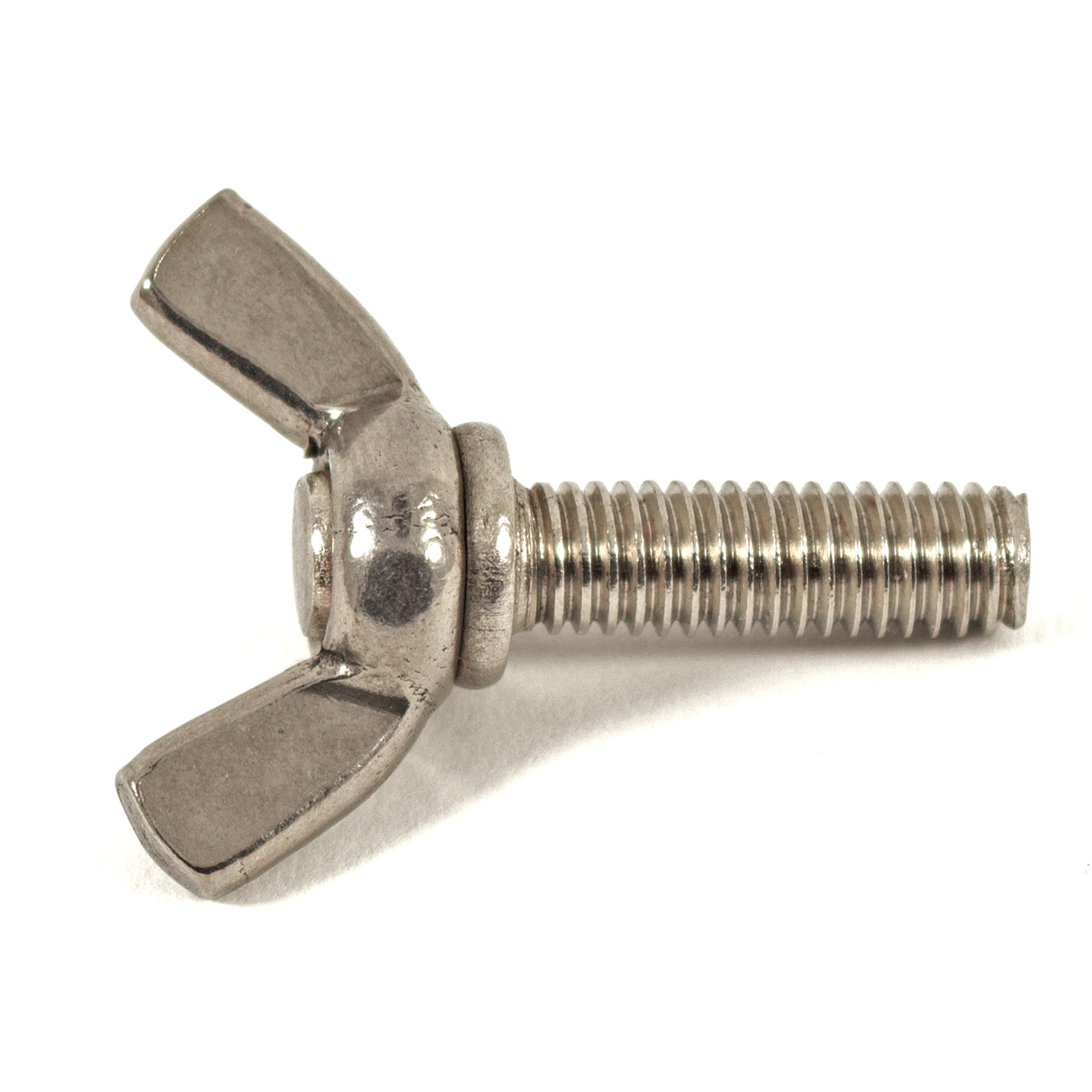

Главным отличием стандарта DIN 316 является наличие крыльчатой головки, которая состоит из двух плоских "крыльев", выступающих по бокам головки винта. Эта форма головки обеспечивает удобный захват пальцами для вращения винта.

Основные характеристики винтов DIN 316:

• Тип головки: Крыльчатая (Wing Head, Butterfly Head). Головка имеет форму с двумя плоскими выступами ("крыльями"), расположенными симметрично относительно стержня винта.
• Тип привода: Ручной. Закручивание и откручивание осуществляется вручную, с помощью пальцев, захватывающих крылья головки. Инструменты, как правило, не используются.
• Резьба: Метрическая резьба по стандартам ISO 261 и ISO 262. Как правило, используется полная резьба, идущая по всей длине стержня. Стандартный шаг резьбы – крупный.
• Форма стержня: Стандарт DIN 316 описывает винты с разными формами стержня, включая:
  • Обычный стержень (тип B): Стержень цилиндрической формы, типичный для большинства винтов.
  • Заостренный стержень (тип D): Стержень имеет заостренный конец. Используется для создания соединений в мягких материалах или для самонарезания резьбы в тонколистовых материалах.
• Материалы: Винты DIN 316 изготавливаются из различных материалов:
  • Сталь: Углеродистая сталь различных классов прочности (обычно не высоких, так как винты предназначены для ручного затягивания). Стальные винты могут иметь защитное покрытие от коррозии, например, цинкование (гальваническое).
  • Нержавеющая сталь: Наиболее часто используются нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316). Нержавеющие стали обеспечивают высокую коррозионную стойкость.
  • Латунь: Используется для декоративных целей, а также для применений, где требуются немагнитные свойства и хорошая электропроводность.
  • Пластик: Для специальных применений, где требуется легкость, диэлектрические свойства или химическая стойкость.
• Размеры: Стандарт DIN 316 охватывает диаметры резьбы от M3 до M12. Длины винтов зависят от диаметра резьбы.

Преимущества винтов DIN 316 (винтов-барашков):

Винты DIN 316 обладают уникальными преимуществами, обусловленными их крыльчатой головкой:

• Возможность ручного затягивания и откручивания: Главное преимущество - это быстрое и простое закручивание и откручивание без использования инструментов. Это экономит время и упрощает операции.
• Удобство регулировки: Идеальны для применений, где требуются частые регулировки, настройки или разборка соединений.
• Отсутствие необходимости в инструментах: Не нужно носить с собой инструменты для монтажа/демонтажа, что особенно удобно в полевых условиях или для портативных устройств.
• Скорость операций: Ручное затягивание и откручивание значительно быстрее, чем использование инструментов, особенно для повторяющихся операций.
• Безопасность для поверхностей: Ручное затягивание ограничивает усилие, что снижает риск повреждения мягких материалов или срыва резьбы.
• Визуальная идентификация: Крыльчатая головка делает винты DIN 316 легко узнаваемыми и отличает их от обычных винтов, что может быть важным для определенных процессов сборки или обслуживания.

Применение винтов DIN 316 (винтов-барашков):

Винты DIN 316 находят применение в разнообразных областях, где важна возможность ручного управления крепежом:

• Приборостроение и точная механика: Фиксация крышек приборов, панелей, регулировка положения компонентов, где нужен быстрый доступ и ручная настройка.
• Производство оборудования, требующего частого обслуживания: Крепление защитных кожухов, крышек, панелей доступа на оборудовании, которое требует регулярного осмотра, чистки или настройки.
• Мебельное производство (сборно-разборная мебель): Крепление элементов сборно-разборной мебели, позволяющее потребителям легко собирать и разбирать мебель без инструментов.
• Медицинское оборудование и инвалидные коляски: Регулировка и фиксация элементов медицинских устройств, регулировка подножек и других элементов инвалидных колясок, где важна удобство ручной настройки.
• Фото- и видеотехника: Крепление элементов штативов, осветительного оборудования, регулировка положения камер и другой аппаратуры.
• Велосипеды и спортивное оборудование: Регулировка высоты сидений, руля, фиксация колес на детских велосипедах, где нужна возможность быстрой настройки без инструментов.
• Сантехника и отопление: Крепление съемных элементов, кранов, регулировочных вентилей, где нужен ручной доступ и регулировка.
• Садовое оборудование и инструменты: Фиксация регулируемых элементов садовой мебели, инструментов, где удобно ручное управление.
• Выставочное оборудование и рекламные конструкции: Сборка и разборка выставочных стендов, временных конструкций, где скорость монтажа и демонтажа является важной.

Как выбрать винты DIN 316 (винты-барашки):

При выборе винтов DIN 316 следует учитывать следующие факторы:

• Материал: Выбор материала зависит от условий эксплуатации. Для коррозийных сред – нержавеющая сталь (A2/A4). Для стандартных внутренних применений – сталь с покрытием или латунь. Для специальных требований (легкость, диэлектричность) – пластик.
• Диаметр и длина резьбы: Подбирайте диаметр и длину, исходя из толщины соединяемых деталей и необходимой прочности соединения. Учитывайте, что винты-барашки обычно не предназначены для очень высоких нагрузок.
• Форма стержня: Выберите тип стержня (обычный - тип B, заостренный - тип D) в зависимости от материалов, что соединяются, и необходимости самонарезания.
• Внешний вид: Для декоративных применений обратите внимание на материал и обработку поверхности (например, полированная нержавеющая сталь, латунь).
• Условия эксплуатации: Учитывайте температуру, влажность, наличие агрессивных веществ, чтобы выбрать материал с соответствующей стойкостью.

Стандарты, связанные с DIN 316:

• ISO 1234: Международный стандарт ISO, который является аналогом DIN 316 и определяет винты-барашки. Стандарт ISO 1234 может иметь некоторые отличия от DIN 316 в деталях размеров, но в целом они считаются взаимозаменяемыми.
• ГОСТ 3032-76: Стандарт СНГ ГОСТ, описывающий винты-барашки, является аналогом DIN 316 и ISO 1234, но также может иметь определенные отличия.

Размеры винтов DIN 316: Диапазон

Диапазон размеров DIN 316 охватывает наиболее распространенные диаметры резьбы для ручного крепления:

• Диаметры резьбы (М): Стандартно от M3 до M12. Наиболее распространенные диаметры: M3, M4, M5, M6, M8, M10, M12.

• Длины винтов (L): Для каждого диаметра резьбы предусмотрен стандартизованный ряд длин. Диапазон длин зависит от диаметра. Примеры диапазонов длин (могут варьироваться):

  • M3: от 8 мм до 30 мм
  • M4: от 10 мм до 40 мм
  • M5: от 12 мм до 50 мм
  • M6: от 12 мм до 60 мм
  • M8: от 16 мм до 80 мм
  • M10: от 20 мм до 100 мм
  • M12: от 25 мм до 120 мм

• Размеры крыльчатой головки (для понимания габаритов): Размеры крыльчатой головки (ширина крыльев, высота головки) стандартизованы для каждого диаметра резьбы в DIN 316. Для получения точных значений необходимо обратиться к таблицам размеров стандарта или в каталогах производителей. Приблизительные соотношения:

  • Для M4: Ширина крыльев ≈ 18 мм, высота головки ≈ 9 мм
  • Для M6: Ширина крыльев ≈ 24 мм, высота головки ≈ 12 мм
  • Для M8: Ширина крыльев ≈ 30 мм, высота головки ≈ 15 мм

• Шаг резьбы: Метрическая резьба крупного шага, согласно ISO 261 и ISO 262. Примеры шага:

  • M3 x 0.5 мм
  • M4 x 0.7 мм
  • M6 x 1.0 мм
  • M8 x 1.25 мм
  • M10 x 1.5 мм

Обозначение размеров:

Обозначение размеров винтов DIN 316 включает тип стандарта, диаметр резьбы, длину, тип стержня (при необходимости) и материал:

DIN 316 - M d x L - Тип стержня (B или D) - Материал

Пример обозначения:

DIN 316 - M6 x 30 - B - A2

Это означает винт DIN 316 с метрической резьбой диаметром 6 мм, длиной 30 мм, обычным стержнем (тип B), изготовленный из нержавеющей стали марки A2.

Где найти подробную информацию о размерах:

Для получения исчерпывающих данных о размерах, включая размеры крыльчатой головки, точные длины, шаги резьбы и другие параметры винтов DIN 316, рекомендуется обращаться к:

• Официальному тексту стандарта ISO 1234 (или DIN 316): Официальный документ содержит подробные таблицы размеров для всех параметров винтов, включая размеры головок, крыльев, допуски и технические требования.
• Каталогам производителей крепежа: Каталоги производителей крепежа являются лучшим источником информации о доступных размерах, материалах, покрытиях и полных технических характеристиках винтов DIN 316. В каталогах обычно приводятся подробные таблицы размеров и чертежи.
• Онлайн-справочникам и базам данных по крепежу: Существует множество онлайн-ресурсов, предоставляющих справочные данные по стандартам крепежа, включая DIN 316. Проте, для ответственных применений, рекомендуется всегда проверять информацию по официальным стандартам или каталогам производителей.

Важно: При выборе винтов DIN 316, особенно для ответственных применений, всегда тщательно проверяйте точные размеры и технические характеристики в официальной документации или каталогах производителей. Размеры крыльчатой головки и материал важно учитывать при проектировании соединений для обеспечения надежности и удобства использования.
