Кольца стопорные внутренние DIN 472

Кольца стопорные DIN 472: Описание, характеристики, размеры и применение

Кольца стопорные DIN 472 – это внутренние пружинные стопорные кольца радиального монтажа, предназначенные для фиксации деталей в отверстиях. Они используются для предотвращения осевого смещения деталей, таких как подшипники качения, втулки, уплотнения и другие компоненты, установленные в отверстиях корпусов или других деталей. DIN 472 является одним из самых распространенных стандартов для внутренних стопорных колец, известных своей надежностью, простотой использования и экономичностью.

Описание и конструкция колец DIN 472:

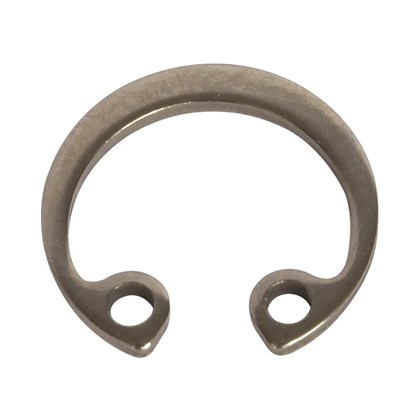

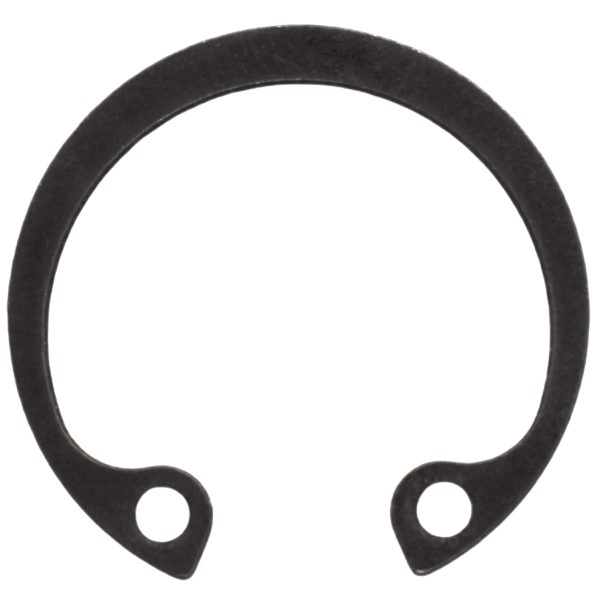

Кольцо DIN 472 имеет характерную форму открытого круга с внутренними ушками на концах. Конструкция кольца разработана для:

• Пружинности на сжатие: Кольцо изготавливается из пружинной стали, что обеспечивает необходимую упругость для сжатия концов кольца во время монтажа и надежное распирание в канавке отверстия после установки.
• Внутренние ушки на концах: Специальные ушки, направленные внутрь кольца, предназначены для захвата инструментом (специальными клещами для внутренних стопорных колец) при монтаже и демонтаже. Форма ушек стандартизована для удобного и надежного захвата.
• Радиальный монтаж в отверстие: Кольцо устанавливается в канавку на внутренней поверхности отверстия радиально, то есть перпендикулярно к оси отверстия. После установки кольцо пружинно расширяется в канавке, создавая надежное стопорение детали.

Материалы изготовления колец DIN 472:

Кольца DIN 472 обычно изготавливаются из следующих материалов:

• Пружинная сталь: Наиболее распространенный материал. Обеспечивает необходимую пружинность, прочность и износостойкость. Для защиты от коррозии стальные кольца DIN 472 часто подвергают защитному покрытию:
  • Фосфатирование и промасливание: Стандартное покрытие, обеспечивающее базовую защиту от коррозии и уменьшающее трение.
  • Цинкование: Обеспечивает улучшенную защиту от коррозии, особенно в условиях влажности. Может быть гальваническое или ламеллярное цинкование.
  • Кадмирование: Обеспечивает высокую коррозионную стойкость, но является менее экологичным вариантом, чем цинкование.
  • Никелирование: Обеспечивает коррозионную стойкость и улучшает внешний вид.
• Нержавеющая сталь: Используется для применений, где требуется максимальная коррозионная стойкость. Чаще всего используются нержавеющие стали марок A2 (AISI 304) или A4 (AISI 316). Кольца из нержавеющей стали применяют в пищевой, медицинской, химической промышленности, а также для наружного применения и в агрессивных средах.
• Другие материалы (реже): В отдельных случаях кольца DIN 472 могут быть изготовлены из других материалов, таких как бронза, латунь или специальные сплавы, для обеспечения специфических свойств (например, немагнитные кольца, кольца для высоких температур).

Размеры колец DIN 472:

Размеры колец DIN 472 стандартизованы и определяются диаметром отверстия (D1), для которого они предназначены. Основные размеры, указываемые в стандартах и каталогах, включают:

• D1: Диаметр отверстия, для которого предназначено кольцо. Диапазон диаметров отверстий для DIN 472 обычно составляет от 6 мм до 300 мм и более.
• D2: Внешний диаметр кольца в свободном состоянии.
• D3: Внутренний диаметр кольца в свободном состоянии.
• s: Толщина кольца.
• b: Ширина кольца (радиальный размер ушек).
• f: Высота ушек.

Для точного выбора размера кольца DIN 472 необходимо обращаться к таблицам размеров, приведенным в стандартах (DIN 472) или в каталогах производителей. Таблицы размеров содержат все необходимые параметры кольца для каждого диаметра отверстия.

Стандарты, аналоги и обозначения:

• DIN 472: Немецкий стандарт, определяющий размеры и технические требования к внутренним стопорным кольцам для отверстий.
• ISO 4762: Международный стандарт, соответствует DIN 472 для форм внутренних стопорных колец. DIN 472 и ISO 4762 в большинстве случаев являются взаимозаменяемыми.
• ГОСТ 13943-86 (или ГОСТ Р 57525-2017): Российский стандарт, является аналогом DIN 472 и ISO 4762. Кольца по ГОСТ 13943-86, как правило, взаимозаменяемы с DIN 472.
• Обозначение при заказе (пример): Кольцо стопорное DIN 472 - 20 x 1.2 - сталь фосфатированная (указывается стандарт, диаметр отверстия D1 = 20 мм, толщина кольца s = 1.2 мм, материал и покрытие).

Области применения колец DIN 472:

Кольца DIN 472 широко применяются в разнообразных отраслях, где необходима надежная осевая фиксация деталей в отверстиях:

• Машиностроение:
  • Фиксация подшипников качения в корпусах редукторов, электродвигателей, насосов и другого оборудования.
  • Стопорение втулок и гильз в отверстиях корпусов.
  • Фиксация манжетных уплотнений в гнездах.
  • Крепление деталей в гидравлических и пневматических цилиндрах.
• Автомобилестроение:
  • Соединения в коробках передач, двигателях, элементах подвески и рулевого управления.
  • Фиксация поршневых пальцев.
  • Крепление элементов тормозной системы и других узлов.
• Приборостроение и точная механика:
  • Фиксация деталей в редукторах, приводах, измерительных приборах.
  • Стопорение линз и других оптических элементов в корпусах.
• Станкостроение:
  • Фиксация шпинделей, валов подачи, элементов механизмов станков в корпусах.
• Гидравлика и пневматика:
  • Фиксация поршней, штоков, уплотнений в цилиндрах и распределителях.
• Бытовая техника и электроника:
  • Фиксация деталей в электроинструментах, бытовых приборах, аудио- и видеотехнике.

Преимущества использования колец DIN 472:

• Надежность фиксации: Пружинная сталь и конструкция кольца обеспечивают надежное стопорение деталей в отверстиях.
• Простота монтажа и демонтажа: Устанавливаются и снимаются относительно легко с помощью специальных клещей.
• Экономичность: Производство стопорных колец является экономически выгодным, что делает их доступными по цене.
• Компактность: Кольца занимают минимум места в осевом направлении.
• Стандартизация и взаимозаменяемость: Соответствие стандарту DIN 472 гарантирует качество и взаимозаменяемость.
• Широкий диапазон размеров: Доступны для отверстий разных диаметров.
• Возможность многоразового использования (зависит от условий эксплуатации и состояния кольца).

Недостатки и ограничения колец DIN 472:

• Не предназначены для очень высоких осевых нагрузок: Для экстремальных осевых усилий могут понадобиться более мощные методы фиксации.
• Требуют наличия канавки в отверстии: Необходимо предварительно выполнить канавку соответствующих размеров в отверстии.
• Возможность повреждения канавки при демонтаже (при неправильном демонтаже).
• Сложность монтажа и демонтажа без специального инструмента.

Рекомендации по выбору и применению колец DIN 472:

• Выбирайте размер кольца в соответствии с диаметром отверстия (D1) и нагрузкой.
• Выбирайте материал кольца в зависимости от условий эксплуатации: Для обычных условий – сталь с фосфатным или цинковым покрытием, для коррозионно-активных сред – нержавеющая сталь.
• Убедитесь в соответствии размеров канавки в отверстии стандарту DIN 472 для выбранного размера кольца. Размеры канавок также стандартизованы и приведены в DIN 472.
• Используйте специальные клещи для внутренних стопорных колец для монтажа и демонтажа. Это обеспечит правильную установку и предотвратит повреждение кольца и канавки.
• При монтаже сжимайте концы кольца лишь на необходимую величину для введения в отверстие и канавку. Чрезмерное сжатие может привести к деформации кольца.
• После монтажа убедитесь, что кольцо надежно зафиксировано в канавке и деталь надежно стопорится.
• При повторном использовании кольца проверьте его на наличие деформаций и повреждений. Деформированные кольца не рекомендуется использовать повторно.
