Такелаж DIN из нержавеющей стали: Выбор профессионалов, гарантия долговечности! (С характеристиками, размерами и стандартами DIN)
Забудьте о ржавчине и ненадежности – выбирайте такелаж, которому доверяют!
В мире, где безопасность и долговечность имеют первостепенное значение, такелаж играет критически важную роль. Будь то подъем тяжелых грузов на стройплощадке, обеспечение надежности морского оборудования, или создание эстетически привлекательных архитектурных решений – качество такелажных элементов определяет успех и безопасность проекта.
Именно поэтому мы предлагаем вам такелаж, соответствующий строгим стандартам DIN и изготовленный из высококачественной нержавеющей стали. Это не просто крепеж – это инвестиция в надежность, безопасность и долговечность, которая окупится с лихвой в любых условиях эксплуатации.
DIN – Знак безупречного качества:
Немецкие стандарты DIN (Deutsches Institut für Normung) – это эталон качества в мировой инженерии. Такелаж, произведенный по стандартам DIN, проходит жесткий контроль на каждом этапе производства. Это значит, что вы получаете изделия с точно выверенными размерами, гарантированной прочностью и безупречным качеством материалов. Выбирая такелаж DIN, вы выбираете спокойствие и уверенность в каждом соединении.
Нержавеющая сталь – Вечная защита от коррозии:
Забудьте о проблемах ржавчины и частой замене такелажа! Нержавеющая сталь – особенно аустенитные марки (A2 - AISI 304, A4 - AISI 316) – обладает феноменальной устойчивостью к коррозии. Наш такелаж из нержавеющей стали не боится:
- Соленой воды и влажного морского климата – идеальное решение для морского дела, яхтинга и прибрежного строительства.
- Агрессивных химических сред – незаменимо для химической, пищевой и фармацевтической промышленности.
- Экстремальных температурных колебаний – сохраняет свои свойства в широком диапазоне температур, от арктического холода до тропической жары.
- Ультрафиолетового излучения и атмосферных воздействий – гарантирует долговечность при наружном применении.
5 причин выбрать такелаж DIN из нержавеющей стали:
- Абсолютная безопасность: Соответствие стандартам DIN и прочность нержавеющей стали гарантируют безопасность в самых ответственных применениях.
- Непревзойденная долговечность: Забудьте о ржавчине и постоянных заменах – наш такелаж прослужит вам долгие годы, даже в самых суровых условиях.
- Минимум обслуживания: Нержавеющая сталь не требует покраски, смазки или другой специальной обработки – экономьте время и средства на обслуживании.
- Эстетика премиум-класса: Блеск нержавеющей стали придает современный и респектабельный вид вашим конструкциям, особенно важно для архитектурных и дизайнерских решений.
- Универсальность применения: Наш такелаж DIN из нержавеющей стали найдет применение в любой отрасли, где ценятся надежность, безопасность и долговечность.
Широкий ассортимент для любых задач с характеристиками и размерами:
Мы предлагаем полный спектр такелажных изделий DIN из нержавеющей стали, чтобы удовлетворить любые ваши потребности. Ознакомьтесь с подробным описанием и размерным рядом основных видов:
1. Скобы такелажные DIN 82101 (тип D и тип S):
Описание: Скобы такелажные по стандарту DIN 82101 – это универсальные соединительные элементы, представленные в двух основных типах:
- Тип D (прямые): Идеальны для прямого соединения двух такелажных элементов.
- Тип S (омегообразные): Обеспечивают большую рабочую ширину зева, удобны для соединения с петлями и элементами большего размера.
Характеристики:
- Стандарт: DIN 82101
- Материал: Нержавеющая сталь марки A2 (AISI 304) или A4 (AISI 316)
- Типы: D (прямые), S (омегообразные)
- Шплинт: Винтовой шплинт (винт)
- Изготовление: Кованые
- Рабочая нагрузка (WLL): От 0.02 тонн до 4.2 тонн (в зависимости от размера)
- Запас прочности: 6:1
- Поверхность: Матовая или полированная
Размеры (пример для типа D, размеры могут варьироваться, уточняйте спецификацию):
| Размер скобы (мм) | Диаметр штифта (d1), мм | Внутренняя ширина (b1), мм | Внутренняя высота (c1), мм | Толщина проушины (d3), мм |
|---|---|---|---|---|
| 4 | 4 | 12 | 20 | 8 |
| 5 | 5 | 14 | 25 | 10 |
| 6 | 6 | 16 | 30 | 12 |
| 8 | 8 | 20 | 40 | 16 |
| 10 | 10 | 25 | 50 | 20 |
| 12 | 12 | 30 | 60 | 24 |
| 13 | 13 | 32 | 65 | 26 |
| 16 | 16 | 40 | 80 | 32 |
| 19 | 19 | 48 | 95 | 38 |
| 22 | 22 | 55 | 110 | 44 |
| 25 | 25 | 63 | 125 | 50 |
| 28 | 28 | 70 | 140 | 56 |
| 32 | 32 | 80 | 160 | 64 |
2. Крюки грузовые DIN 15401 (однорогие):
Описание: Однорогие грузовые крюки по стандарту DIN 15401 предназначены для использования в крановых механизмах и грузоподъемных устройствах.
Характеристики:
- Стандарт: DIN 15401
- Материал: Нержавеющая сталь марки A2 (AISI 304) или A4 (AISI 316)
- Тип: Однорогие, литые
- Замок/Защелка: Могут поставляться с защелкой или без (защелка приобретается отдельно)
- Изготовление: Литые
- Рабочая нагрузка (WLL): От 0.25 тонн до 25 тонн (в зависимости от размера)
- Запас прочности: 4:1
- Поверхность: Матовая или полированная
Размеры (пример, размеры могут варьироваться, уточняйте спецификацию):
| Размер крюка (номер) | Грузоподъемность (WLL), т | Толщина зева, мм | Высота крюка, мм | Диаметр проушины, мм | Толщина материала, мм |
|---|---|---|---|---|---|
| 2 | 0.25 | 18 | 100 | 20 | 10 |
| 3 | 0.5 | 22 | 115 | 22 | 12 |
| 5 | 1.0 | 28 | 140 | 28 | 14 |
| 8 | 2.0 | 36 | 170 | 34 | 18 |
| 10 | 3.0 | 40 | 190 | 38 | 20 |
| 12 | 4.0 | 45 | 210 | 42 | 22 |
| 16 | 6.3 | 56 | 250 | 50 | 25 |
| 20 | 10 | 68 | 290 | 58 | 28 |
| 25 | 16 | 80 | 340 | 68 | 32 |
| 32 | 25 | 95 | 400 | 80 | 38 |

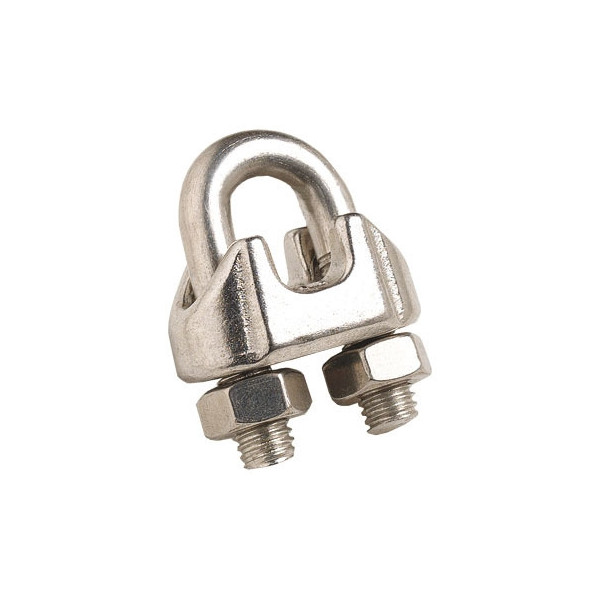

3. Зажимы для стальных канатов DIN 741 (винтовые):
Описание: Винтовые зажимы по стандарту DIN 741 предназначены для создания надежных петель и соединений на стальных тросах.
Характеристики:
- Стандарт: DIN 741
- Материал: Нержавеющая сталь марки A2 (AISI 304) или A4 (AISI 316)
- Тип: Винтовые, U-образный болт
- Размер под трос: Для тросов диаметром от 2 мм до 32 мм
- Болты: U-образные болты с гайками (количество зависит от размера)
- Момент затяжки: Рекомендован производителем (уточняется в спецификации)
- Поверхность: Матовая или полированная
Размеры (пример, размеры могут варьироваться, уточняйте спецификацию):
| Диаметр троса (мм) | Размер резьбы U-болта | Высота, мм | Ширина, мм | Ширина седла, мм |
|---|---|---|---|---|
| 2-3 | M4 | 22 | 20 | 14 |
| 4 | M5 | 27 | 25 | 17 |
| 5 | M6 | 32 | 30 | 20 |
| 6 | M6 | 32 | 30 | 20 |
| 8 | M8 | 40 | 40 | 26 |
| 10 | M10 | 48 | 48 | 32 |
| 12 | M12 | 56 | 56 | 38 |
| 13 | M12 | 56 | 56 | 38 |
| 16 | M16 | 72 | 72 | 48 |
| 19 | M20 | 88 | 88 | 58 |
| 22 | M22 | 96 | 96 | 64 |
| 25 | M24 | 104 | 104 | 70 |
| 26 | M24 | 104 | 104 | 70 |
| 28 | M27 | 116 | 116 | 78 |
| 32 | M30 | 128 | 128 | 86 |
4. Талрепы DIN 1480 (кольцо-кольцо, открытые):
Описание: Талрепы по стандарту DIN 1480 с открытым корпусом и концевыми элементами "кольцо-кольцо" используются для создания регулируемых соединений и натяжения тросов и цепей.
Характеристики:
- Стандарт: DIN 1480
- Материал: Нержавеющая сталь марки A2 (AISI 304) или A4 (AISI 316)
- Тип: Открытые, корпус с наружной резьбой
- Концы: Кольцо-кольцо
- Резьба: Метрическая (M5 - M20)
- Рабочая нагрузка (WLL): Зависит от размера (уточняется в спецификации)
- Ход натяжения: Зависит от размера (уточняется в спецификации)
- Поверхность: Матовая или полированная
Размеры (пример для типа "кольцо-кольцо", размеры могут варьироваться, уточняйте спецификацию):
| Размер резьбы | Длина корпуса (мин/макс), мм | Внутренний диаметр кольца, мм | Диаметр пальца, мм |
|---|---|---|---|
| M5 | 100 / 150 | 10 | 5 |
| M6 | 120 / 180 | 12 | 6 |
| M8 | 160 / 240 | 16 | 8 |
| M10 | 200 / 300 | 20 | 10 |
| M12 | 240 / 360 | 24 | 12 |
| M14 | 280 / 420 | 28 | 14 |
| M16 | 320 / 480 | 32 | 16 |
| M20 | 400 / 600 | 40 | 20 |
5. Рым-болты DIN 580 (вращающиеся):
Описание: Рым-болты по стандарту DIN 580 с вращающимся кольцом – это удобные точки крепления для такелажа, позволяющие ориентировать груз в нужном направлении.
Характеристики:
- Стандарт: DIN 580
- Материал: Нержавеющая сталь марки A2 (AISI 304) или A4 (AISI 316)
- Тип: Вращающиеся, с кольцом
- Резьба: Метрическая (M6 - M36)
- Рабочая нагрузка (WLL): От 140 кг до 4500 кг (в зависимости от размера, указана для вертикального подъема)
- Угол наклона: Рабочая нагрузка снижается при угловом натяжении (см. спецификацию производителя)
- Поверхность: Матовая или полированная
Размеры (пример, размеры могут варьироваться, уточняйте спецификацию):
| Размер резьбы | Внутренний диаметр кольца, мм | Внешний диаметр кольца, мм | Длина резьбы, мм | Диаметр стержня, мм | Грузоподъемность (WLL), кг |
|---|---|---|---|---|---|
| M6 | 20 | 36 | 18 | 6 | 140 |
| M8 | 25 | 45 | 24 | 8 | 230 |
| M10 | 30 | 54 | 30 | 10 | 350 |
| M12 | 36 | 64 | 36 | 12 | 500 |
| M14 | 40 | 70 | 42 | 14 | 700 |
| M16 | 45 | 78 | 48 | 16 | 900 |
| M20 | 55 | 92 | 60 | 20 | 1400 |
| M24 | 65 | 108 | 72 | 24 | 2000 |
| M30 | 80 | 130 | 90 | 30 | 3200 |
| M36 | 90 | 145 | 108 | 36 | 4500 |

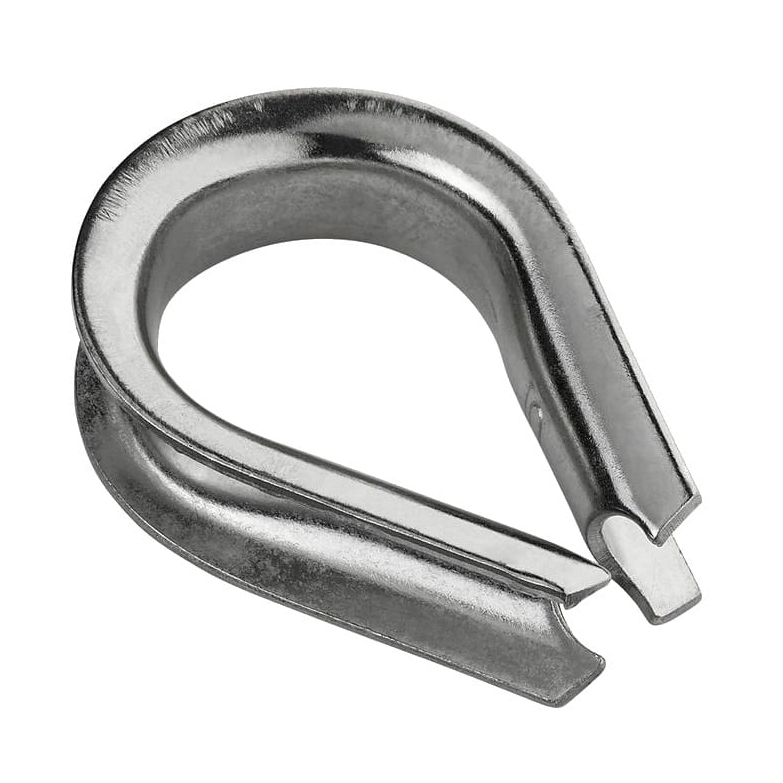

6. Коуши для стальных канатов DIN 6899 Form B (обычные):
Описание: Коуши по стандарту DIN 6899 Form B – это металлические вставки для создания петель на концах стальных тросов, защищающие трос от перетирания и излома.
Характеристики:
- Стандарт: DIN 6899 Form B
- Материал: Нержавеющая сталь марки A2 (AISI 304) или A4 (AISI 316)
- Тип: Обычные, U-образные
- Размер под трос: Для тросов диаметром от 2 мм до 16 мм и более
- Форма: U-образная
- Поверхность: Матовая или полированная
Размеры (пример, размеры могут варьироваться, уточняйте спецификацию):
| Диаметр троса, мм | Внутренняя ширина, мм | Внешняя ширина, мм | Высота, мм | Внешняя высота, мм | Толщина материала, мм |
|---|---|---|---|---|---|
| 2 | 6 | 12 | 12 | 24 | 1.5 |
| 3 | 8 | 15 | 15 | 30 | 2 |
| 4 | 10 | 19 | 19 | 38 | 2.5 |
| 5 | 12 | 22 | 22 | 44 | 3 |
| 6 | 14 | 26 | 26 | 52 | 3.5 |
| 8 | 18 | 33 | 33 | 66 | 4.5 |
| 10 | 22 | 40 | 40 | 80 | 5.5 |
| 12 | 26 | 46 | 46 | 92 | 6.5 |
| 13 | 28 | 49 | 49 |
|
