Болты М4 DIN 933

Болты М4 DIN 933 – Описание, Характеристики и Придбання у НАС

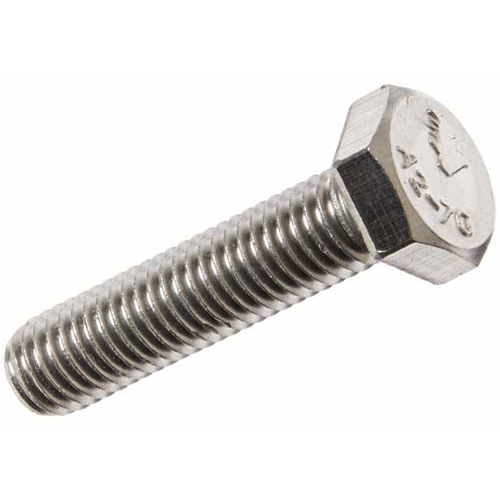

Болт М4 DIN 933 – это компактный, но надежный крепежный элемент, представляющий собой болт с шестигранной головкой и полной резьбой диаметром М4, изготовленный в соответствии со стандартом DIN 933. Этот стандарт, как и для более крупных размеров, регламентирует размеры, допуски и технические параметры болтов с шестигранной головкой и метрической резьбой. Болты М4 DIN 933, несмотря на свой меньший размер, обладают универсальностью, прочностью и точностью, что делает их востребованными в приборостроении, электронике, мебельном производстве, моделестроении, а также в различных областях точной механики и легкой промышленности. Размер М4 обозначает номинальный диаметр резьбы в 4 мм.

Основные характеристики болтов М4 DIN 933:

• Стандарт: DIN 933 (полный аналог ISO 4017, ГОСТ 7798-70, ГОСТ ISO 4017-2014)
• Диаметр резьбы: М4 (4 мм)
• Шаг резьбы: 0.7 мм (крупный шаг, стандартный для М4)
• Тип головки: Шестигранная
• Тип резьбы: Метрическая, полная (по всей длине стержня)
• Размер под ключ (шестигранника): 7 мм (для М4 DIN 933)
• Классы прочности (для стальных болтов): 5.8, 8.8, 10.9, 12.9
• Материалы: В нашем ассортименте вы найдете болты М4 DIN 933 из:
  • Стали: Различные марки углеродистой и легированной стали в зависимости от класса прочности.
  • Нержавеющей стали: Аустенитные стали A2 (AISI 304), A4 (AISI 316).
  • Латуни:
  • Алюминию:
  • Пластика (полимеры): Полиамид, полипропилен и др.
• Покрытия (для стальных болтов): Мы предлагаем болты М4 DIN 933 с различными покрытиями, включая:
  • Без покрытия (черные), цинкование (гальваническое, горячее, термодиффузионное), оксидирование, фосфатирование, никелирование, хромирование, Geomet®, Delta-Tone®.
• Длина: Диапазон длин болтов М4 DIN 933 также достаточно широк, но, как правило, меньше, чем для М6, – от 6 мм до 100 мм и более (стандартные длины, которые вы можете приобрести у нас).

Конструкция и особенности болтов М4 DIN 933:

• Шестигранная головка: Шестигранная форма головки, хотя и меньшего размера, обеспечивает удобство захвата ключом или торцевой головкой, позволяя прикладывать необходимый крутящий момент для надежной затяжки в точных и деликатных соединениях.
• Полная резьба: Болты DIN 933 размера М4 также имеют резьбу по всей длине стержня. Полная резьба обеспечивает максимальное сцепление на доступной длине и позволяет использовать болт для соединений деталей различной толщины, характерных для приборостроения и электроники.
• Метрическая резьба М4: Стержень болта имеет метрическую резьбу с номинальным диаметром 4 мм и стандартным шагом резьбы 0.7 мм (крупный шаг). Метрическая резьба M4 – стандарт для точных механических соединений и электронных компонентов. Обозначение резьбы – М4 или М4-0.7.
• Размер под ключ 7 мм: Для затяжки и ослабления болтов М4 DIN 933 используется гаечный ключ или головка размером 7 мм. Это стандартный размер, соответствующий головке болта М4.

Преимущества использования болтов М4 DIN 933:

• Универсальность в малых размерах: Болты М4 DIN 933 идеально подходят для миниатюрных и точных сборок в электронике, приборостроении, моделестроении, где важны малые габариты крепежа.
• Достаточная прочность для малых нагрузок: При изготовлении из стали соответствующих классов прочности, болты М4 обеспечивают надежное соединение для легких и средних нагрузок, типичных для их областей применения.
• Простота и точность монтажа: Меньший размер головки и резьбы требует более точного инструмента, но метрическая резьба и шестигранная головка сохраняют простоту и эффективность монтажа в точных сборках.
• Широкий выбор материалов и исполнений: Как и более крупные болты DIN 933, M4 доступны из различных материалов (сталь, нержавеющая сталь, латунь, алюминий, пластик) и с различными покрытиями для стальных вариантов. У нас вы можете подобрать болт М4 для любых задач.
• Доступность и стандартизация: Болты М4 DIN 933 являются стандартизованным и распространенным крепежом, доступным на рынке компонентов для электроники, приборостроения и точных механизмов. Соответствие стандарту DIN 933 гарантирует качество и взаимозаменяемость. Приобретая у нас, вы получаете гарантированное качество и соответствие стандартам.
• Экономичность для мелких сборок: Благодаря массовому производству и относительно низкому расходу материала, болты М4 DIN 933 представляют собой экономически выгодное решение для мелкосерийного производства, приборостроения и электронных сборок.
• Разъемность соединений в точной механике: Болтовые соединения с использованием М4 DIN 933 остаются разъемными, позволяя многократно собирать и разбирать приборы, электронные устройства и точные механизмы для обслуживания, модификации или ремонта.

Недостатки и ограничения применения болтов М4 DIN 933:

• Ограниченная несущая способность: Меньший диаметр резьбы М4 означает меньшую прочность и несущую способность по сравнению с более крупными болтами. Болты М4 не предназначены для силовых нагруженных конструкций.
• Требования к точности инструмента: Монтаж болтов М4 требует использования более точного и миниатюрного инструмента (ключи, отвертки, монтажные головки), чем для более крупных размеров.
• Меньшая устойчивость к коррозии (для стальных без покрытия): Как и все стальные болты без покрытия, М4 DIN 933 подвержены коррозии. Для условий влажности или агрессивных сред необходимо использовать варианты с защитными покрытиями или нержавеющую сталь. У нас вы найдете болты с необходимыми покрытиями для любых условий.
• Также выступающая головка: Как и болты других размеров DIN 933, головка М4 остается видимой на поверхности соединения. Для применений, где требуется потайной крепеж, следует рассмотреть другие типы болтов (например, DIN 7991 M4).

Области применения болтов М4 DIN 933:

Болты М4 DIN 933 находят применение в различных областях, где требуется надежное соединение в малых размерах:

• Приборостроение и точная механика: Сборка точных приборов, измерительной аппаратуры, оптических приборов, часовых механизмов, медицинского оборудования.
• Электроника и электротехника: Крепление электронных компонентов, печатных плат, радиаторов, корпусов приборов, щитового оборудования, клеммных колодок, соединителей.
• Мебельное производство (мелкая фурнитура): Сборка мебельной фурнитуры мелких размеров, крепление декоративных элементов, сборка миниатюрной мебели (например, для кукольных домиков).
• Моделирование и хобби: Сборка моделей самолетов, автомобилей, судов, железнодорожных моделей, робототехника, различные виды хобби и творчества, где требуются мелкие крепежные элементы.
• Оргтехника и компьютерная техника: Сборка компьютеров, ноутбуков, принтеров, сканеров, мониторов, крепление внутренних компонентов, корпусов, периферийных устройств.
• Медицинская техника (несиловые элементы): В некоторых видах медицинской техники, где не требуются высокие нагрузки (например, легкие корпуса, элементы крепления панелей).
• DIY и мелкий ремонт: Ремонт мелкой бытовой техники, электроники, очков, часов, ювелирных изделий, другие виды мелкого бытового ремонта и творчества. В НАС вы найдете болты М4 DIN 933 для любых ваших DIY проектов, требующих мелкого и точного крепежа!

Сравнение материалов для болтов М4 DIN 933:

Выбор материала для болтов М4 DIN 933, как и для M6, зависит от условий эксплуатации и требований к соединению. У нас представлен широкий выбор материалов для болтов М4 DIN 933, чтобы вы могли выбрать оптимальный вариант для своих задач.

1. Сталь:

Сталь остается наиболее распространенным и экономичным материалом для болтов М4 DIN 933, обеспечивая достаточную прочность для многих применений в области мелкой механики и приборостроения. Различные классы прочности стали позволяют оптимизировать стоимость и характеристики крепежа под конкретные требования. У нас вы можете приобрести стальные болты М4 DIN 933 различных классов прочности и покрытий.

• Классы прочности стальных болтов М4 DIN 933 (наиболее распространенные):

  • Класс прочности 5.8: Стандартная прочность для болтов М4, подходит для общих применений в приборостроении, электронике и мебельном производстве, где не требуются высокие нагрузки. Экономичный вариант для неответственных соединений.
  • Класс прочности 8.8: Высокопрочные болты М4, обеспечивают повышенную надежность для соединений, подверженных умеренным нагрузкам и вибрации, например, в некотором оборудовании и механизмах точного машиностроения. Оптимальный баланс прочности и стоимости для многих задач.
  • Классы прочности 10.9 и 12.9: Болты повышенной и максимальной прочности М4 используются реже, чем для более крупных размеров, но могут быть востребованы в ответственных узлах точных механизмов, испытательном оборудовании, робототехнике и других применениях, где малые размеры должны сочетаться с максимальной возможной прочностью. По запросу мы можем поставить и такие болты.

  Когда использовать стальные болты М4 DIN 933:

  • Приборостроение и электроника: Сборка приборов, электронных устройств, где требуется достаточная прочность и экономичность крепежа.
  • Мебельное производство: Крепление мелкой фурнитуры, декоративных элементов, соединения элементов легких мебельных конструкций.
  • Моделирование и хобби: Сборка моделей, роботов, различных конструкций для хобби, где важна прочность и доступность материала.
  • DIY и ремонт: Мелкий бытовой ремонт, сборка мелких конструкций для дома, мастерской, где важна прочность и невысокая цена крепежа. Именно такие стальные болты вы найдете в нашем магазине.

  Покрытия для стальных болтов М4 DIN 933 (для защиты от коррозии): Мы предлагаем стальные болты М4 DIN 933 с различными защитными покрытиями, чтобы вы могли выбрать оптимальную защиту для ваших изделий:

  • Без покрытия (черные): Самый экономичный вариант, подходит для сухих внутренних помещений или для случаев, когда коррозия не является критичной. Доступны у нас по наиболее выгодной цене.
  • Цинкование (гальваническое): Наиболее распространенное покрытие для стальных болтов М4, обеспечивает хорошую защиту от коррозии в условиях умеренной влажности и для большинства внутренних и некоторых наружных применений. Экономичное и эффективное покрытие. Всегда в наличии оцинкованные болты М4 DIN 933.
  • Никелирование и Хромирование: Декоративные и защитные покрытия, обеспечивают повышенную коррозионную стойкость, износостойкость, привлекательный блестящий внешний вид. Используются в приборостроении, электронике, мебельном производстве для обеспечения как функциональности, так и эстетики. У нас вы можете заказать болты М4 DIN 933 с никелевым или хромовым покрытием.
  • Другие покрытия (горячее цинкование, термодиффузионное цинкование, фосфатирование, Geomet®, Delta-Tone®): Менее распространены для болтов М4 из-за их мелкого размера и типичных областей применения, но могут быть доступны под заказ для специальных требований к коррозионной стойкости в агрессивных средах. Обратитесь к нашим менеджерам для уточнения возможности поставки.

2. Нержавеющая сталь:

Нержавеющая сталь обеспечивает наилучшую коррозионную стойкость для болтов М4 DIN 933, что делает их идеальными для применений во влажных, агрессивных средах, пищевой, медицинской и фармацевтической промышленности, а также для наружного использования в условиях воздействия атмосферных осадков и химических загрязнений. У нас всегда в наличии широкий ассортимент нержавеющих болтов М4 DIN 933 марок А2 и А4.

• Аустенитные нержавеющие стали (наиболее распространенные для болтов М4 DIN 933):

  • A2 (AISI 304, 1.4301): Наиболее популярная нержавеющая сталь для болтов М4 DIN 933, обеспечивает отличную общую коррозионную стойкость к большинству средам, включая влажность, пресную воду, пищевые продукты, слабые кислоты и щелочи. Подходит для широкого спектра применений. Всегда доступна в нашем ассортименте.
  • A4 (AISI 316, 1.4401/1.4404): Превосходная коррозионная стойкость, особенно в хлоридсодержащих и агрессивных средах. Рекомендуется для морского применения, химической промышленности, медицинской техники, пищевого производства с агрессивными моющими средствами, лабораторного оборудования, а также для наружных конструкций в промышленных районах с высоким уровнем загрязнения атмосферы. Мы предлагаем нержавеющие болты М4 DIN 933 марки A4 под заказ.

  Когда использовать болты М4 DIN 933 из нержавеющей стали:

  • Пищевая промышленность и медицина: Оборудование для пищевой и фармацевтической промышленности, где важна максимальная гигиеничность, стерильность и стойкость к дезинфекции.
  • Химическая промышленность и лаборатории: Оборудование для лабораторий, химических производств, где требуется стойкость к агрессивным химическим веществам.
  • Наружное применение в агрессивных средах: Уличное освещение, элементы фасадов, вывески, конструкции, подверженные воздействию атмосферных осадков и промышленных загрязнений.
  • Морское применение: Судовое оборудование, прибрежные конструкции, оборудование для яхт и катеров, где требуется стойкость к морской воде.
  • Ванные комнаты, бассейны, сауны: Оборудование для помещений с высокой влажностью, где важно предотвратить коррозию и ржавление. У нас есть болты М4 DIN 933 из нержавеющей стали для любых условий эксплуатации.

3. Латунь:

Латунь для болтов М4 DIN 933 используется реже, чем для более крупных размеров, но может быть востребована в электротехнике, приборостроении и декоративных применениях, где важны электропроводность, немагнитность и эстетичный внешний вид, а прочность не является критическим параметром. Латунные болты М4 DIN 933 можно заказать у нас по специальному запросу.

• Характеристики латунных болтов М4 DIN 933: Аналогичны описанным для М6, но прочность еще ниже из-за меньшего диаметра. Применяются в легких, ненагруженных соединениях.

4. Алюминий:

Алюминий для болтов М4 DIN 933 еще менее распространен, чем латунь, и используется в основном там, где критически важен минимальный вес конструкции и достаточна очень низкая несущая способность. Например, в авиамоделировании, легких приборах, ненагруженных элементах электронных устройств. Алюминиевые болты М4 DIN 933 доступны под заказ для специальных проектов.

• Характеристики алюминиевых болтов М4 DIN 933: Еще более низкая прочность, чем у латуни, однако максимально легкий вес и хорошая коррозионная стойкость для алюминия.

5. Пластик (Полимеры):

Пластиковые болты М4 DIN 933 находят очень ограниченное применение из-за их крайне низкой прочности и ограниченной температурной стойкости. Используются в основном в моделестроении, игрушках, учебных стендах, некоторых видах электронных приборов с минимальными нагрузками, где главным требованием является электроизоляция, химическая стойкость или минимальный вес, а прочность соединения не имеет значения. Пластиковые болты М4 DIN 933 доступны под заказ в различных полимерах.

• Примеры пластиков для болтов М4 DIN 933: Аналогичны описанным для М6, но необходимо учитывать ограничения по нагрузкам и температурному диапазону для мелких размеров.

Размеры болтов М4 DIN 933: У нас вы можете заказать болты М4 DIN 933 любой необходимой длины.

Стандарт DIN 933 для размера М4 охватывает диапазон длин, соответствующий типичным применениям в малых механизмах и электронных устройствах.

Основные размеры болтов М4 DIN 933:

• Диаметр резьбы (d): М4 (4 мм)
• Шаг резьбы (P): 0.7 мм (крупный шаг, стандартный для М4)
• Размер под ключ (s): 7 мм
• Высота головки (k): 2.8 мм (номинальное значение, может варьироваться в пределах допуска)
• Диаметр описанной окружности головки (e): 7.66 мм (min, для ключа 7 мм)

Диапазон длин болтов М4 DIN 933 (стандартные длины, в миллиметрах):

• Очень короткие: 6 мм, 8 мм, 10 мм
• Короткие: 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм
• Средние: 30 мм, 35 мм, 40 мм, 45 мм, 50 мм
• Длинные: 55 мм, 60 мм, 65 мм, 70 мм, 75 мм, 80 мм, 90 мм, 100 мм (и более длинные, но менее распространены)

Как выбрать длину болта М4 DIN 933: Наши специалисты помогут вам точно подобрать длину болта М4 DIN 933 для ваших задач.

При выборе длины болта М4 DIN 933 руководствуйтесь теми же принципами, что и для М6, учитывая суммарную толщину соединяемых деталей, толщину гайки и шайб (если используются), а также необходимый запас резьбы (рекомендуется не менее 2-3 витков, или 2-3 мм для М4).

Формула для расчета минимальной необходимой длины болта М4 DIN 933:

L (min) = Σ толщин соединяемых деталей + толщина гайки + Σ толщин шайб + запас резьбы

• Пример расчета: Соединяем две пластиковые панели толщиной 3 мм каждая, используем гайку DIN 934 M4 (толщина около 3.2 мм) и две шайбы DIN 125A M4 (толщина каждой 0.8 мм). Необходимый запас резьбы – 2 мм.

  • Σ толщин соединяемых деталей = 3 мм + 3 мм = 6 мм
  • Толщина гайки (примерно) = 3.2 мм
  • Σ толщин шайб = 0.8 мм * 2 = 1.6 мм
  • Запас резьбы = 2 мм
  • L (min) = 6 мм + 3.2 мм + 1.6 мм + 2 мм = 12.8 мм

  В этом примере рекомендуется выбрать ближайшую стандартную длину болта М4 DIN 933, которая равна или немного превышает 12.8 мм. Ближайшая стандартная длина – 14 мм или 16 мм. Можно выбрать 14 мм для данного соединения, обеспечив достаточный запас резьбы. Именно такие длины вы можете заказать у нас.

Где купить болты М4 DIN 933: Конечно, у НАС!

Болты М4 DIN 933 в широком ассортименте материалов, покрытий и длин вы можете приобрести в нашем магазине. Мы предлагаем качественный крепеж от проверенных производителей по конкурентным ценам. При выборе поставщика, как и для любого крепежа, обратите внимание на ассортимент, качество продукции, цены, профессиональную консультацию, условия доставки и удобство заказа. Выбирая нас, вы получаете все эти преимущества!

Выбирайте надежные и качественные болты М4 DIN 933 у НАС для ваших проектов точного машиностроения, приборостроения и электроники!

Болты М4 DIN 933 – это незаменимый крепежный элемент для миниатюрных и точных сборок, обеспечивающий надежные и долговечные соединения в областях, где точность и малые размеры являются ключевыми требованиями. Купите болты М4 DIN 933 у нас и обеспечьте качество и надежность ваших микро-соединений!
