Болты М16 DIN 933

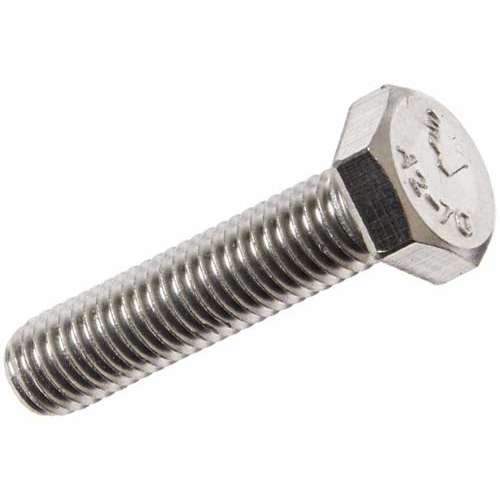

Болт М16 DIN 933 – это крепежное изделие, представляющее собой винт с шестигранной головкой и полной резьбой (до самой головки), изготовленное в соответствии со стандартом DIN 933 и имеющее номинальный диаметр резьбы 16 мм. Болты М16 DIN 933 являются одним из наиболее крупных стандартных размеров болтов DIN 933, применяемых в тяжелом машиностроении, строительстве массивных конструкций, мостостроении и других областях, где требуются соединения с высокой несущей способностью и надежностью.

Материалы для болтов М16 DIN 933:

Для болтов M16 DIN 933, предназначенных для работы с высокими нагрузками и в ответственных соединениях, правильный выбор материала является критически важным. Основные материалы включают:

1. Сталь:

Сталь является основным и наиболее часто используемым материалом для болтов М16 DIN 933, благодаря сочетанию высокой прочности, жесткости и экономической эффективности.

• Углеродистая сталь: Наиболее распространенный и экономичный выбор для большинства применений. Для болтов M16 DIN 933 из углеродистой стали доступны различные классы прочности:

  • Класс прочности 5.8: Болты для соединений, подверженных умеренным нагрузкам, где не требуется экстремальная прочность. Предел прочности на разрыв около 500 МПа, предел текучести около 400 МПа.
  • Класс прочности 8.8: Высокопрочные болты, самый популярный класс прочности для болтов М16, обеспечивающий отличное сочетание прочности и стоимости. Подходят для большинства промышленных и строительных применений, где необходима высокая надежность соединения. Предел прочности на разрыв около 800 МПа, предел текучести около 640 МПа.
  • Класс прочности 10.9: Болты для тяжелонагруженных соединений, требующих еще более высокой прочности и надежности, например, в тяжелом машиностроении, энергетике, строительстве мостов и крупных сооружений. Предел прочности на разрыв около 1000 МПа, предел текучести около 900 МПа.
  • Класс прочности 12.9: Болты максимальной прочности, используемые для экстремально нагруженных соединений, где требуется максимальная несущая способность и запас прочности. Применяются в самых ответственных и тяжелонагруженных конструкциях. Предел прочности на разрыв около 1200 МПа, предел текучести около 1080 МПа.

  Характеристики стальных болтов M16 DIN 933:

  • Прочность: Очень высокая, особенно для классов 8.8, 10.9 и 12.9. Болты M16 DIN 933 из высокопрочной стали способны выдерживать значительные статические и динамические нагрузки.
  • Коррозионная стойкость: Низкая в естественном состоянии. Обязательно требуется защитное покрытие для предотвращения коррозии, особенно при эксплуатации на открытом воздухе или во влажных средах. Типы покрытий для стальных болтов M16 DIN 933 включают:
    • Цинкование (гальваническое): Белый или желтый цинк, наиболее распространенное экономичное покрытие для защиты от коррозии в умеренных условиях.
    • Горячее цинкование: Более толстый слой цинка, обеспечивающий усиленную защиту от коррозии, особенно для наружного применения и агрессивных сред.
    • Термодиффузионное цинкование: Равномерное и прочное цинковое покрытие, отлично подходит для деталей сложной формы.
    • Черный оксид (воронение): Минимальная защита от коррозии, в основном декоративное покрытие.
    • Фосфатное покрытие: Улучшает адгезию лакокрасочных материалов, обеспечивает некоторую защиту от коррозии.
    • Покрытия Geomet® / Delta-Tone®: Современные многослойные покрытия, обеспечивающие высокую коррозионную стойкость, в том числе в условиях солевого тумана.
    • Без покрытия (черные болты): Используются в условиях, где коррозия не является критичной, или для последующего окрашивания.
  • Температурный диапазон: Обычно от -50°C до +150°C (зависит от марки стали и типа покрытия). Для специальных применений существуют стали, сохраняющие прочность при более высоких или низких температурах.
  • Магнитные свойства: Магнитные.
  • Электропроводность: Хорошая.
  • Обработка поверхности: Различные виды покрытий для улучшения коррозионной стойкости, внешнего вида и других свойств.

• Легированная сталь: Применяется для особых случаев, когда требуются исключительные механические свойства, работа в экстремальных температурных режимах или агрессивных средах. Легированные стали могут обеспечивать повышенную жаропрочность, хладостойкость или коррозионную стойкость в специфических условиях.

2. Нержавеющая сталь:

Нержавеющая сталь обеспечивает превосходную коррозионную стойкость, что делает болты M16 DIN 933 из нержавеющей стали идеальным выбором для применений, где коррозия является серьезной проблемой, например, на открытом воздухе, в морской воде, химической промышленности и пищевом производстве.

• Аустенитные нержавеющие стали (A2 и A4): Наиболее распространенные типы нержавеющей стали для крепежа, включая болты M16 DIN 933.

  • A2 (AISI 304, 1.4301): Хорошая общая коррозионная стойкость, подходит для большинства атмосферных условий, пресной воды, пищевых продуктов, многих химических веществ. Слабомагнитна. Классы прочности обычно 50, 70 или 80, наиболее часто используется A2-70. Для болтов M16 A2-70 обеспечивает хорошее сочетание прочности и коррозионной стойкости для широкого спектра применений.
  • A4 (AISI 316, 1.4401/1.4404): Превосходная коррозионная стойкость, особенно в хлоридсодержащих средах (морская вода, солевые растворы, химическая промышленность, судостроение). Содержит молибден, что существенно повышает стойкость к питтинговой коррозии. Слабомагнитна. Классы прочности также 50, 70 или 80, наиболее часто A4-70. Для болтов M16 A4-70 обеспечивает максимальную защиту от коррозии, необходимую в самых жестких условиях эксплуатации.

  Характеристики болтов M16 DIN 933 из нержавеющей стали:

  • Прочность: Менее прочные, чем высокопрочные углеродистые стали, но достаточно прочные для большинства применений болтов M16, где приоритетом является коррозионная стойкость. Классы прочности A2-70 и A4-70 примерно соответствуют классу прочности 7.0-8.0 для углеродистой стали.
  • Коррозионная стойкость: Исключительно высокая, особенно у A4. Практически не подвержены ржавлению в обычных условиях и в большинстве агрессивных сред.
  • Температурный диапазон: От -60°C до +300°C (зависит от марки стали). Нержавеющие стали сохраняют свои свойства в широком диапазоне температур.
  • Магнитные свойства: Слабомагнитны или немагнитны (аустенитные). Важно для применений, где требуется немагнитность.
  • Электропроводность: Хуже, чем у углеродистой стали.
  • Внешний вид: Эстетичный, блестящий, поверхность не требует дополнительной обработки, используется в декоративных и архитектурных целях.

• Другие марки нержавеющей стали: Существуют и другие типы нержавеющих сталей (ферритные, мартенситные, дуплексные, аустенитно-ферритные), которые могут применяться для специализированных целей, но аустенитные стали A2 и A4 являются наиболее распространенными для болтов M16 DIN 933 общего применения.

3. Латунь:

Латунные болты M16 DIN 933 применяются в тех случаях, когда важны коррозионная стойкость, электропроводность, немагнитность и привлекательный внешний вид, а высокая прочность не является первостепенным требованием.

• Характеристики латунных болтов M16 DIN 933:
  • Прочность: Значительно ниже, чем у стали. Латунь является относительно мягким металлом, поэтому латунные болты M16 не предназначены для силовых соединений.
  • Коррозионная стойкость: Хорошая к атмосферной коррозии, пресной воде и многим химическим веществам. Устойчивее к коррозии, чем углеродистая сталь без покрытия, но менее устойчива, чем нержавеющая сталь.
  • Температурный диапазон: Обычно до +100°C. При повышенных температурах прочность латуни снижается.
  • Магнитные свойства: Не магнитны. Важно для электротехнических и приборных применений.
  • Электропроводность: Высокая, а также хорошая теплопроводность. Латунь является хорошим проводником электричества и тепла.
  • Внешний вид: Привлекательный золотистый цвет. Используется в декоративных целях, архитектуре, мебельном производстве и т.д.
  • Применение: Электротехника (клеммы, контакты, шины заземления), приборостроение, декоративные элементы, мебельное производство, сантехнические соединения, судостроение (в условиях умеренной коррозии).

4. Алюминий:

Алюминиевые болты M16 DIN 933 выбирают, когда приоритетом является минимальный вес конструкции и хорошая коррозионная стойкость, при допустимом снижении прочности и несущей способности соединения.

• Характеристики алюминиевых болтов M16 DIN 933:
  • Прочность: Низкая по сравнению со сталью и латунью. Алюминиевые болты M16 не предназначены для высоконагруженных соединений и силовых элементов конструкций.
  • Коррозионная стойкость: Хорошая благодаря образованию защитной оксидной пленки на поверхности. Однако, алюминий может быть подвержен гальванической коррозии при контакте с другими металлами, особенно в присутствии электролита.
  • Температурный диапазон: Обычно до +100°C. При повышенных температурах прочность алюминия существенно снижается.
  • Магнитные свойства: Не магнитны.
  • Электропроводность: Высокая, а также хорошая теплопроводность. Алюминий является хорошим проводником электричества и тепла.
  • Вес: Очень легкие, плотность примерно в 3 раза меньше, чем у стали. Существенное снижение веса конструкции – ключевое преимущество алюминиевых болтов.
  • Применение: Авиастроение, космическая промышленность, автомобилестроение (вторичные, ненагруженные элементы), транспорт, спортивное оборудование, строительство легких конструкций, приборостроение, электроника, где важен малый вес и коррозионная стойкость, но не требуется высокая прочность.

5. Пластик (Полимеры):

Пластиковые болты M16 DIN 933 изготавливаются из различных полимерных материалов, когда требуется сочетание исключительной химической стойкости, электроизоляции и минимального веса, при этом прочность не является основным требованием, и нагрузки на соединение минимальны.

• Примеры пластиков: Полиамид (нейлон), полипропилен, поликарбонат, PVDF, PEEK, PTFE (тефлон) и другие специализированные полимеры.

  • Полиамид 6.6 (PA 6.6, нейлон): Относительно высокая прочность среди пластиков, износостойкость, химическая стойкость к маслам, щелочам, растворителям.
  • Полипропилен (PP): Очень легкий, отличная химическая стойкость к кислотам и щелочам, хорошие диэлектрические свойства, но низкая прочность и термостойкость.
  • Поликарбонат (PC): Высокая ударопрочность, прозрачность, хорошие диэлектрические свойства, средняя химическая стойкость.
  • PVDF (поливинилиденфторид): Исключительная химическая стойкость к широкому спектру агрессивных веществ, особенно к кислотам, галогенам, сильным окислителям, устойчив к ультрафиолету, но дорог.
  • PEEK (полиэфирэфиркетон): Высокотемпературный пластик с превосходной химической и механической стойкостью, высокой прочностью среди пластиков, но очень дорогой.
  • PTFE (политетрафторэтилен, тефлон): Исключительная химическая стойкость к практически всем известным химическим веществам, широкий диапазон рабочих температур, отличные диэлектрические свойства, но очень низкая прочность и ползучесть под нагрузкой.

• Характеристики пластиковых болтов M16 DIN 933:

  • Прочность: Значительно ниже, чем у металлических болтов. Пластиковые болты M16 не предназначены для силовых и несущих соединений.
  • Коррозионная стойкость: Исключительная, устойчивы к большинству агрессивных химических веществ, кислотам, щелочам, растворителям, солям и т.д. Тип пластика определяет конкретную химическую стойкость.
  • Температурный диапазон: Зависит от типа пластика. От -20°C до +80°C для PA 6.6, до +100°C для PP и PC, до +150°C для PVDF, до +250°C и выше для PEEK и PTFE.
  • Магнитные свойства: Не магнитны.
  • Электропроводность: Электроизоляторы, отличные диэлектрические свойства.
  • Вес: Очень легкие.
  • Вибростойкость: Хорошие демпфирующие свойства, снижают шум и вибрацию.
  • Применение: Химическая промышленность (емкости, резервуары, трубопроводы, химическое оборудование, гальванические производства), электронная промышленность (электроизоляция, изоляторы, корпуса приборов), медицинское оборудование (стерилизация, химическая стойкость, биосовместимость), приборостроение, агрессивные среды, легкие конструкции, где важна электроизоляция, химическая стойкость, малый вес и не требуется высокая прочность.

Шаг резьбы для болтов М16 DIN 933:

Стандартным шагом резьбы для болтов М16 DIN 933 является крупный шаг. В метрической системе резьбы для М16 крупный шаг составляет 2 мм. Обозначение резьбы: M16 или M16-2. Для болтов DIN 933 обычно используется именно крупный шаг резьбы.

Возможные длины болтов М16 DIN 933:

Стандарт DIN 933 предусматривает широкий диапазон длин для болтов М16, чтобы удовлетворить потребности в крепеже в тяжелом машиностроении, строительстве, энергетике и других отраслях промышленности. Длина измеряется от нижней опорной поверхности головки до кончика резьбового стержня.

Типичные стандартные длины болтов М16 DIN 933 (в миллиметрах):

• Очень короткие: 20 мм, 25 мм, 30 мм
• Короткие: 35 мм, 40 мм, 45 мм, 50 мм
• Средние: 55 мм, 60 мм, 65 мм, 70 мм, 75 мм, 80 мм, 85 мм, 90 мм, 95 мм, 100 мм
• Длинные: 110 мм, 120 мм, 130 мм, 140 мм, 150 мм, 160 мм, 170 мм, 180 мм, 190 мм, 200 мм, 210 мм, 220 мм
• Очень длинные: 240 мм, 250 мм, 260 мм, 280 мм, 300 мм, 320 мм, 340 мм, 350 мм, 360 мм, 380 мм, 400 мм, 420 мм, 450 мм, 500 мм и более. Для болтов M16 DIN 933 доступны очень большие длины для соединения толстых элементов конструкций.

Рекомендации по выбору длины болта М16 DIN 933:

Выбор правильной длины болта М16 DIN 933 является критически важным для обеспечения надежности и безопасности соединения, особенно при работе с большими нагрузками. При выборе длины необходимо учитывать следующие факторы:

• Толщина соединяемых материалов: Болт должен быть достаточно длинным, чтобы проходить сквозь все соединяемые детали и обеспечивать полное прохождение резьбовой части через отверстия. Недостаточная длина приведет к неполному зацеплению резьбы в гайке и резкому снижению прочности соединения.
• Использование шайб: При использовании шайб, особенно толстых и массивных шайб (упорных, пружинных, увеличенных, стопорных), необходимо учитывать их суммарную толщину при расчете необходимой длины болта. Шайбы распределяют давление затяжки на большую площадь, защищая материал от повреждения и предотвращая проваливание головки или гайки в отверстие, особенно важно для мягких материалов и больших отверстий.
• Запас резьбы: Обязательно оставляйте запас резьбы, выступающий из-под гайки после затяжки. Для болтов M16 DIN 933 запас резьбы должен составлять не менее 2-3 шагов резьбы (для M16 с шагом 2 мм это 4-6 мм, рекомендуется не менее 5-6 мм для надежности и визуального контроля). Этот запас гарантирует полное зацепление гайки и предотвращает срыв резьбы при нагрузках.
• Тип соединения: Для соединений "болт-гайка" длина должна быть достаточной для размещения гайки и обеспечения запаса резьбы. Для ввинчивания болта в резьбовое отверстие (например, в стальную плиту или фланец) длина резьбовой части болта должна соответствовать глубине резьбового отверстия и обеспечивать полное зацепление резьбы по всей глубине. Недостаточная глубина завинчивания резко снижает несущую способность резьбового соединения.
• Доступность стандартных длин: Всегда предпочтительнее выбирать стандартные длины болтов M16 DIN 933. Стандартные длины являются более доступными, экономичными и обеспечивают предсказуемые характеристики. Нестандартные длины могут быть доступны только на заказ, иметь более высокую стоимость и сроки поставки.

Как определить необходимую длину болта М16 DIN 933 (пошаговая инструкция):

1. Измерьте общую толщину пакета соединяемых материалов в месте соединения, включая все слои, прокладки и элементы конструкции. Используйте штангенциркуль или линейку для точного измерения.
2. Измерьте общую толщину всех используемых шайб, которые будут располагаться под головкой болта и под гайкой. Суммируйте толщину всех шайб.
3. Определите необходимый запас резьбы, выступающий из-под гайки. Для болтов M16 DIN 933 рекомендуется запас не менее 5-6 мм.
4. Сложите все три значения: Сумма общей толщины материалов, общей толщины шайб и запаса резьбы даст минимально необходимую длину болта.
5. Выберите ближайшую стандартную длину болта M16 DIN 933, которая равна или немного превышает полученную расчетную длину. Всегда выбирайте в сторону увеличения длины, а не уменьшения. Избыток длины болта, если он мешает, можно компенсировать добавлением дополнительных шайб или подбором гайки большей высоты. Лучше иметь немного более длинный болт, чем рисковать недостаточной длиной и ненадежным соединением.

Пример расчета длины болта М16 DIN 933:

Предположим, вы соединяете две стальные балки толщиной 20 мм каждая, используя усиленные шайбы толщиной 3 мм под гайку и обычные шайбы толщиной 2 мм под головку и под гайку.

1. Общая толщина соединяемых материалов: 20 мм + 20 мм = 40 мм
2. Общая толщина шайб: 2 мм (под головкой) + 3 мм + 2 мм (под гайкой) + 3 мм (под гайкой) = 10 мм
3. Запас резьбы: 6 мм (рекомендуемый для М16)
4. Необходимая длина болта: 40 мм + 10 мм + 6 мм = 56 мм

В этом примере, вам следует выбрать ближайшую стандартную длину болта M16 DIN 933, которая равна или превышает 56 мм. Ближайшая стандартная длина – 60 мм. Болт M16 DIN 933 длиной 60 мм обеспечит надежное соединение с необходимым запасом прочности и достаточным запасом резьбы. Выбор болта длиной 55 мм был бы рискованным из-за возможного недостатка длины и снижения надежности соединения.

Доступность длин болтов М16 DIN 933:

Доступность конкретных длин болтов M16 DIN 933 может зависеть от материала, класса прочности, типа покрытия и производителя. Однако, диапазон стандартных длин, указанный выше, является типичным и широко представлен на рынке крепежа. Для наиболее распространенных материалов (углеродистая сталь, нержавеющая сталь) и классов прочности (8.8, 10.9, A2-70, A4-70) обычно доступны многие длины из стандартного диапазона. При заказе или покупке болтов M16 DIN 933 всегда уточняйте наличие необходимой длины у конкретного поставщика и сверяйтесь с каталогами производителей крепежа. Для очень больших длин (свыше 300-400 мм) доступность может быть ограничена, и может потребоваться предварительный заказ.

Важность правильного выбора болтов М16 DIN 933:

Правильный выбор болтов М16 DIN 933, включая материал, класс прочности, длину, шаг резьбы и тип покрытия, имеет решающее значение для обеспечения надежности, долговечности, прочности и безопасности соединений и конструкций, особенно учитывая размеры и нагрузки, которые обычно связаны с диаметром М16. Ошибки в выборе крепежа могут привести к ослаблению и разрушению соединений, повреждению оборудования, аварийным ситуациям и даже катастрофам, особенно в тяжелонагруженных и ответственных конструкциях. Для ответственных и нагруженных соединений, где ошибки в выборе крепежа могут иметь серьезные последствия, обязательно обращайтесь к квалифицированным техническим специалистам и инженерам-конструкторам, используйте специализированные справочные материалы и программное обеспечение для расчета болтовых соединений и строго соблюдайте все требования стандартов и нормативных документов.
