Винты М4 DIN 7985

Винты DIN 7985 M4 – Описание, Характеристики

Винт DIN 7985 M4 – это распространенный и универсальный крепежный элемент, представляющий собой винт с полукруглой головкой и крестообразным шлицем (Phillips или Pozidriv, часто также доступен прямой шлиц) и полной резьбой диаметром М4, изготовленный в соответствии со стандартом DIN 7985. Этот стандарт определяет размеры, допуски и технические характеристики винтов с полукруглой головкой и метрической резьбой. Винты DIN 7985 M4 отличаются своей универсальностью, удобством монтажа и аккуратным внешним видом, что делает их популярными в приборостроении, электронике, точной механике, моделировании, а также для широкого спектра бытовых и ремонтных работ, где требуется меньший размер крепежа. Размер М4 указывает на номинальный диаметр резьбы 4 мм.

Основные характеристики винтов DIN 7985 M4:

• Стандарт: DIN 7985 (полный аналог ISO 7045, ГОСТ 17473-80, ГОСТ ISO 7045-2013)
• Диаметр резьбы: М4 (4 мм)
• Шаг резьбы: 0.7 мм (мелкий шаг, стандартный для М4)
• Тип головки: Полукруглая
• Тип шлица: Крестообразный Phillips (PH) или Pozidriv (PZ), также часто доступный прямой шлиц (SL) или комбинированный шлиц (например, Phillips/Slotted)
• Тип резьбы: Метрическая, полная (по всей длине стержня)
• Материалы: В нашем ассортименте вы найдете винты DIN 7985 M4 из:
  • Стали: Различные марки углеродистой и легированной стали в зависимости от класса прочности.

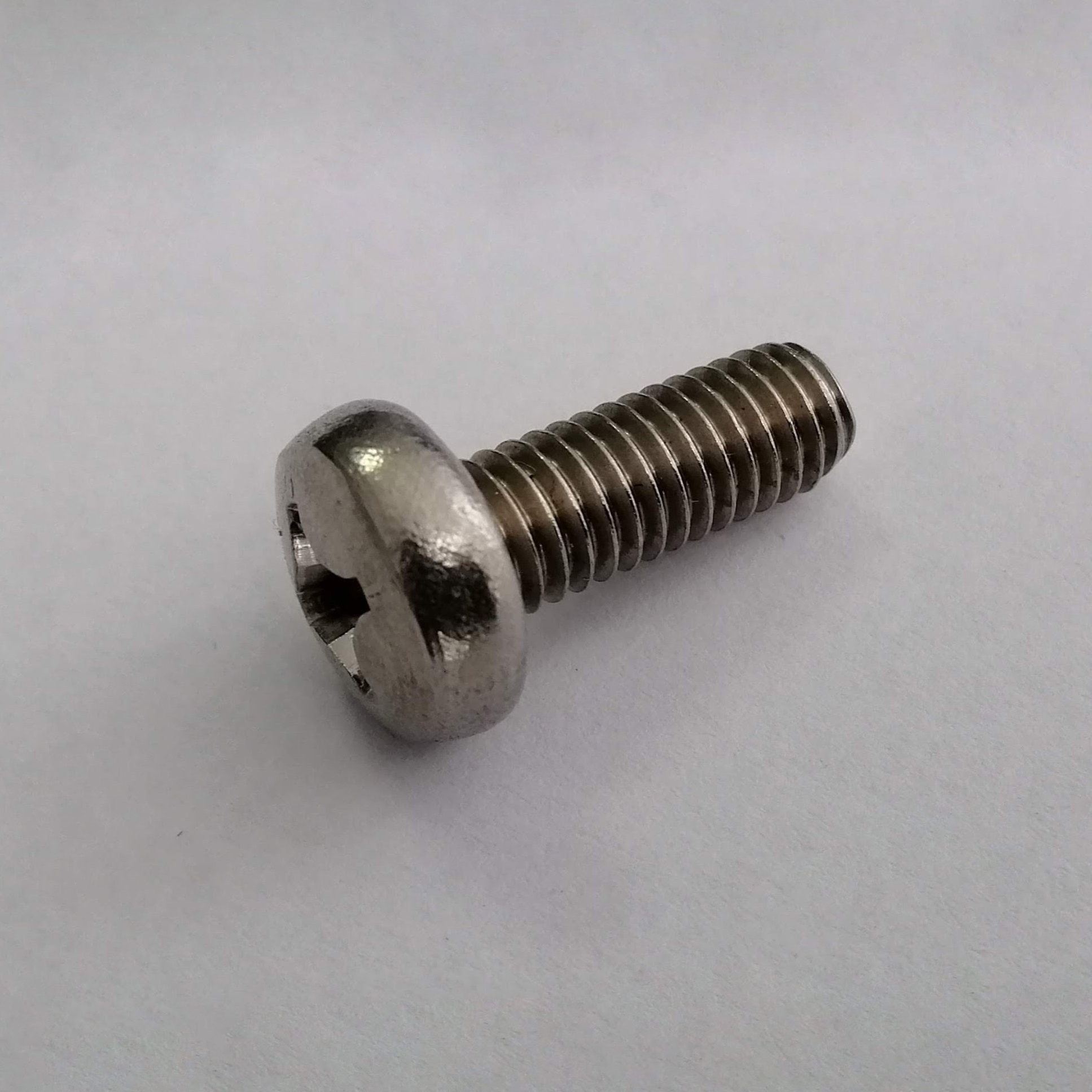

  • Нержавеющей стали: Аустенитные стали A2 (AISI 304), A4 (AISI 316).
  • Латуни:
  • Алюминия:
  • Пластика (полимеры): Полиамид, полипропилен и др.
• Классы прочности (для стальных винтов): 4.8, 5.8
• Покрытия (для стальных винтов): Мы предлагаем винты DIN 7985 M4 с различными покрытиями, включая:
  • Без покрытия (черные), цинкование (гальваническое, горячее, термодиффузионное), оксидирование, фосфатирование, никелирование, хромирование, Geomet®, Delta-Tone®.
• Длина: Диапазон длин винтов DIN 7985 M4 варьируется в зависимости от материала и производителя, но обычно составляет от 4 мм до 50 мм и более (стандартные длины, которые вы можете приобрести у нас). Для размера М4 стандартные длины, как правило, короче, чем для М6.

Конструкция и особенности винтов DIN 7985 M4:

• Полукруглая головка: Полукруглая форма головки с плоской нижней опорной поверхностью обеспечивает хорошее прилегание к соединяемым деталям и эстетичный, менее выступающий внешний вид соединения. Полукруглая головка является популярным решением для применений, где важен внешний вид, особенно в малогабаритных устройствах и приборах.
• Закругленный верх головки: Верхняя часть полукруглой головки винтов DIN 7985 M4 имеет плавный, закругленный контур. Это придает винтовому соединению более эстетичный и законченный вид и снижает риск зацепиться или пораниться об острые края головки, что особенно актуально для мелких винтов.
• Крестообразный шлиц (Phillips или Pozidriv) или прямой шлиц: Винты DIN 7985 M4, как правило, оснащаются крестообразным шлицем Phillips (PH) или Pozidriv (PZ), предназначенным для использования с крестовыми отвертками. Шлиц Phillips является самым распространенным типом крестообразного шлица, обеспечивая хорошую центровку отвертки и передачу крутящего момента. Шлиц Pozidriv (PZ) является модификацией Phillips с дополнительными радиальными ребрами, обеспечивая улучшенное сцепление отвертки и предотвращение "выскальзывания" при затяжке с большим усилием. Также часто доступны винты DIN 7985 M4 с прямым шлицем (SL) для использования с плоскими отвертками или с комбинированным шлицем (например, Phillips/Slotted), обеспечивающим универсальность использования с разными типами отверток. В нашем ассортименте вы найдете винты DIN 7985 M4 с различными типами шлицов, подходящими для прецизионных работ.
• Полная резьба: Винты DIN 7985 M4 имеют резьбу по всей длине стержня от головки до кончика. Полная резьба обеспечивает максимальное сцепление на доступной длине и позволяет использовать винт для соединения деталей различной толщины в пределах длины резьбы.
• Метрическая резьба М4: Стержень винта имеет метрическую резьбу с номинальным диаметром 4 мм и стандартным шагом резьбы 0.7 мм (мелкий шаг). Метрическая резьба M4 является распространенной системой резьбы, особенно в точной механике и приборостроении, и обеспечивает легкость монтажа и взаимозаменяемость крепежных элементов. Обозначение резьбы – М4 или М4-0.7.
• Размер под отвертку: Размер под отвертку (номер или тип отвертки) зависит от типа шлица и размера винта. Для винтов DIN 7985 M4 с крестообразным шлицем Phillips обычно используется отвертка Phillips №1 (PH1) или №2 (PH2), а для Pozidriv – отвертка Pozidriv №1 (PZ1) или №2 (PZ2). Для прямого шлица размер отвертки подбирается по ширине шлица. Для монтажа винтов DIN 7985 M4 рекомендуется использовать прецизионные отвертки подходящего размера.

Преимущества использования винтов DIN 7985 M4:

• Универсальность применения в малых размерах: Винты DIN 7985 M4 подходят для широкого спектра применений, где требуется миниатюрный крепеж в различных областях, таких как приборостроение, электроника, моделирование, точная механика и ремонт мелкой техники.
• Эстетичный внешний вид в миниатюре: Полукруглая головка винтов DIN 7985 M4 обеспечивает привлекательный и аккуратный внешний вид соединения, что особенно важно для малогабаритных устройств и видимых элементов конструкций.
• Простота монтажа и демонтажа: Крестообразный или прямой шлиц делает монтаж и демонтаж винтов DIN 7985 M4 простым и быстрым с использованием стандартных отверток, включая прецизионные отвертки для мелкого крепежа.
• Широкий выбор материалов: Винты DIN 7985 M4 доступны из различных материалов (сталь, нержавеющая сталь, латунь, алюминий, пластик), что позволяет подобрать оптимальный вариант для любых условий эксплуатации и требований к соединению, даже в миниатюрных применениях. В нашем ассортименте вы найдете винты DIN 7985 M4 из всех этих материалов.
• Доступность и взаимозаменяемость: Винты DIN 7985 M4 являются широко распространенным крепежом, доступным в большинстве магазинов метизов и крепежа, особенно в отделах для моделирования и электроники. Соответствие стандарту DIN 7985 гарантирует взаимозаменяемость продукции разных производителей. Покупая у нас, вы получаете стандартизованную продукцию высокого качества для точных работ.
• Экономическая эффективность: Массовое производство и широкая распространенность винтов DIN 7985 M4 делают их экономически выгодным вариантом крепежа в сравнении со специализированными или нестандартными изделиями, даже в малых размерах.
• Возможность создания разъемных соединений: Винтовые соединения с использованием винтов DIN 7985 M4 являются разъемными, что позволяет проводить сборку и разборку конструкций многократно без повреждения крепежа и соединяемых деталей, что важно при прототипировании и ремонте мелкой техники.

Недостатки и ограничения применения винтов DIN 7985 M4:

• Ограниченная прижимная сила: Винты DIN 7985 M4, как и винты малых размеров в целом, не предназначены для создания соединений с высоким усилием затяжки и большой прижимной силой. Для силовых соединений, даже в малых размерах, лучше использовать болты или винты большего диаметра.
• Меньшая опорная поверхность: Полукруглая головка имеет меньшую опорную поверхность, чем цилиндрическая или шестигранная, что может быть недостатком при работе с мягкими материалами или при необходимости распределения давления на большую площадь. В таких случаях рекомендуется использовать шайбы, особенно шайбы малых размеров, предназначенные для винтов М4.
• Необходимость использования отвертки: Монтаж и демонтаж винтов DIN 7985 M4 требует использования отвертки соответствующего типа и размера. Для мелких размеров, таких как М4, требуется использование прецизионных отверток.
• Не предназначены для высоких моментов затяжки: Крестообразный или прямой шлиц менее эффективен для передачи высоких крутящих моментов, чем шестигранная головка болтов. При приложении чрезмерного усилия шлиц может быть поврежден или отвертка может "выскочить". Это особенно важно учитывать для мелких винтов, где усилие затяжки должно быть аккуратным и контролируемым.
• Подверженность коррозии (для стальных винтов без покрытия): Стальные винты DIN 7985 M4 без защитного покрытия поддаются коррозии, особенно во влажных или агрессивных средах. Для защиты от коррозии необходимо использовать винты с защитным покрытием (цинкование, нержавеющая сталь и др.) или применять защитные составы. В нашем ассортименте есть винты с различными типами защитных покрытий, включая покрытия, подходящие для мелкого крепежа.

Области применения винтов DIN 7985 M4:

Винты DIN 7985 M4 применяются в различных областях, где требуются разъемные соединения малых размеров с аккуратным внешним видом и удобством монтажа:

• Приборостроение и электроника: Сборка прецизионных приборов, электронных блоков, малогабаритных корпусов, миниатюрных панелей управления, крепление мелких электронных компонентов, датчиков, микросхем.
• Точная механика и оптика: Сборка точных механизмов, оптических приборов, часов, измерительных инструментов, микроскопов.
• Моделирование: Сборка моделей, радиоуправляемых моделей, стендовых моделей, где требуются малые размеры крепежа и эстетичный вид. Купите винты DIN 7985 M4 у нас для ваших моделей – у нас есть широкий выбор размеров и материалов для моделизма!
• Производство мелкой бытовой техники: Сборка корпусов и внутренних элементов мелкой бытовой техники, портативной электроники, гаджетов, устройств связи.
• Ремонт мелкой техники и электроники: Ремонт часов, очков, мобильных телефонов, смартфонов, планшетов, ноутбуков, другой портативной электроники. Для ремонта мелкой техники и электроники вам идеально подойдут винты DIN 7985 M4 из нашего ассортимента.
• DIY и хобби, требующие мелкого крепежа: Проекты DIY, требующие мелких винтов, создание миниатюрных конструкций, поделок, бижутерии, элементов декора. Именно такие миниатюрные и качественные винты вы найдете в нашем магазине.

Сравнение материалов для винтов DIN 7985 M4:

Выбор материала для винтов DIN 7985 M4 определяется условиями эксплуатации, необходимой прочностью, коррозионной стойкостью и стоимостью соединения. Основные материалы включают: Мы предлагаем широкий выбор материалов для миниатюрных винтов, чтобы удовлетворить любые ваши потребности.

1. Сталь:

Сталь – наиболее распространенный и экономически выгодный материал для винтов DIN 7985 M4. Обеспечивает достаточную прочность и жесткость для большинства применений, где не требуются экстремальные нагрузки, даже в малых размерах. В зависимости от легирования и термообработки стальные винты могут иметь разные классы прочности, что определяют их механические свойства. У нас вы можете приобрести стальные винты DIN 7985 M4 разных классов прочности, подходящие для различных задач.

• Классы прочности стальных винтов DIN 7985 M4 (наиболее распространенные):

  • Класс прочности 4.8: Винты стандартной прочности, для общих применений, где не требуются высокие нагрузки. Экономичный вариант для неответственных соединений.
  • Класс прочности 5.8: Винты повышенной прочности, обеспечивают большую надежность для соединений, подвергающихся умеренным нагрузкам и вибрации. Оптимальный баланс прочности и стоимости для большинства задач, даже в точной механике.

  Когда использовать стальные винты DIN 7985 M4:

  • Приборостроение и электроника: Сборка приборов, электроники, несиловых узлов оборудования, корпусов, где требуется достаточная прочность и экономичность миниатюрного крепежа.
  • Моделирование и точная механика: Крепление элементов моделей, точных механизмов, где важна прочность и малый размер крепежа.
  • DIY и ремонт: Большинство бытовых и ремонтных работ с мелкой техникой и электроникой, где важна прочность и доступность миниатюрного крепежа. Именно такие стальные винты малого размера вы найдете в нашем магазине.

  Покрытия для стальных винтов DIN 7985 M4 (для защиты от коррозии): Мы предлагаем стальные винты DIN 7985 M4 с разнообразными защитными покрытиями, чтобы вы могли подобрать оптимальный вариант для ваших условий эксплуатации, даже в миниатюрных размерах:

  • Без покрытия (черные): Самый дешевый вариант, но практически не защищает от коррозии. Подходит только для внутренних работ в сухих помещениях или для временных соединений, где коррозия не является проблемой. Редко используется для винтов М4, чаще для больших размеров.
  • Цинкование (гальваническое): Наиболее распространенное покрытие для винтов DIN 7985 M4. Обеспечивает хорошую защиту от коррозии в умеренных условиях эксплуатации, в том числе в помещениях с умеренной влажностью и на открытом воздухе (при отсутствии прямого влияния агрессивных сред). Экономичное и эффективное покрытие для большинства применений. Доступно в белом и желтом исполнении. У нас всегда есть в наличии оцинкованные винты DIN 7985 M4, включая мелкие размеры.
  • Никелирование и Хромирование: Декоративные и защитные покрытия. Улучшают коррозионную и износостойкость, придают блестящий внешний вид. Используются для декоративных винтов, винтов для точных приборов, мебели, а также в приборостроении и точном машиностроении, где важен внешний вид и защита от коррозии.

2. Нержавеющая сталь:

Нержавеющая сталь обеспечивает превосходную коррозионную стойкость и гигиеничность, что делает винты DIN 7985 M4 из нержавеющей стали идеальным выбором для применений, где коррозия является серьезной проблемой, или где требуется гигиеничность и долговечность в агрессивных средах, особенно в малогабаритных устройствах. Нержавеющая сталь не требует защитных покрытий. У нас вы можете купить винты DIN 7985 M4 из нержавеющей стали марок A2 и A4 для самых требовательных применений.

• Аустенитные нержавеющие стали (наиболее распространенные для винтов DIN 7985 M4):

  • A2 (AISI 304, 1.4301): Широко используемая марка нержавеющей стали для крепежа, включая винты DIN 7985 M4. Обеспечивает хорошую общую коррозионную стойкость к большинству атмосферных воздействий, пресной воды, пищевых продуктов и многих химических веществ. Подходит для наружного и внутреннего применения в умеренно агрессивных средах. Слабомагнитна. Отлично подходит для большинства применений в точной механике и электронике.
  • A4 (AISI 316, 1.4401/1.4404): Превосходная коррозионная стойкость, особенно в хлоридсодержащих средах (морская вода, солевые растворы, химическая промышленность, судостроение). Содержит молибден, что существенно повышает стойкость к питтинговой коррозии. Лучший выбор для морского применения, химической промышленности, пищевого производства с агрессивными моющими средствами и дезинфекцией, медицинской техники, а также для медицинских приборов и оборудования, работающего в агрессивных средах. Слабомагнитна.

  Когда использовать винты DIN 7985 M4 из нержавеющей стали:

  • Наружные работы и конструкции малого размера: Крепление мелких элементов фасадов, кровель, ограждений, наружной рекламы, уличной миниатюрной мебели, где требуется максимальная коррозионная стойкость к атмосферным воздействиям, осадкам, ультрафиолету.
  • Пищевая промышленность и производство напитков для малогабаритных устройств: Малое оборудование для пищевой промышленности, производства напитков, линии розлива мелкой тары, небольшие емкости, тонкие трубопроводы, где важна гигиеничность, стойкость к пищевым кислотам и щелочам, легкость очистки и дезинфекции, особенно в прецизионных устройствах.
  • Медицинская техника и фармацевтика: Миниатюрное медицинское оборудование, хирургические инструменты малого размера, фармацевтическое производство, где важна стерильность, биосовместимость, стойкость к дезинфицирующим средствам и стерилизации, особенно в прецизионных и имплантируемых устройствах.
  • Химическая промышленность и лаборатории: Малое оборудование для химических производств, лабораторий, небольшие резервуары, тонкие трубопроводы, где требуется стойкость к агрессивным химическим веществам, кислотам, щелочам, растворителям в условиях ограниченного пространства.
  • Бассейны и аквапарки (миниатюрные элементы): Мелкое оборудование для бассейнов, аквапарков, где требуется стойкость к хлорированной воде, влажности, предотвращение ржавления и загрязнения воды продуктами коррозии, особенно в датчиках, сенсорах и управляющих элементах.
  • Архитектурные и дизайнерские решения в миниатюре: Внешние и внутренние элементы зданий, декоративные миниатюрные конструкции, где важен эстетичный внешний вид и долговечность без коррозии в малом размере. Нержавеющие винты DIN 7985 M4, включая самые малые длины, вы можете заказать у нас.

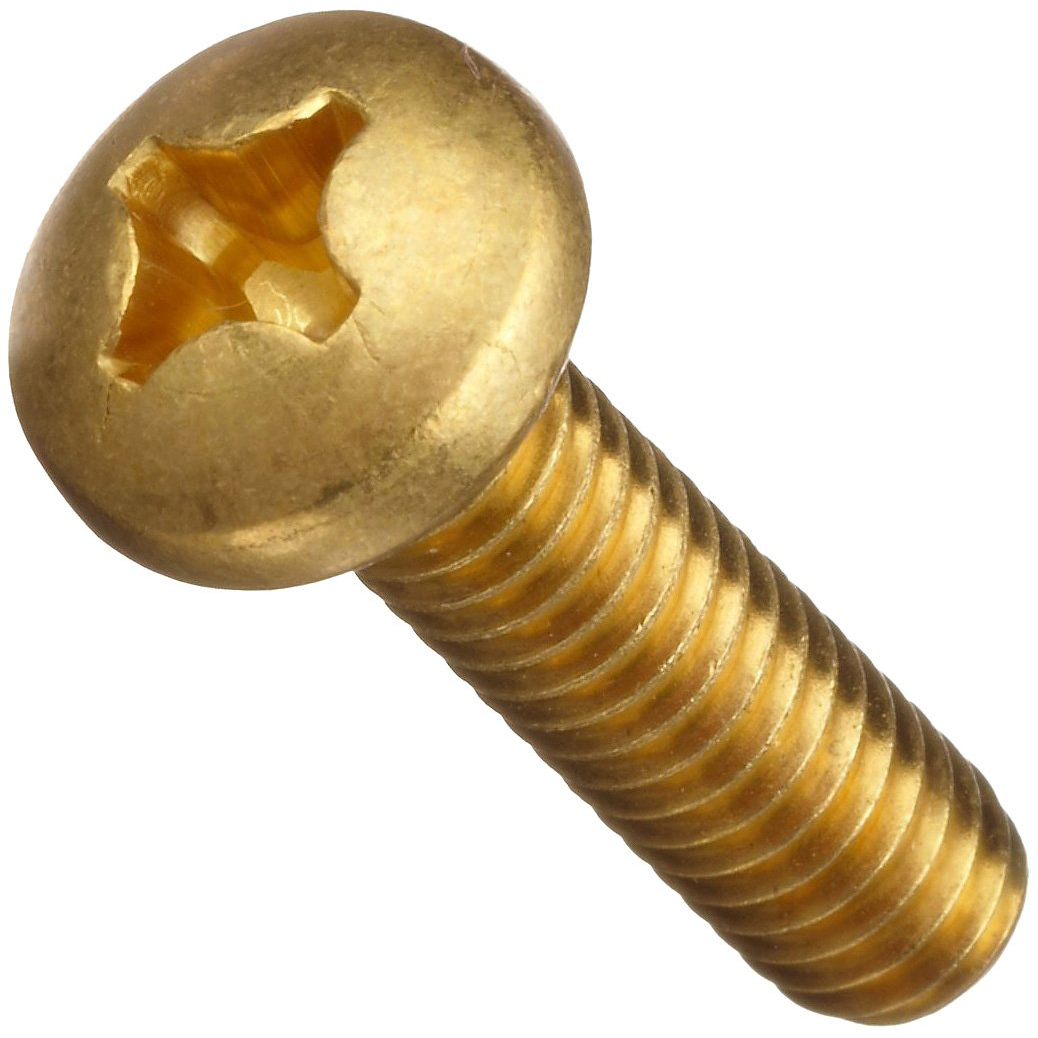

3. Латунь и Алюминий:

Латунь и алюминий для винтов DIN 7985 M4 используются реже, чем сталь и нержавеющая сталь. Латунь применяется, когда важны коррозионная стойкость, электропроводность, немагнитные свойства и декоративный внешний вид, а высокая прочность не является первоочередным требованием, особенно в малогабаритных электронных устройствах. Алюминий выбирают, когда приоритетом является минимальный вес конструкции и хорошая коррозионная стойкость, при допустимом снижении прочности, например, в авиа- и ракетомоделировании. Латунные и алюминиевые винты DIN 7985 M4, в том числе малых размеров, также доступны для приобретения у нас.

4. Пластик (Полимеры):

Пластиковые винты DIN 7985 M4 изготавливаются из различных полимерных материалов, когда нужно сочетание исключительной химической стойкости, электроизоляции и минимального веса, при этом прочность не является основным требованием, и нагрузки на соединение минимальны, например, в легких корпусах электроники или игрушках. Пластиковые винты DIN 7985 M4, включая мелкие размеры и различные цвета, также доступны для заказа у нас. Примеры пластиков и их применения аналогичны описанным для болтов DIN 933, с учетом масштаба размера М4.

Размеры винтов DIN 7985 M4: У нас вы найдете винты DIN 7985 M4 разных длин, включая самые малые.

Стандарт DIN 7985 определяет определенный диапазон длин винтов M4, который, естественно, меньше, чем для винтов М6. Длина винта измеряется от нижней опорной поверхности головки до кончика резьбового стержня.

Основные размеры винтов DIN 7985 M4:

• Диаметр резьбы (d): М4 (4 мм)
• Шаг резьбы (P): 0.7 мм (мелкий шаг, стандартный для М4)
• Размер головки (приблизительно): Диаметр головки – около 7-8 мм, высота головки – около 3-4 мм (зависит от производителя и допусков). Головка винта M4 заметно меньше, чем головка M6.
• Тип шлица: Крестоподібний Phillips (PH) или Pozidriv (PZ), или прямой шлиц (SL), или комбинированный. Размер шлица зависит от типа и производителя.
• Размер под ключ: Не применяется (используется отвертка).

Диапазон длин винтов DIN 7985 M4 (стандартные длины, в миллиметрах):

• Очень короткие: 4 мм, 5 мм, 6 мм, 8 мм, 10 мм
• Короткие: 12 мм, 14 мм, 16 мм, 18 мм, 20 мм
• Средние: 22 мм, 25 мм, 30 мм, 35 мм, 40 мм
• Длинные: 45 мм, 50 мм (и некоторые более длинные, но менее распространенные, обычно до 60-70 мм)

Как выбрать длину винта DIN 7985 M4: Наши специалисты с опытом работы с мелким крепежом помогут вам подобрать необходимую длину винта DIN 7985 M4.

При выборе длины винта DIN 7985 M4 необходимо учитывать:

1. Толщину соединяемых материалов: Винт должен быть достаточно длинным, чтобы пройти через все соединяемые детали.
2. Толщину шайб (если используются): Длина винта должна быть достаточной для размещения шайб (если используются), особенно если применяются шайбы малого размера для винтов М4.
3. Запас резьбы: Рекомендуется, чтобы после затягивания винта не менее 2-3 витков резьбы выступало из-под соединяемой детали. Для резьбы М4 с шагом 0.7 мм это означает запас не менее 1.5-2 мм резьбы (запас можно уменьшить из-за мелкого шага резьбы).

Формула для расчета минимальной необходимой длины винта DIN 7985 M4:

L (min) = Σ толщин соединяемых деталей + Σ толщин шайб + запас резьбы

• Пример расчета: Соединяем две пластиковые панели толщиной 3 мм каждая, используем две шайбы DIN 125A M4 (толщина каждой 0.8 мм). Необходимый запас резьбы – 2 мм.

  • Σ толщин соединяемых деталей = 3 мм + 3 мм = 6 мм
  • Σ толщин шайб = 0.8 мм * 2 = 1.6 мм
  • Запас резьбы = 2 мм
  • L (min) = 6 мм + 1.6 мм + 2 мм = 9.6 мм

  В этом примере необходимо выбрать ближайшую стандартную длину винта DIN 7985 M4, которая равна или немного превышает 9.6 мм. Ближайшая стандартная длина – 10 мм. Винт длиной 10 мм обеспечит достаточный запас резьбы для надежного соединения. Именно такие длины, в том числе 10 мм и короче, вы найдете в нашем магазине.

Где купить винты DIN 7985 M4: Конечно, у НАС!

Винты DIN 7985 M4 доступны в широком ассортименте в магазинах метизов, строительных магазинах, магазинах крепежа, магазинах радиодеталей и электронных компонентов, интернет-магазинах крепежных изделий и у крупных поставщиков метизной продукции. Но лучший выбор и качество для мелкого крепежа – именно у нас! При выборе поставщика обращайте внимание на: Покупая у нас, вы получаете гарантию:

• Ассортимент: Широкий выбор винтов DIN 7985 M4 из разных материалов (сталь разных классов прочности, нержавеющая сталь, латунь, алюминий, пластик), разных длин, типов шлицов и покрытий, включая редкие и специальные варианты для точных работ. Наличие нестандартных длин и материалов под заказ, в том числе для миниатюрных размеров. У нас вы найдете именно тот узкоспециализированный ассортимент, который удовлетворит ваши потребности в мелком крепеже.
• Качество продукции: Наличие сертификатов соответствия стандартам DIN и ISO, что подтверждают качество и соответствие заявленным характеристикам, даже для мелких размеров. Репутация производителя и поставщика, особенно в сегменте точного крепежа. Мы гарантируем высокое качество продукции, что подтверждается соответствующими сертификатами, и тщательно контролируем качество мелких винтов.
• Цены: Конкурентные цены, гибкая система скидок для оптовых и постоянных покупателей, прозрачная ценовая политика, особенно выгодные предложения на мелкий крепеж. Мы предлагаем конкурентные цены и выгодные условия для наших клиентов, понимая важность экономичности даже для мелких деталей.
• Профессиональную консультацию: Возможность получить квалифицированную помощь от специалистов в выборе крепежа, технические консультации, помощь в подборе аналогов и замене, особенно ценную при выборе мелкого и специфического крепежа. Наши специалисты всегда готовы предоставить вам профессиональную консультацию и помощь в выборе миниатюрных винтов и инструментов для работы с ними.
• Условия доставки: Быструю и надежную доставку по вашему региону, разные варианты доставки, возможность самовывоза, с особой аккуратностью при доставке мелких деталей, чтобы избежать потери. Мы обеспечиваем быструю и удобную доставку по всей территории Украины, уделяя внимание сохранности мелких компонентов.
• Удобство заказа: Удобный каталог, возможность онлайн-заказа, разные способы оплаты, с акцентом на удобство заказа мелких партий и образцов. Заказать винты DIN 7985 M4 у нас – легко и удобно, как онлайн, так и по телефону, даже если вам нужны небольшие количества для прототипирования или ремонта.

Выбирайте надежные и качественные винты DIN 7985 M4 у НАС для ваших самых точных и миниатюрных проектов!

Винты DIN 7985 M4 – это надежный, удобный и универсальный крепежный элемент, что обеспечивает долговечные и аккуратные соединения в самых разных областях промышленности и в быту, гарантируя эстетичный внешний вид и эффективность ваших конструкций и механизмов, даже самых миниатюрных. Покупайте винты DIN 7985 M4 у нас и убедитесь в качестве и надежности на собственном опыте, особенно в прецизионных работах!

Заказывайте винты DIN 7985 M4 прямо сейчас у НАС и обеспечьте надежность и эстетику своих миниатюрных соединений!
